Опорная плита OPV 400–1250

Name: Опорная плита OPV 400–1250
Brand: Vertro

Обновлено в 2024 году

Описание

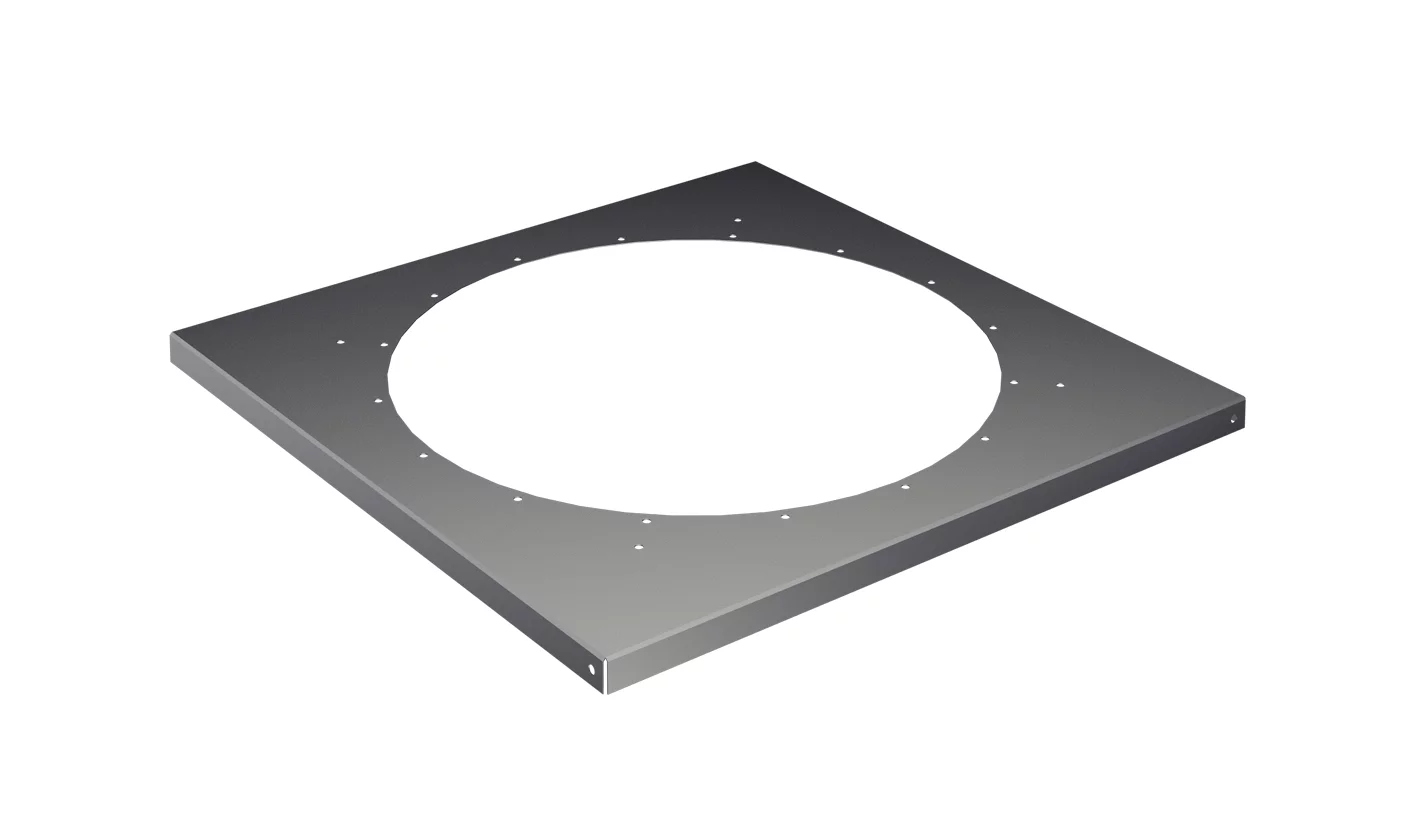

Скачиваемый файл содержит BIM-модели для всех типоразмеров опорная плита OPV 400–1250. Плита предназначена для установки осевого крышного вентилятора на монтажный стакан SMV и SMV-H.

Ключевые особенности:

— Изготавливается в 11 типоразмерах;
— С 630 типоразмера поставляется комплектно с опорами для монтажа крышного осевого вентилятора подпора.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Плита опорная OPV.rfa	424 KB	Revit 2020

Типоразмеры (11)

Наименование	Обозначение ADSK Обозначение	Код для таблицы поиска	Типы вентиляторов
OPV-400	OPV-400	2	VLDK 40
OPV-450	OPV-450	3	VLDK 45
OPV-500	OPV-500	4	VLDK 50
OPV-560	OPV-560	5	VLDK 56
OPV-630	OPV-630	6	VLDK 63

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь оцинкованная
Сайт производителя	Перейти

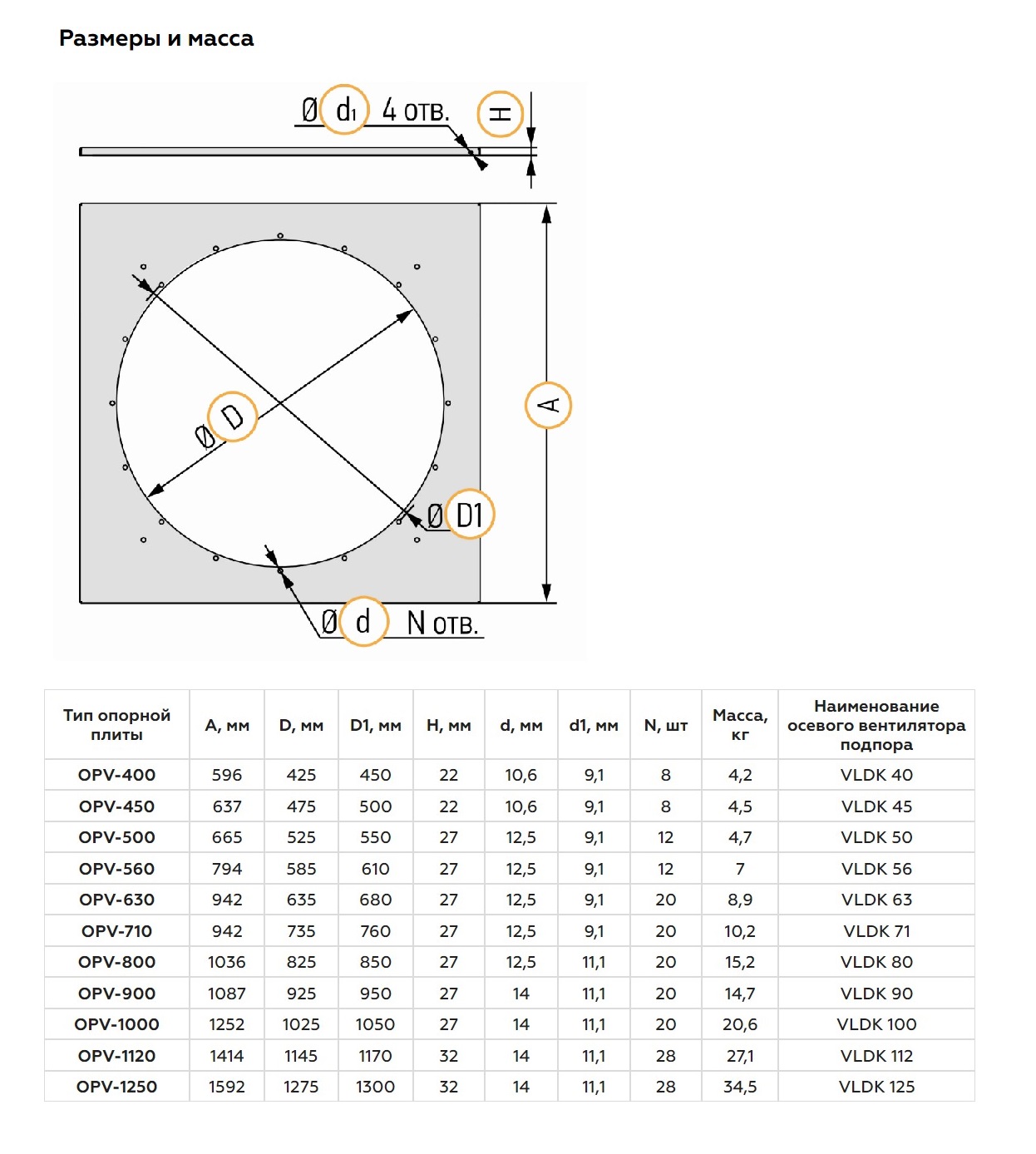

Размеры
Высота	22 mm
Ширина	596 mm
Длина	596 mm
Вес	4200 g
Диаметр	425 mm
Общие характеристики
Наименование ADSK Наименование	Комплект плиты опорной
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	VERTRO
Изготовитель	VERTRO
Материал	Сталь оцинкованная
