Поддон PV-1, PV-2, PV-3, PV-4, PV-5, PV-6, PV-7, PV-8

Name: Поддон PV-1, PV-2, PV-3, PV-4, PV-5, PV-6, PV-7, PV-8
Brand: Vertro

Обновлено в 2024 году

Описание

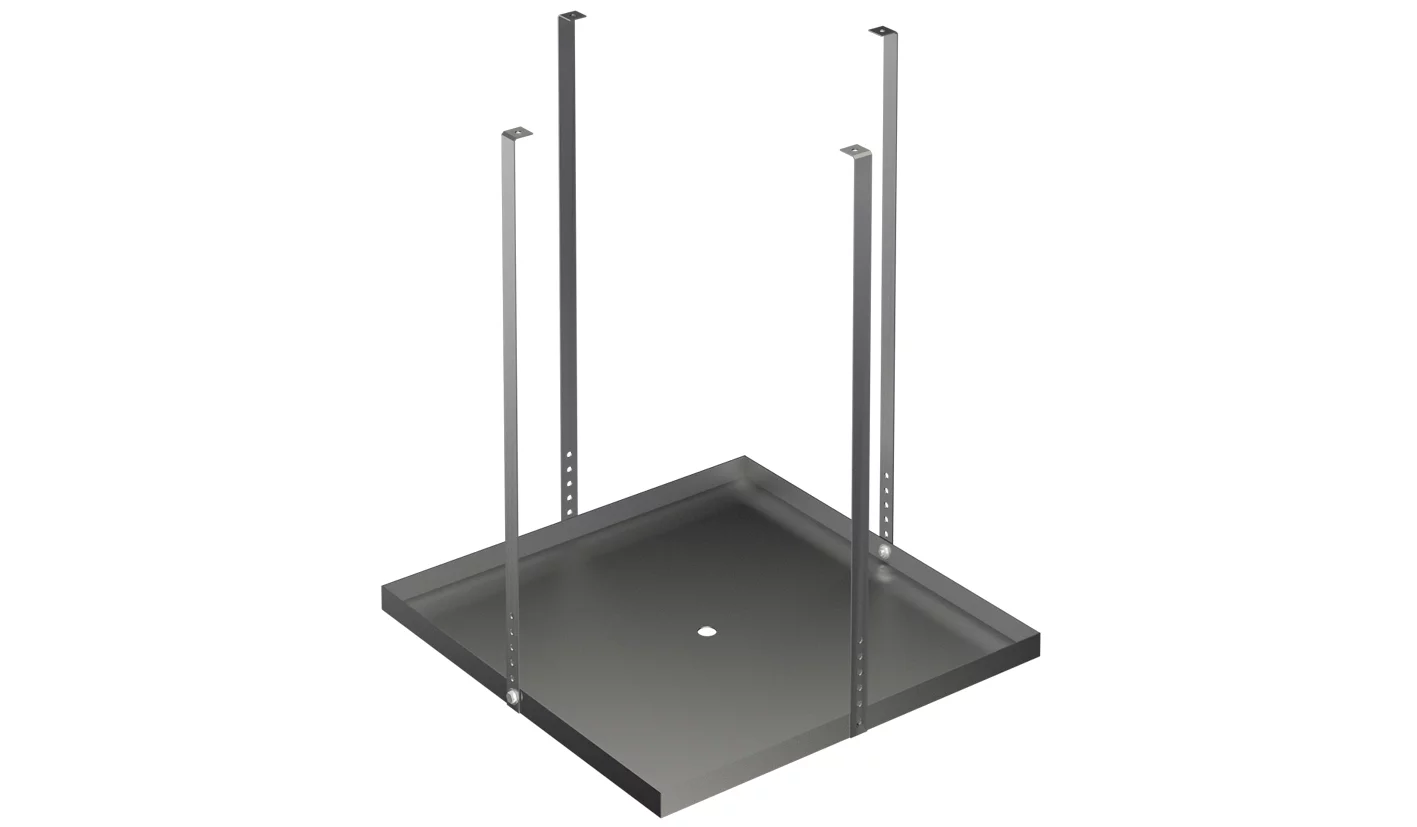

Скачиваемый файл содержит BIM-модели для всех типоразмеров поддона PV-1, PV-2, PV-3, PV-4, PV-5, PV-6, PV-7, PV-8. Поддон предназначен для сбора и удаления конденсата, образовывающегося за счет конденсации влаги на металлических элементах вентилятора и монтажном стакане.

Ключевые особенности:

— Изготавливается в 8 типоразмерах;
— Вариант специсполнения – коррозионностойкий и кислотостойкий;
— При монтаже размер может регулироваться посредством крепления поддона к отверстиям на подвесе, расположенным на разной высоте.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Поддон PV.rfa	404 KB	Revit 2020

Типоразмеры (8)

Наименование	Обозначение ADSK Обозначение	Типы крышных вентиляторов
PV-1	PV-1	VSDB/VSDV DU-35,40,45A/B; VLDK 40,45,50
PV-2	PV-2	VSDB/VSDV DU-50,56A/B; VLDK 56,63,71
PV-3	PV-3	VSDB/VSDV DU-63,71A/B; VLDK 80,90
PV-4	PV-4	VSDB/VSDV DU-80A/B VLDK 100
PV-5	PV-5	VSDB/VSDV DU-90A/B VLDK 112

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти

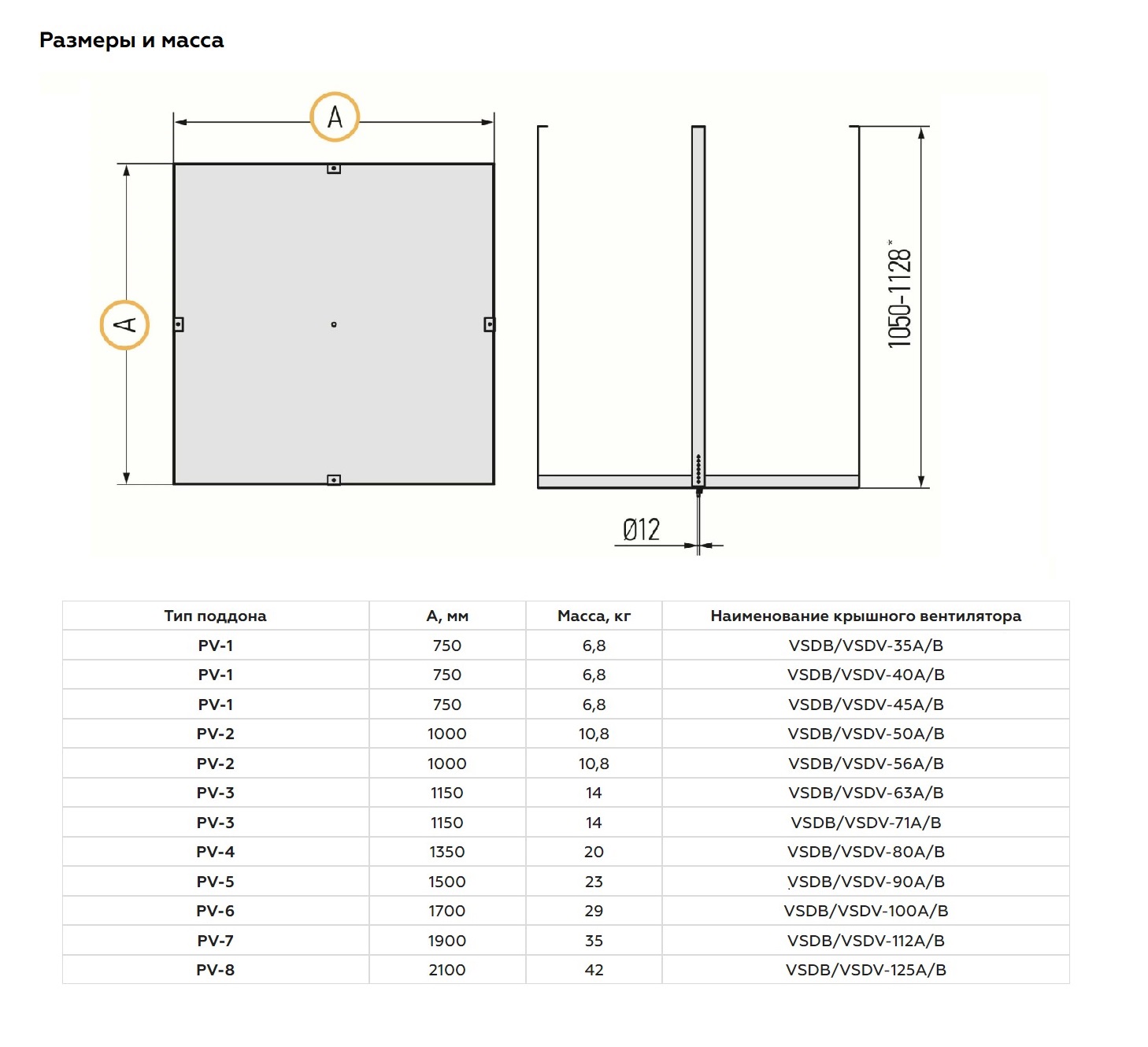

Размеры
Высота	1050 mm
Ширина	750 mm
Длина	750 mm
Вес	6800 g
Общие характеристики
Наименование ADSK Наименование	Поддон
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	VERTRO
Изготовитель	VERTRO
Материал	Сталь оцинкованная
