Компьютерная розетка RJ-45 модульная, "Avanti"

Name: Компьютерная розетка RJ-45 модульная, "Avanti"
Brand: ДКС

Обновлено в 2021 году

Описание

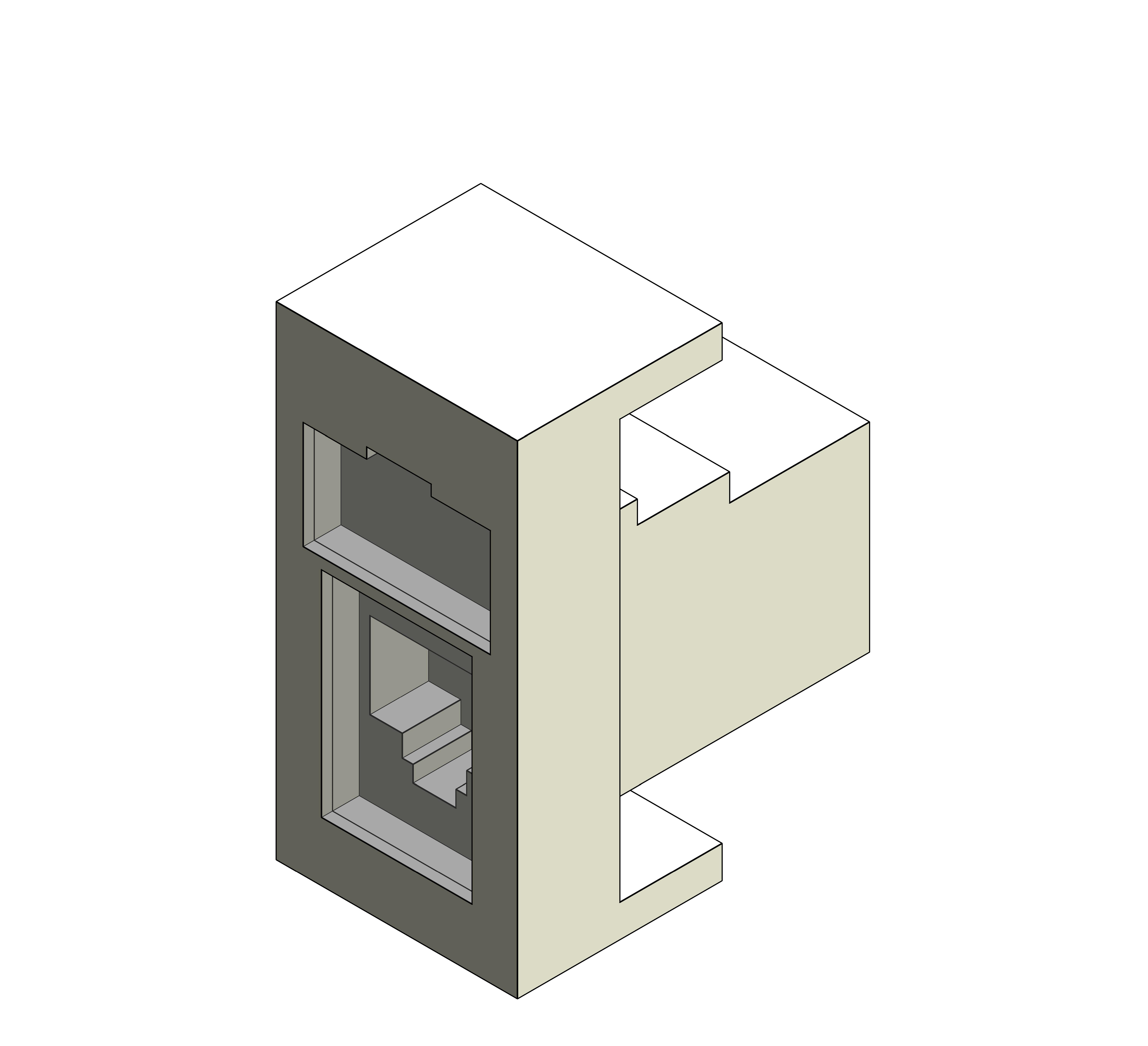

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• для монтажа в системы "In-liner Front" и "In-liner Aero" при помощи рамок-суппортов и каркасов "Avanti" (код 4400912 и т.д.);
• подключение сетевого кабеля к рабочему месту. Характеристики:
• 8P8C;
• с пылезащитной шторкой;
• с маркировочной табличкой;
• в комплекте разъем Keystone;
• заделка без инструмента;
• фиксация в подрозеточные коробки глубиной не менее 45 мм при помощи каркаса с лапками (код 4400802) и саморезов.

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	kns_rozetkakompyuternayamodulnaya_dkc.ifc	446 KB	IFC2X3
txt	kns_rozetkakompyuternayamodulnaya_dkc.txt	43 KB	—
rfa	kns_rozetkakompyuternayamodulnaya_dkc.rfa	568 KB	Revit 2019
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—
rvt	kns_kabelkanal_alyuminievyekolonny_modulnyeizdeliya_eui_avanti_dkc.rvt	82.7 MB	Revit 2019

Типоразмеры (20)

Наименование	Масса ADSK Масса	Материал ADSK Материал	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
5е кат_Экранированная_Белая	0.015	DKC_Пластик_Белый	Компьютерная розетка RJ-45 модульная, кат.5е экранированная, "Avanti","Белое облако", 1 модуль	4400361	Компьютерная розетка RJ-45 модульная, кат.5е экранированная, "Avanti","Белое облако", 1 модуль
5е кат_Экранированная_Черная	0.015	DKC_Пластик_Черный	Компьютерная розетка RJ-45 модульная, кат.5е экранированная, "Avanti","Черный квадрат", 1 модуль	4402361	Компьютерная розетка RJ-45 модульная, кат.5е экранированная, "Avanti","Черный квадрат", 1 модуль
5е кат_Экранированная_Серая	0.015	DKC_Пластик_Серый	Компьютерная розетка RJ-45 модульная, кат.5е экранированная,"Avanti","Закаленная сталь", 1 модуль	4404361	Компьютерная розетка RJ-45 модульная, кат.5е экранированная,"Avanti","Закаленная сталь", 1 модуль
5е кат_Экранированная_Бежевая	0.015	DKC_Пластик_Бежевый	Компьютерная розетка RJ-45 модульная, кат.5е экранированная, "Avanti","Ванильная дымка", 1 модуль	4405361	Компьютерная розетка RJ-45 модульная, кат.5е экранированная, "Avanti","Ванильная дымка", 1 модуль
5е кат_Бежевая	0.01	DKC_Пластик_Бежевый	Компьютерная розетка RJ-45 модульная, кат.5е, "Avanti", "Ванильная дымка", 1 модуль	4405461	Компьютерная розетка RJ-45 модульная, кат.5е, "Avanti", "Ванильная дымка", 1 модуль

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Электроустановочные изделия
Материалы	Пластик, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Розетка для телефона/интернета
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Тип соединителя	RJ45
ETIM Article Class	EC000018
