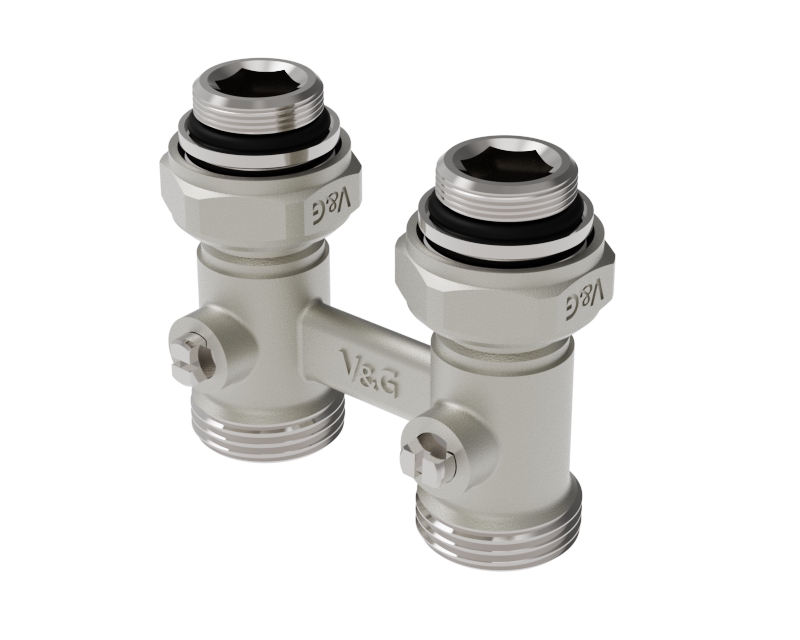

Узел Н-образный прямой с само-уплотняющимися адаптерами и шаровыми затворами VG-605101

Name: Узел Н-образный прямой с само-уплотняющимися адаптерами и шаровыми затворами VG-605101
Brand: VALOGIN

Обновлено в 2023 году

Описание

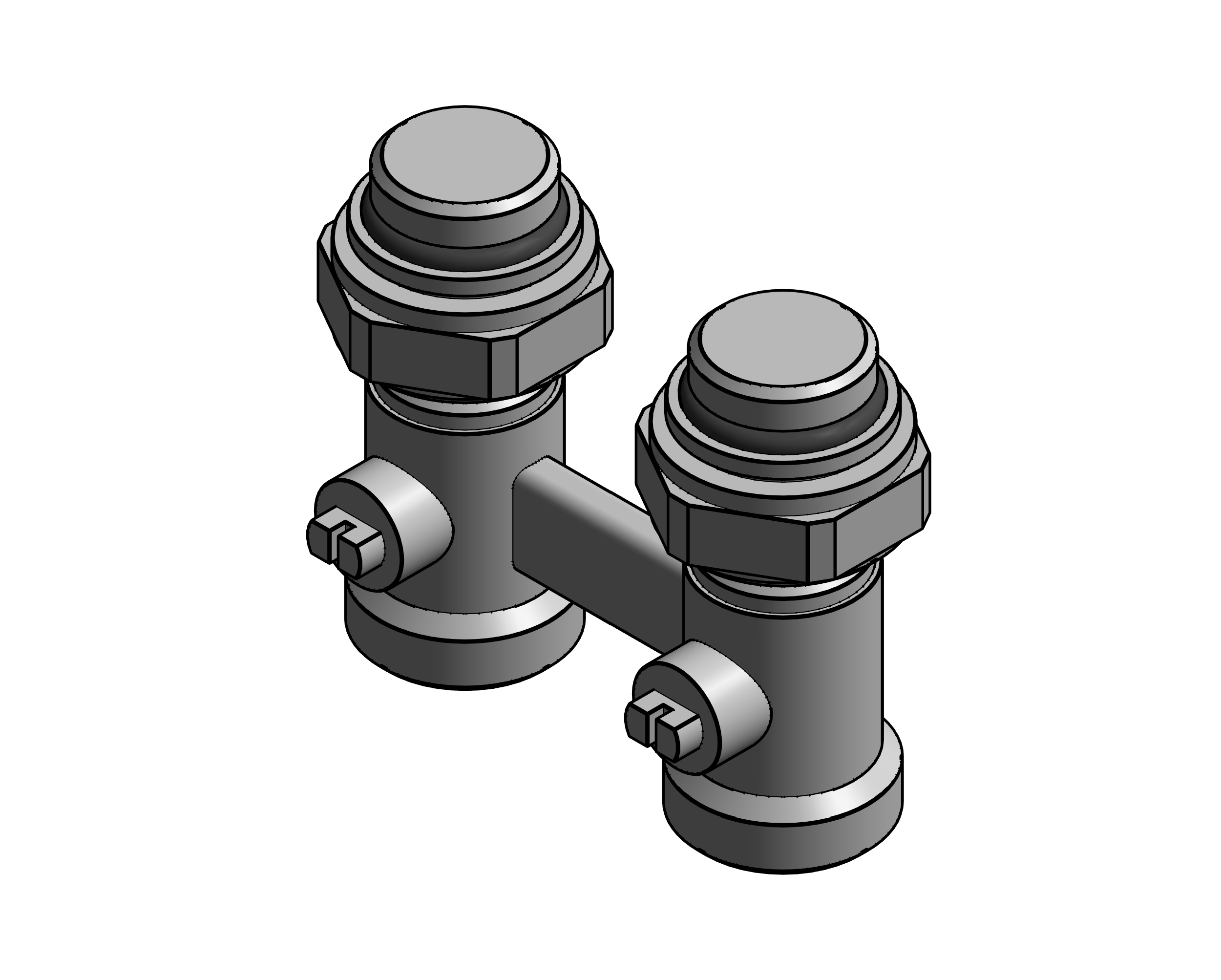

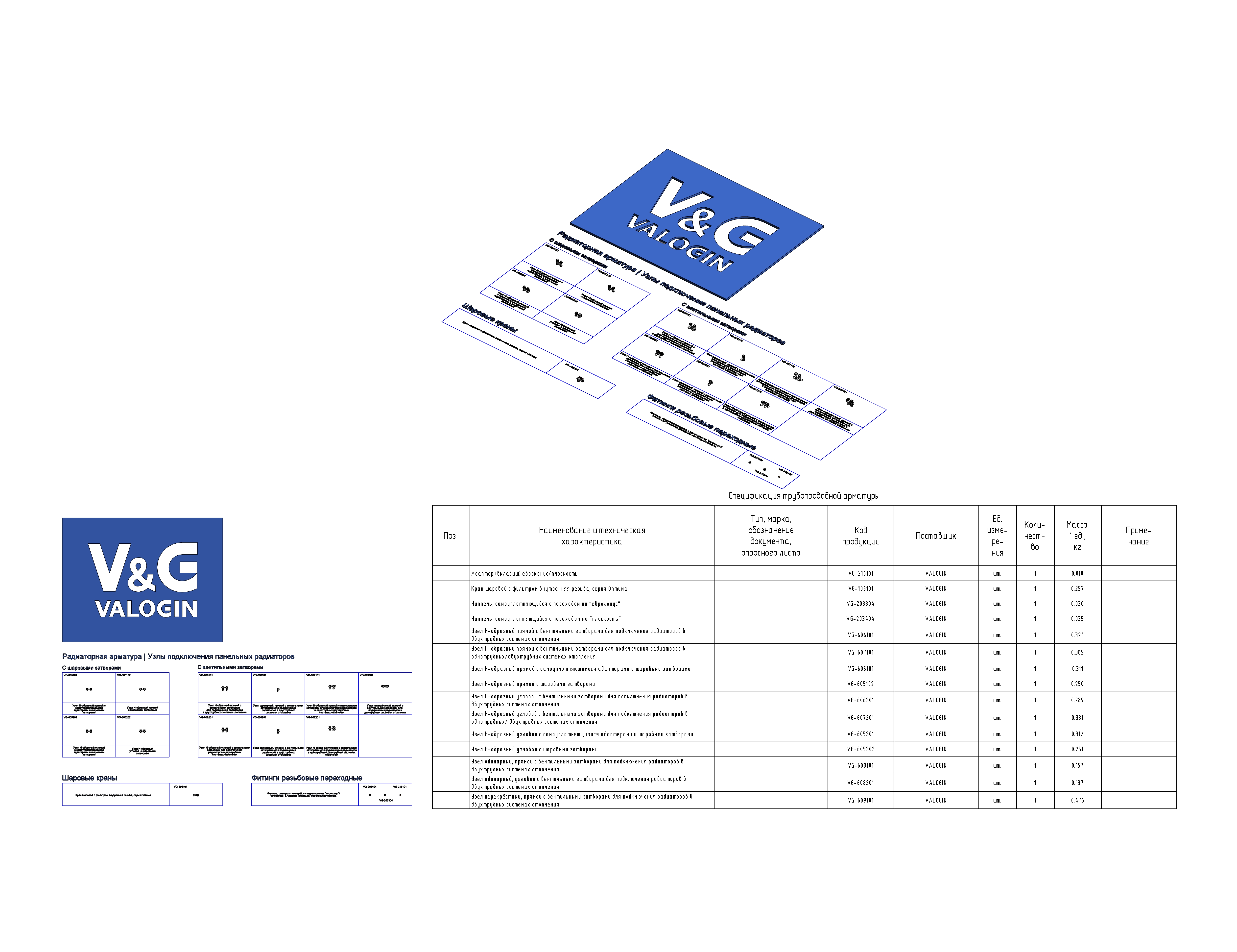

Версия программы Autodesk Revit 2019. ФОП от ADSK 2021. В каталоге VALOGIN разработаны необходимые спецификации для подсчета всех изделий. Также в средней и низкой детализации присутсвует УГО. Назначение: Н-образный узел применяется для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» и межосевым расстоянием 50 мм. Для подключения отопительных приборов с присоединительными патрубками 1/2" необходимо использовать ниппель самоуплотняющийся с переходом на евроконус (артикул VG-203304). Также узел позволяет провести демонтаж или техническое обслуживание отопительного прибора без слива всей системы отопления. Изделие применяется в двухтрубных системах отопления.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	vg_instrukciyaporabotesmodelyamivalogin.pdf	1.8 MB	—
rvt	vg_armatura_uzlypodklyucheniyaradiatorov-krany_valogin.rvt	20.8 MB	Revit 2019
rfa	vg_armatura_uzelnijnegopodklyucheniyaradiatorov_h-obraznyypryamoy_vg-605101_valogin.rfa	524 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	64 mm
Ширина	80 mm
Длина	37 mm
Вес	311 g
Параметры в файлах моделей
Максимальный коэффициент пропускной способности	3.2 м³/ч
BL_BIM library	https://bimlib.pro/manufacturer/valogin/8883711c-4e92-4f72-b261-fa5834242b0a/
BL Разработано	support@bimlib.pro
Изготовитель	VALOGIN
URL страницы изделия ADSK_URL страницы изделия	https://valogin.technology/index.php?route=product/product&product_id=712
