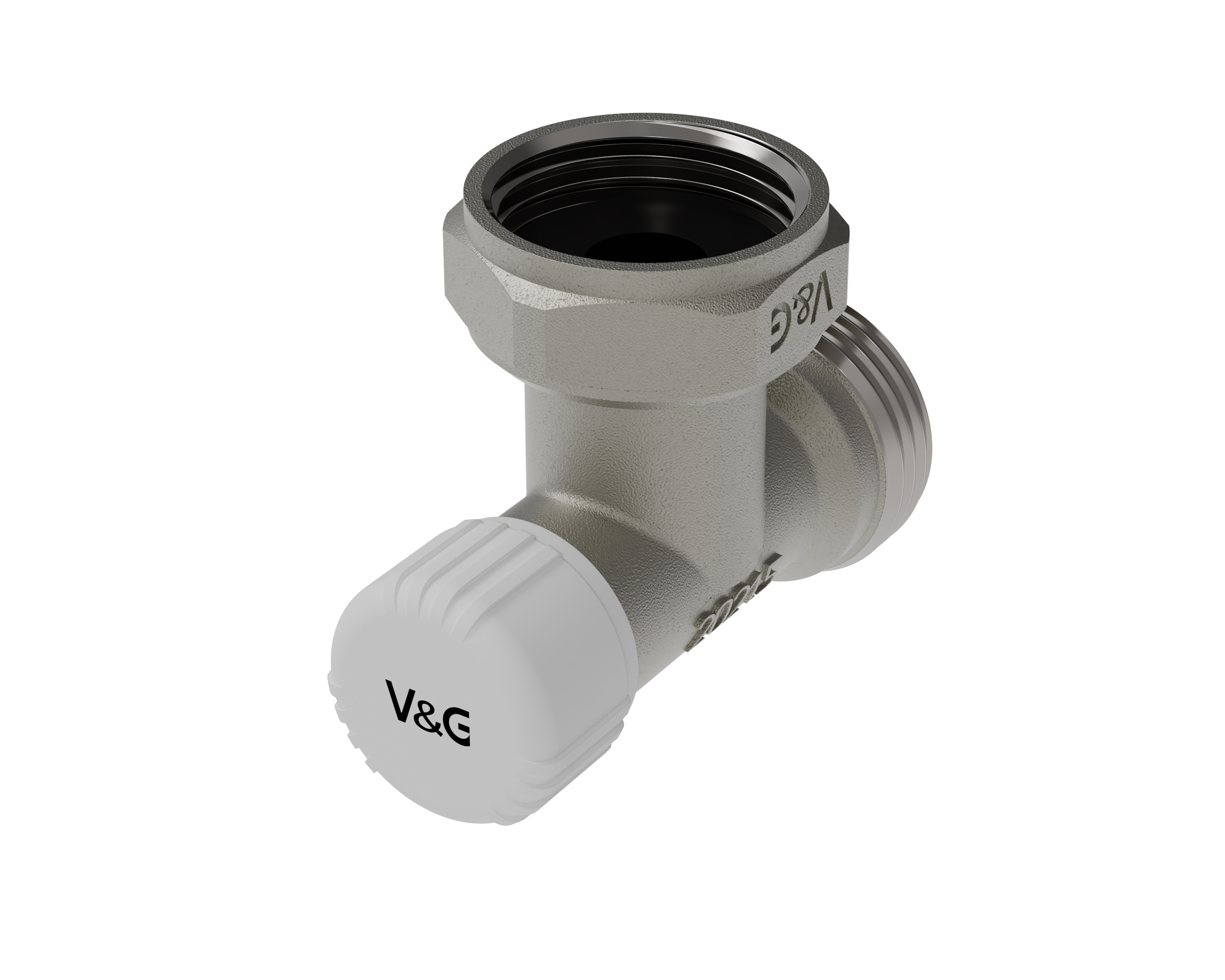

Узел одинарный, угловой с вен-тильными затворами для подключения радиаторов в двухтрубных системах отопления VG-608201

Name: Узел одинарный, угловой с вен-тильными затворами для подключения радиаторов в двухтрубных системах отопления VG-608201
Brand: VALOGIN

Обновлено в 2023 году

Описание

Версия программы Autodesk Revit 2019. ФОП от ADSK 2021. В каталоге VALOGIN разработаны необходимые спецификации для подсчета всех изделий. Также в средней и низкой детализации присутсвует УГО. Назначение: Одинарные узлы арт. VG-608101 и VG-608201 применяются для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» или внутренней резьбой 1/2" и с любым межосевым расстоянием патрубков. Для подключения одного радиатора необходимо два одинарных узла.

Файлы для скачивания

Формат	Файл	Размер	Версия

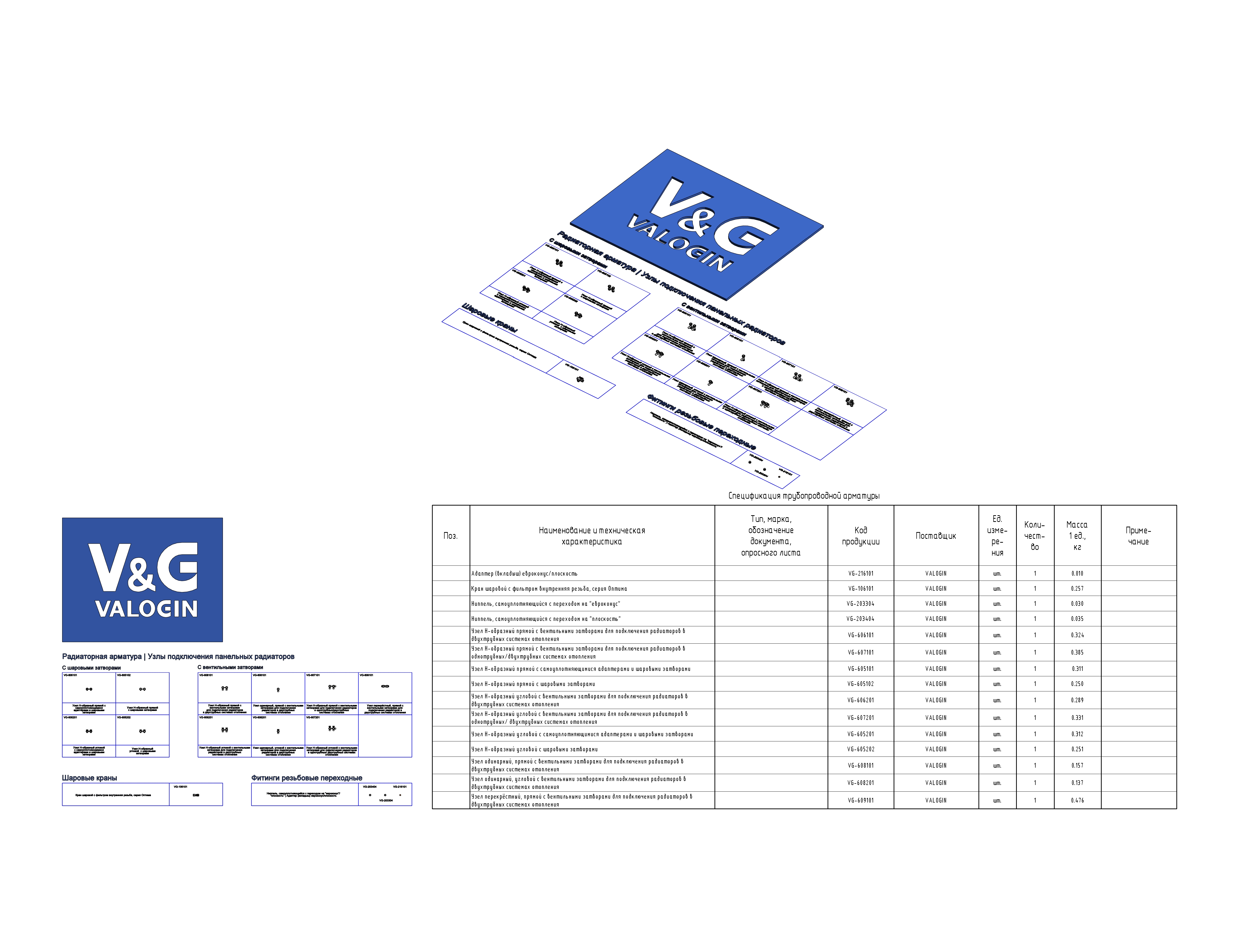

pdf	vg_instrukciyaporabotesmodelyamivalogin.pdf	1.8 MB	—

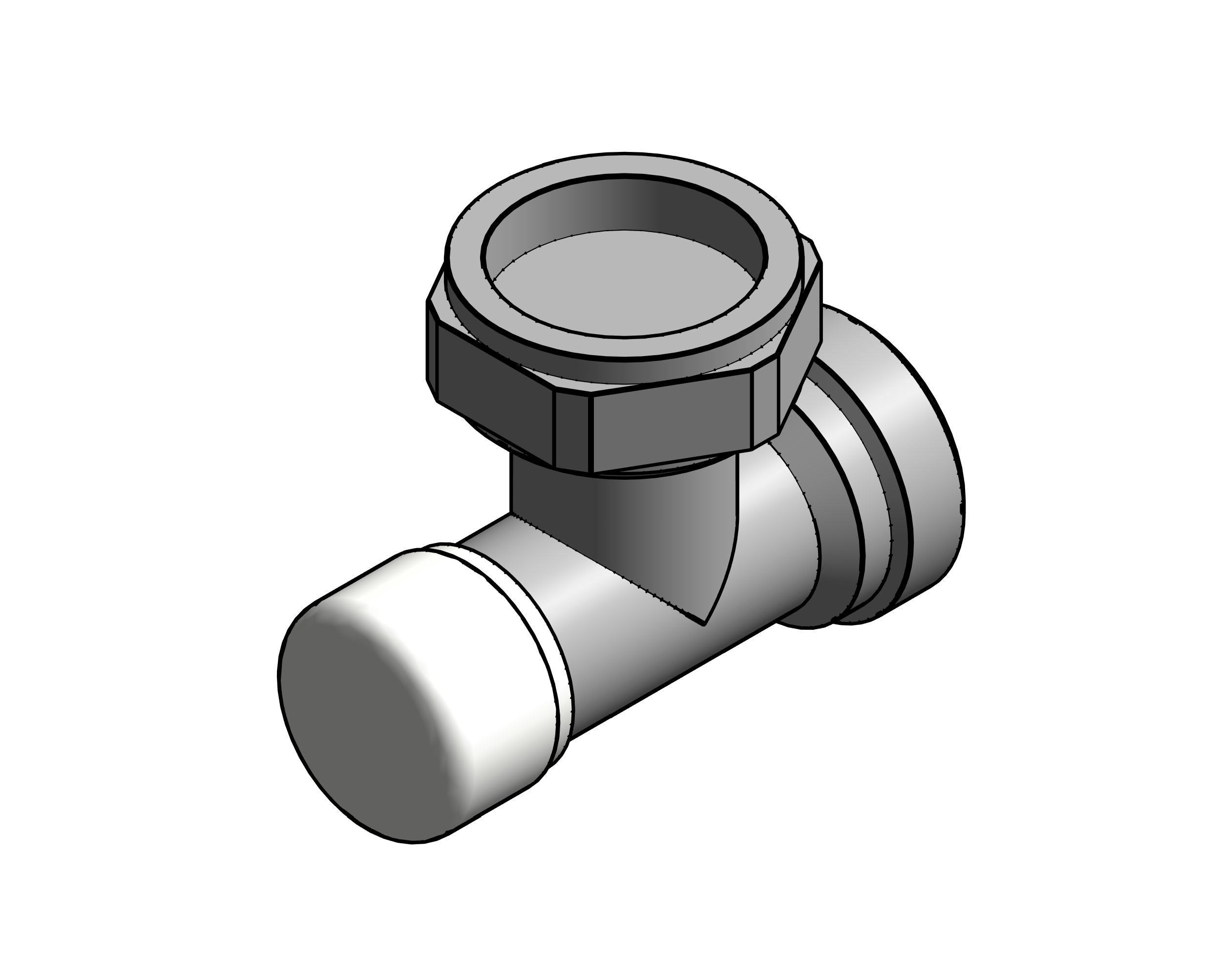

rvt	vg_armatura_uzlypodklyucheniyaradiatorov-krany_valogin.rvt	20.8 MB	Revit 2019
rfa	vg_armatura_uzelnijnegopodklyucheniyaradiatorov_odinarnyyuglovoy_vg-608201_valogin.rfa	544 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	33 mm
Ширина	33 mm
Длина	31 mm
Вес	137 g
Параметры в файлах моделей
Описание	Назначение: Одинарные узлы арт. VG-608101 и VG-608201 применяются для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» или внутренней резьбой 1/2" и с любым межосевым расстоянием патрубков. Для подключения одного радиатора необходимо два одинарных узла.
Максимальный коэффициент пропускной способности	1.9 м³/ч
BL Разработано	support@bimlib.pro
Наименование краткое ADSK_Наименование краткое	Узел одинарный, угловой
BL Email	info@valogin.technology
