Узел Н-образный прямой с шаровыми затворами VG-605102

Name: Узел Н-образный прямой с шаровыми затворами VG-605102
Brand: VALOGIN

Обновлено в 2023 году

Описание

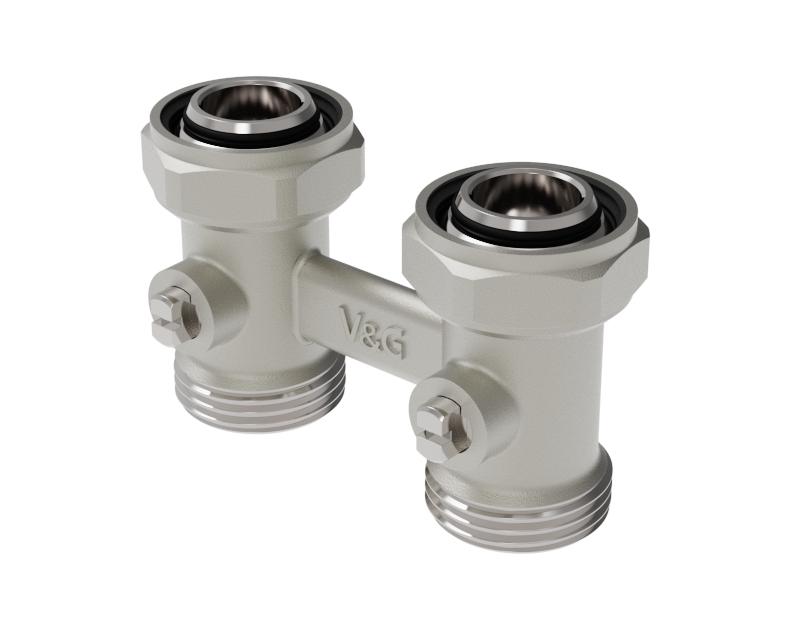

Версия программы Autodesk Revit 2019. ФОП от ADSK 2021. В каталоге VALOGIN разработаны необходимые спецификации для подсчета всех изделий. Также в средней и низкой детализации присутсвует УГО. Назначение: Н-образный узел применяется для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» и межосевым расстоянием 50 мм. Для подключения отопительных приборов с присоединительными патрубками 1/2" необходимо использовать ниппель самоуплотняющийся с переходом на евроконус (артикул VG-203304). Также узел позволяет провести демонтаж или техническое обслуживание отопительного прибора без слива всей системы отопления. Изделие применяется в двухтрубных системах отопления.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	vg_instrukciyaporabotesmodelyamivalogin.pdf	1.8 MB	—

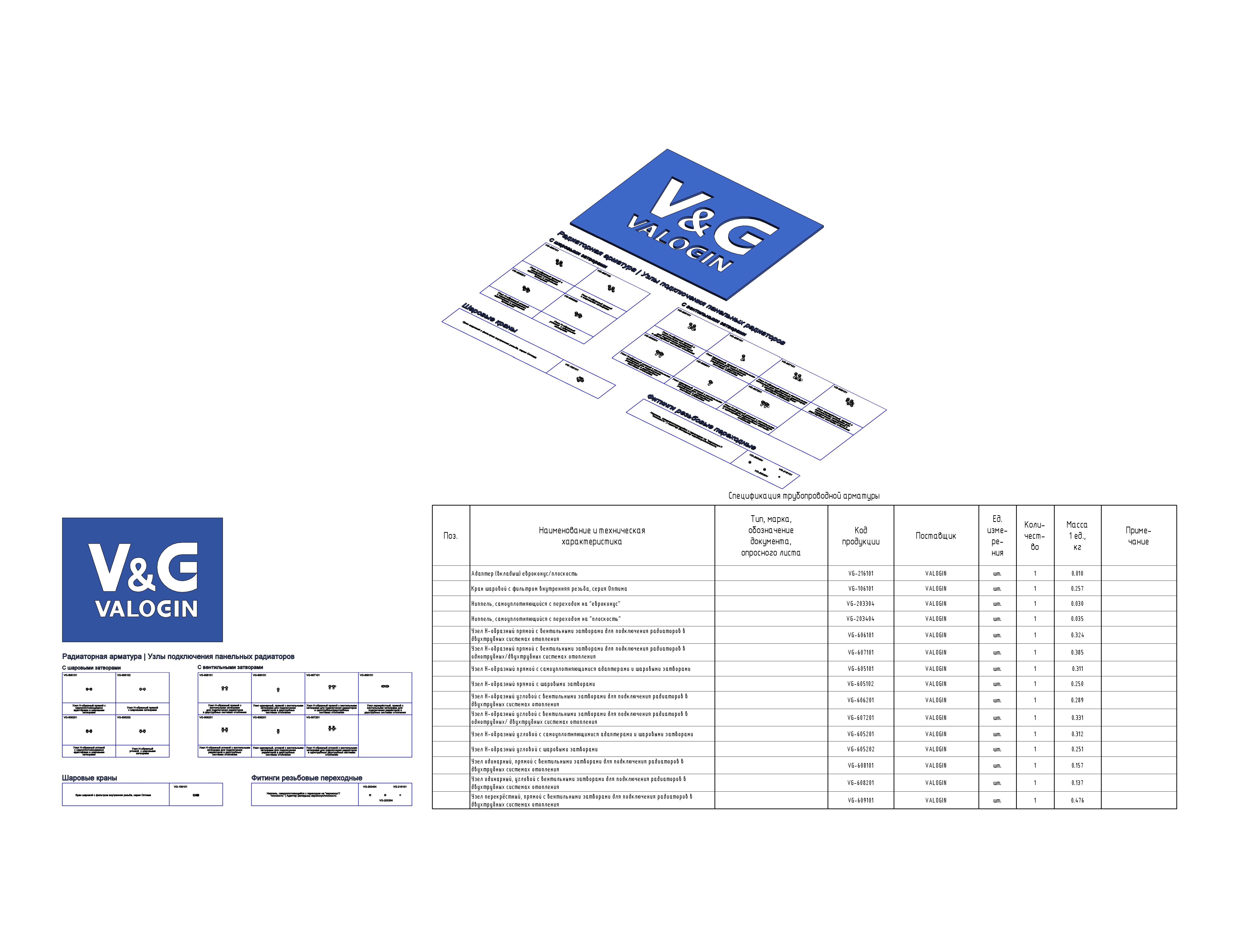

rvt	vg_armatura_uzlypodklyucheniyaradiatorov-krany_valogin.rvt	20.8 MB	Revit 2019

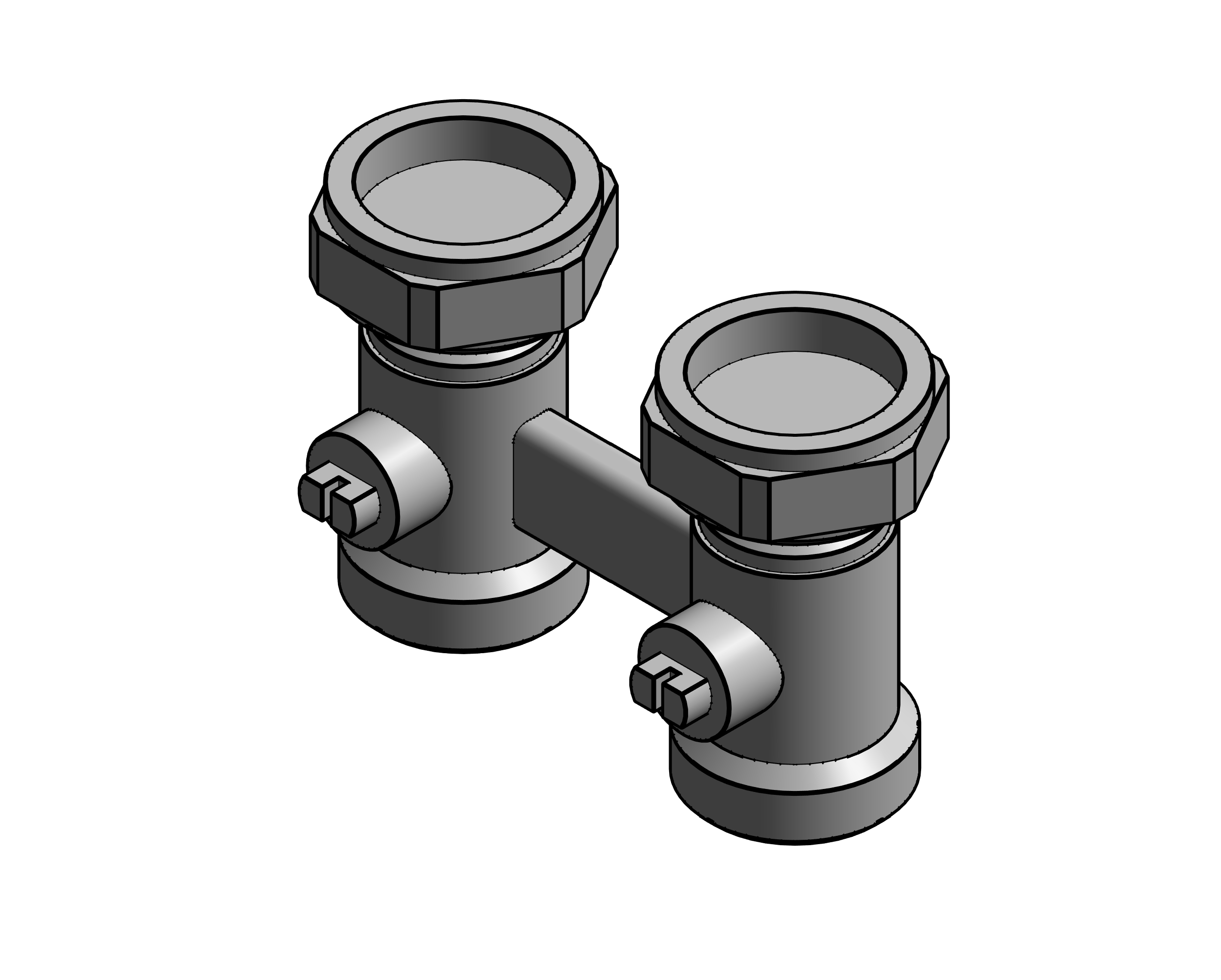

rfa	vg_armatura_uzelnijnegopodklyucheniyaradiatorov_h-obraznyypryamoy_vg-605102_valogin.rfa	504 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	36 mm
Ширина	83 mm
Длина	36 mm
Вес	250 g
Параметры в файлах моделей
URL страницы изделия ADSK_URL страницы изделия	https://valogin.technology/index.php?route=product/product&search=VG-605102&product_id=718&search=VG-605102
Масса ADSK Масса	0.25
Материал ADSK Материал	VG_Металл_Серебро_VALOGIN
Описание	Назначение: Н-образный узел применяется для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» и межосевым расстоянием 50 мм. Для подключения отопительных приборов с присоединительными патрубками 1/2" необходимо использовать ниппель самоуплотняющийся с переходом на евроконус (артикул VG-203304). Также узел позволяет провести демонтаж или техническое обслуживание отопительного прибора без слива всей системы отопления. Изделие применяется в двухтрубных системах отопления.
Пробное давление	1.5 МПа
