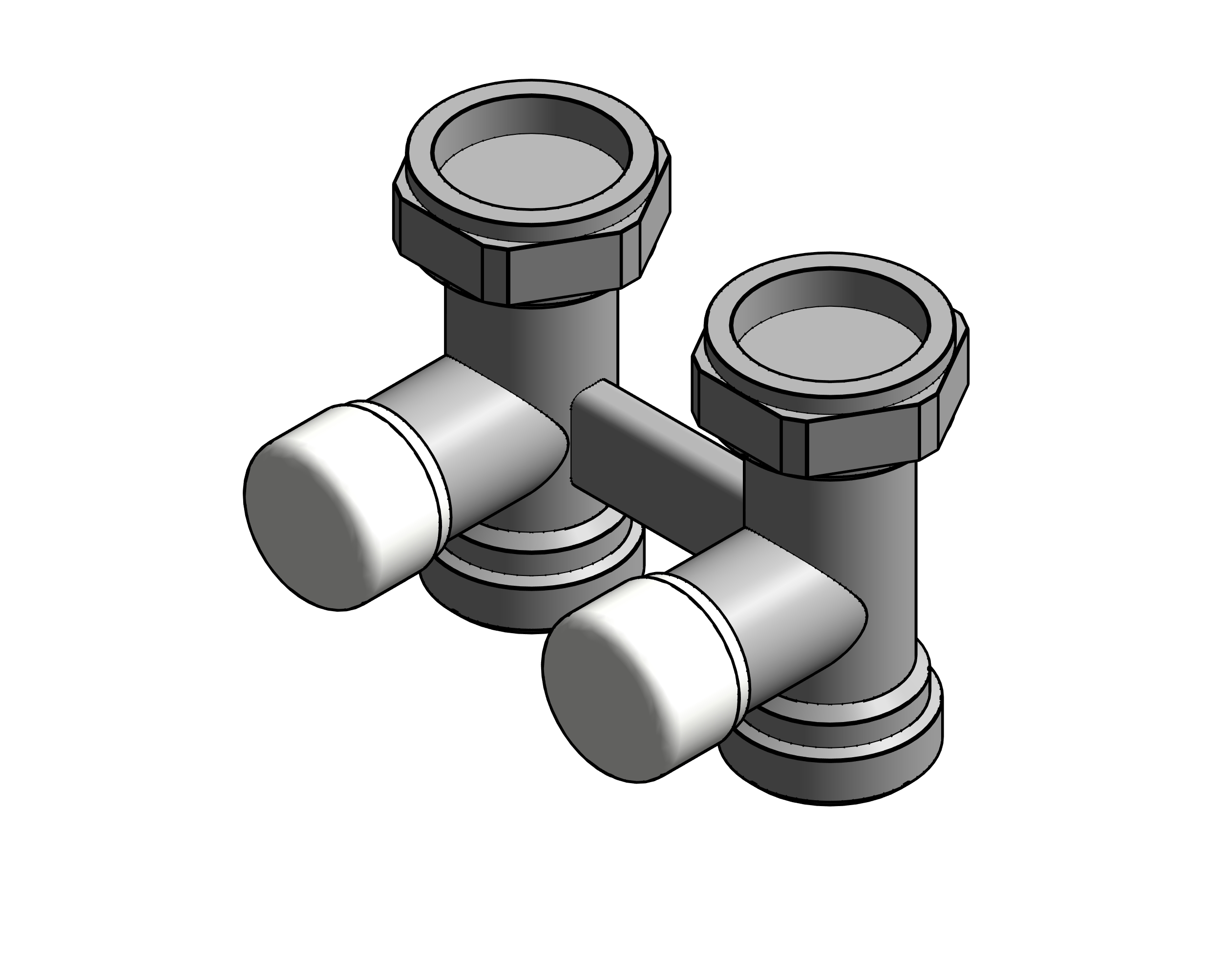

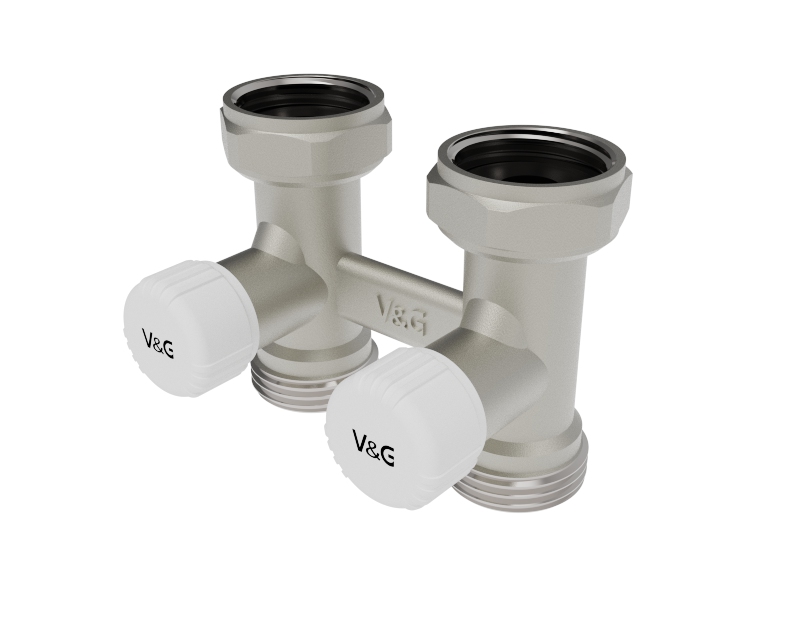

Узел Н-образный прямой с вентильными затворами для подключения радиаторов в двухтрубных системах отопления VG-606101

Name: Узел Н-образный прямой с вентильными затворами для подключения радиаторов в двухтрубных системах отопления VG-606101
Brand: VALOGIN

Обновлено в 2023 году

Описание

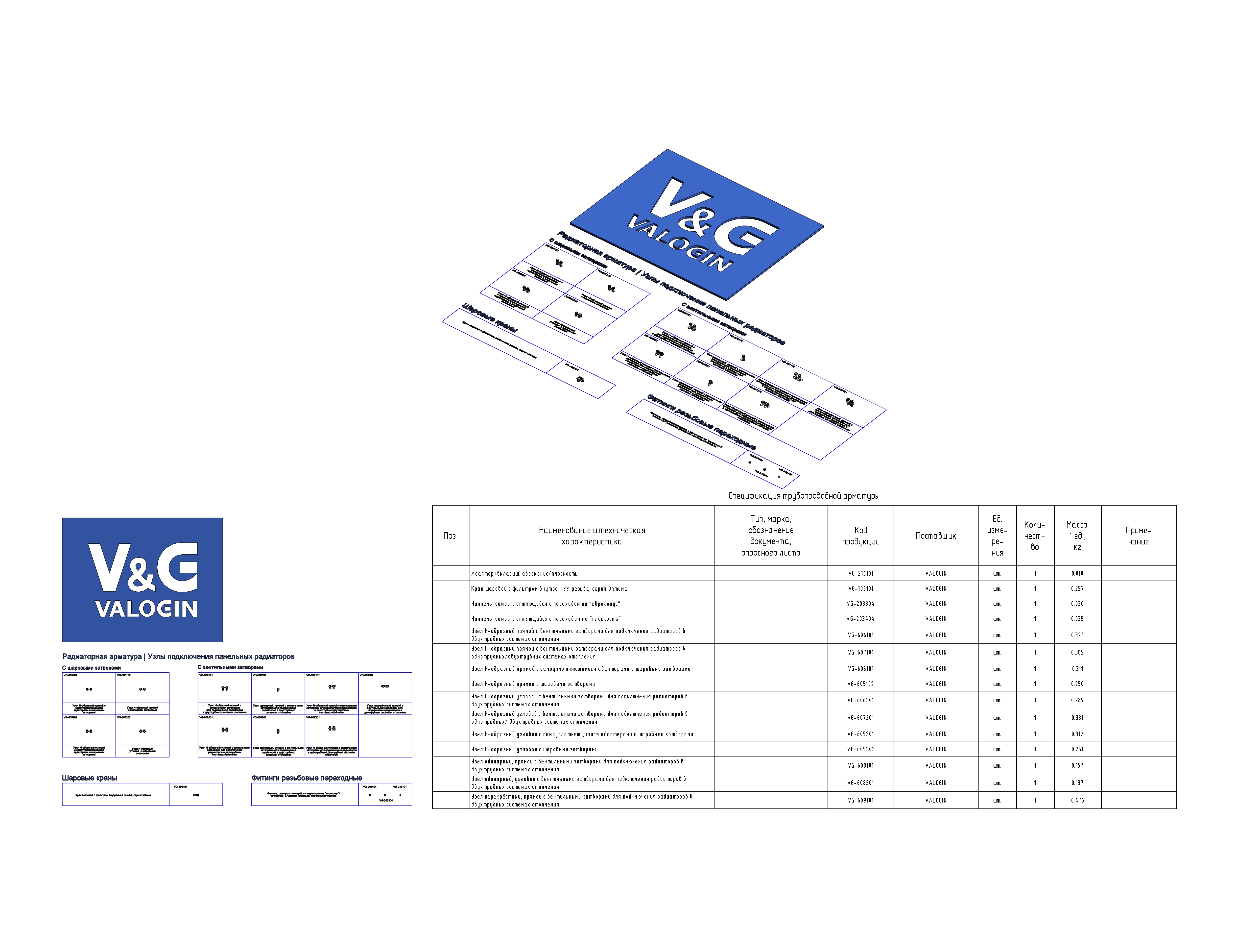

Версия программы Autodesk Revit 2019. ФОП от ADSK 2021. В каталоге VALOGIN разработаны необходимые спецификации для подсчета всех изделий. Также в средней и низкой детализации присутсвует УГО. Назначение: Н-образные узлы арт. VG-606101 и VG-606201 применяются для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» или внутренней резьбой 1/2" и межосевым расстоянием патрубков 50 мм.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	vg_instrukciyaporabotesmodelyamivalogin.pdf	1.8 MB	—
rvt	vg_armatura_uzlypodklyucheniyaradiatorov-krany_valogin.rvt	20.8 MB	Revit 2019
rfa	vg_armatura_uzelnijnegopodklyucheniyaradiatorov_h-obraznyypryamoy_vg-606101_valogin.rfa	556 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	61 mm
Ширина	83 mm
Длина	39 mm
Вес	324 g
Параметры в файлах моделей
Изготовитель	VALOGIN
Марка ADSK Марка	VG-606101
Наименование краткое ADSK_Наименование краткое	Узел Н-образный прямой
Максимальная рабочая температура теплоносителя	120 °C
Масса Текст ADSK Масса Текст	0.324
