Вентилятор осевой горизонтальный VOC-N

Name: Вентилятор осевой горизонтальный VOC-N
Brand: NED

Обновлено 6 месяцев назад

Описание

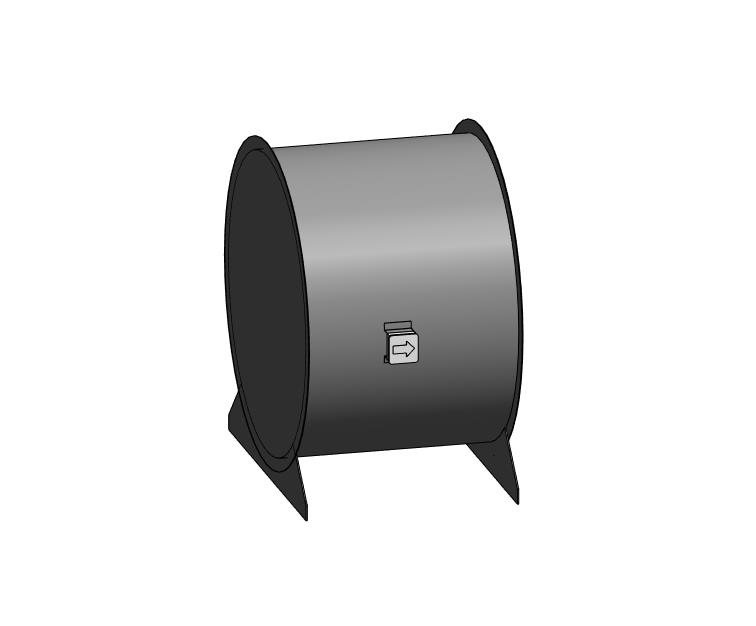

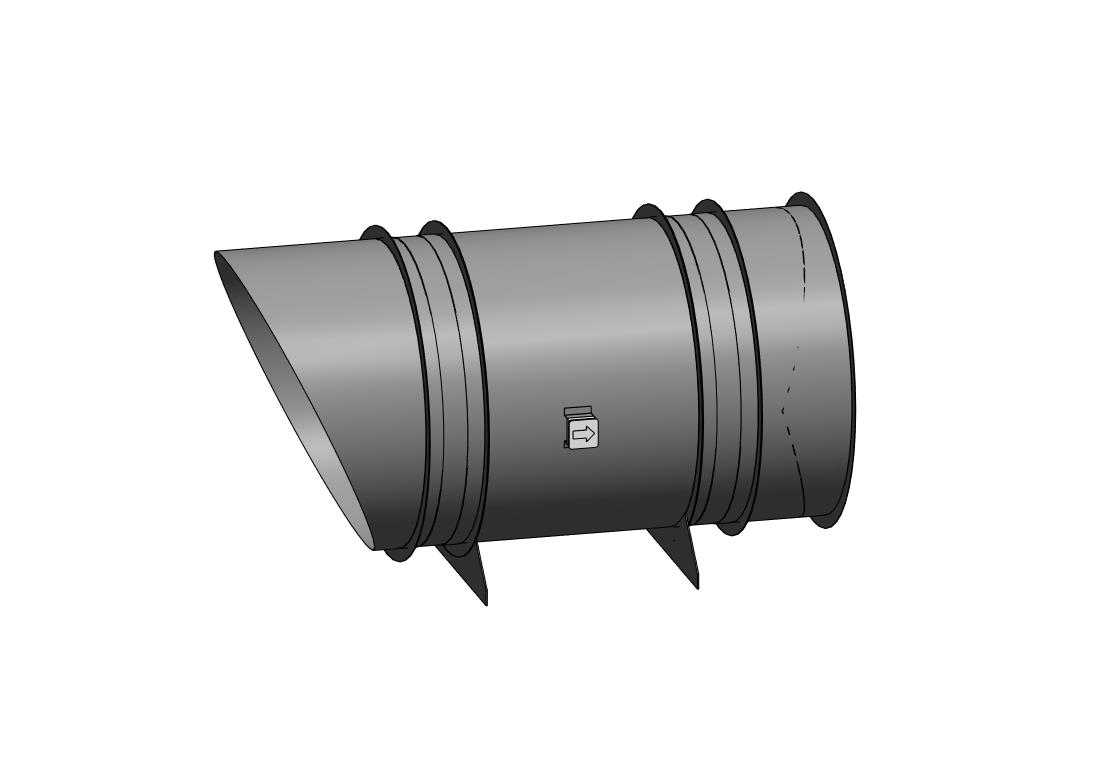

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации. Модель вентилятора выполнена с возможностью включения гибких вставок, козырька, обратного клапана, опоры. Исполнения и опции выбираются в параметрах экземпляра с помощью выпадающих списков и галочек.

Файлы для скачивания

Формат	Файл	Размер	Версия
txt	NED_Вентилятор_Осевой_Крышный_VOC-N.txt	58 KB	—
rfa	NED_Вентилятор_Осевой_Крышный_VOC-N.rfa	2.6 MB	Revit 2018

Типоразмеры (198)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя
VOC-N-40-0.18х15	11.4	11.4	1 А	180 Вт	180 В·А	1350
VOC-N-40-0.25х15	22.2	22.2	1 А	250 Вт	250 В·А	1320
VOC-N-40-0.55х30	22.7	22.7	1 А	550 Вт	550 В·А	2730
VOC-N-40-0.75х30	22.2	22.2	2 А	750 Вт	750 В·А	2820
VOC-N-40-1.1х30	23.2	23.2	3 А	1100 Вт	1100 В·А	2810

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
AC	♣ : Кислотостокий AC
Количество ADSK Количество	1
Материал ADSK Материал	Условный_Серый
Наименование ADSK Наименование	Вентилятор осевой горизонтальный
Напряжение ADSK Напряжение	400 В
