Вентилятор осевой крышный (без крыши) VOP-N

Name: Вентилятор осевой крышный (без крыши) VOP-N
Brand: NED

Обновлено 7 месяцев назад

Описание

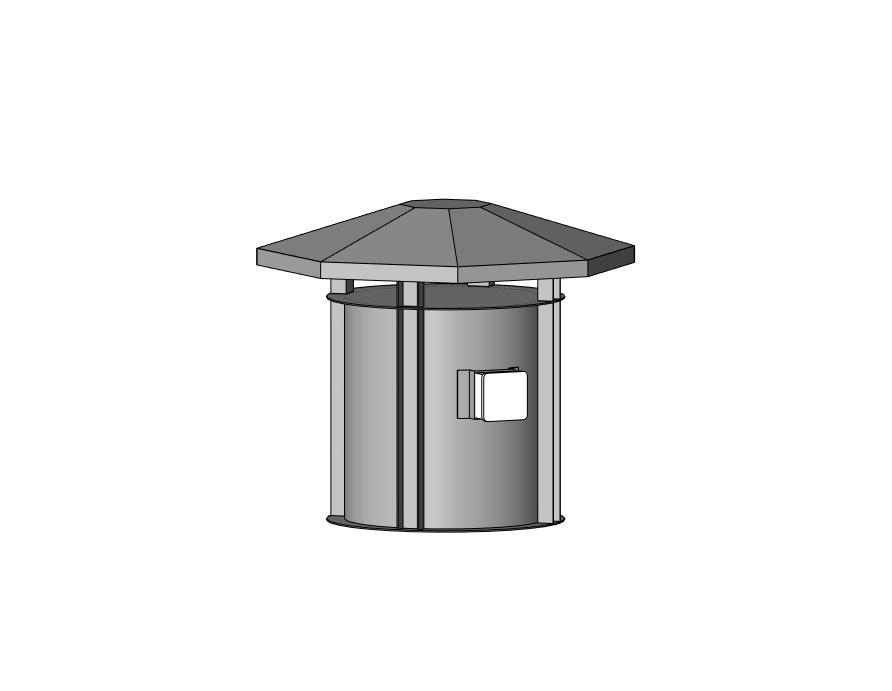

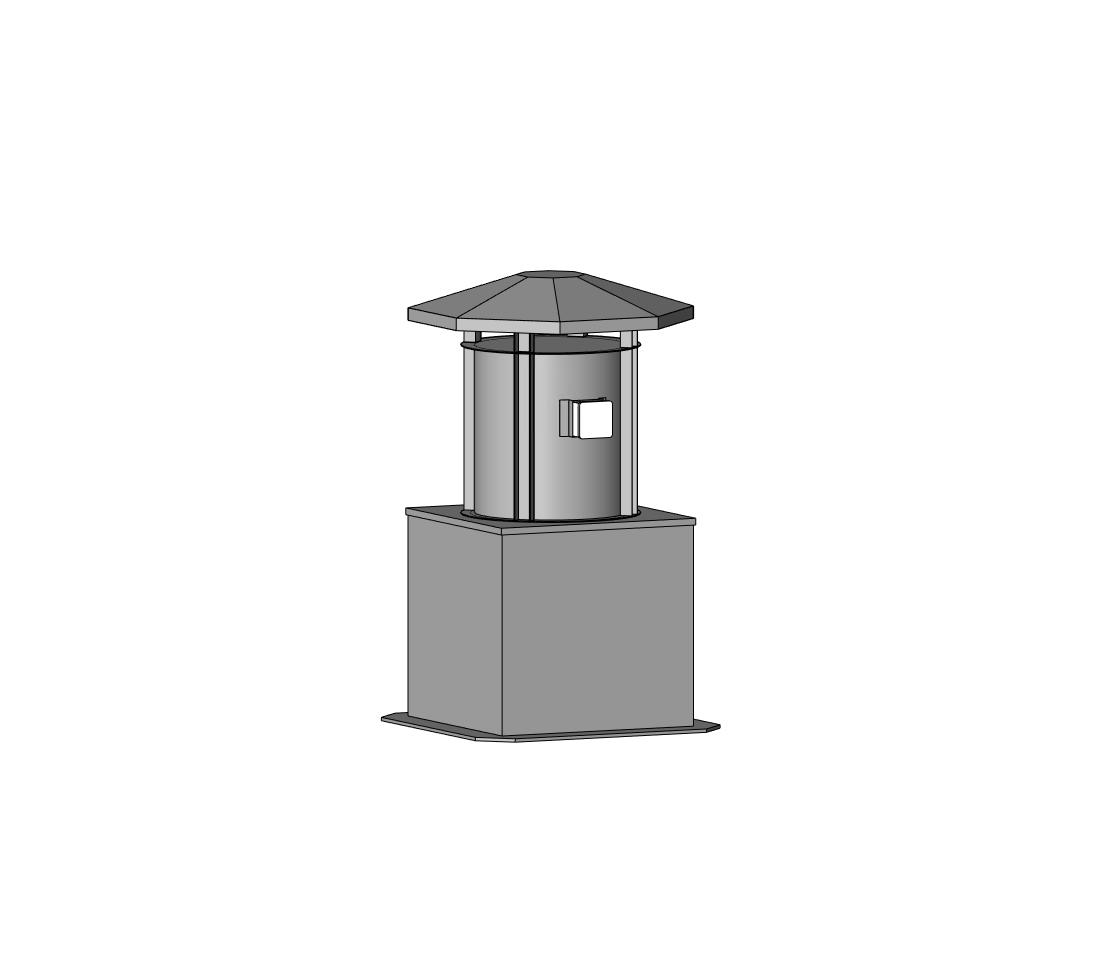

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации. Модель вентилятора выполнена в двух вариантах (с монтажным стаканом и без). Исполнения и опции выбираются в параметрах экземпляра с помощью выпадающих списков и галочек.

Файлы для скачивания

Формат	Файл	Размер	Версия
txt	NED_Вентилятор_Осевой_Крышный_VOP-N.txt	68 KB	—
rfa	NED_Вентилятор_Осевой_Крышный_VOP-N.rfa	3.3 MB	Revit 2018
txt	NED_Вентилятор_Осевой_Крышный_VOP-N_Без стакана.txt	66 KB	—
rfa	NED_Вентилятор_Осевой_Крышный_VOP-N_Без стакана.rfa	2.1 MB	Revit 2018

Типоразмеры (198)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя
VOP-N-40-0.18х15	21.4	21.4	1 А	180 Вт	180 В·А	1350
VOP-N-40-0.25х15	22.7	22.7	1 А	250 Вт	250 В·А	1320
VOP-N-40-0.55х30	23.2	23.2	1 А	550 Вт	550 В·А	2730
VOP-N-40-0.75х30	22.7	22.7	2 А	750 Вт	750 В·А	2820
VOP-N-40-1.1х30	23.7	23.7	3 А	1100 Вт	1100 В·А	2810

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Условный_Серый
Наименование ADSK Наименование	Вентилятор осевой крышный (без крыши)
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
