Воронка кровельная PLASTFOIL VORTEX
Обновлено в 2024 годуОписание

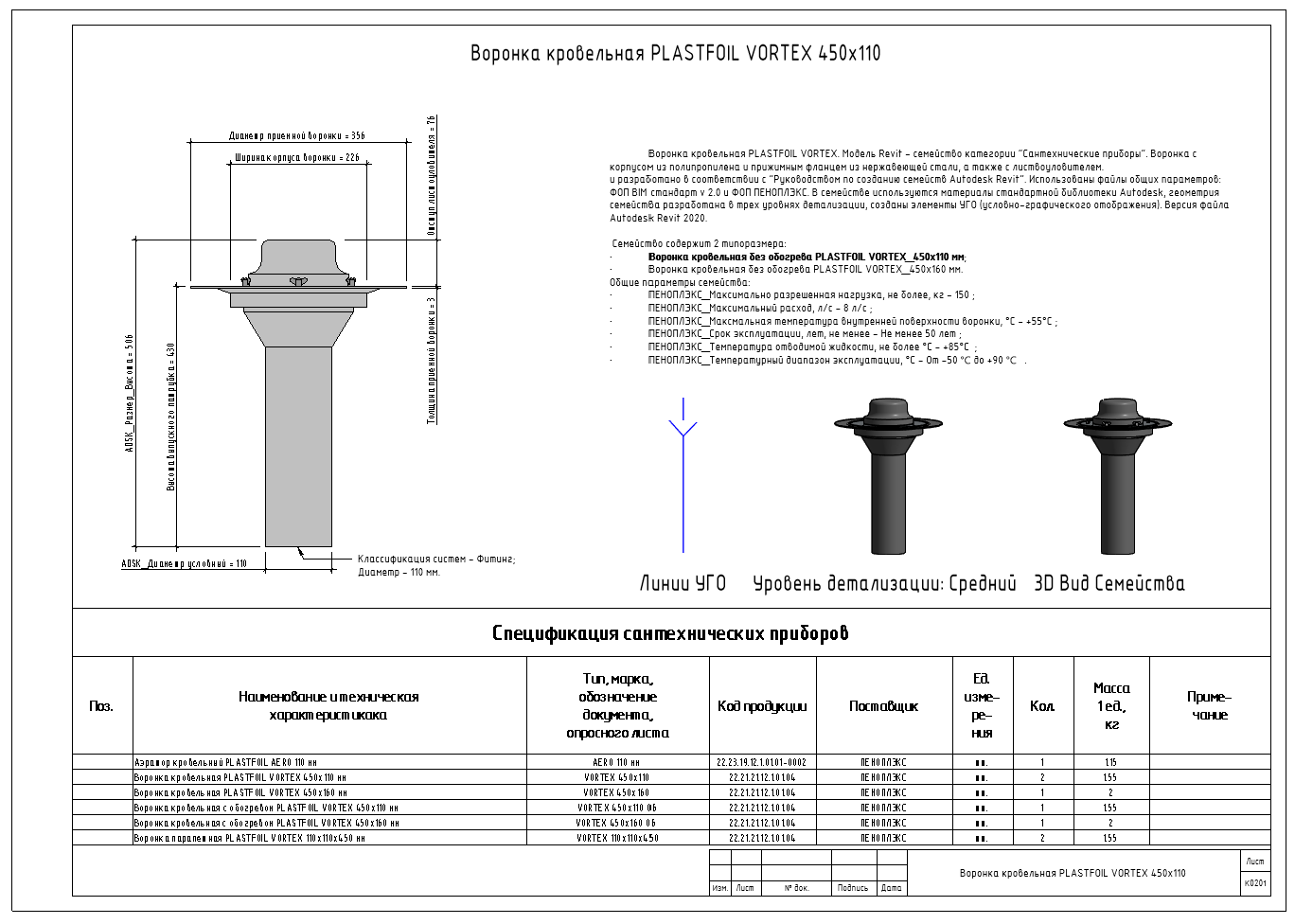

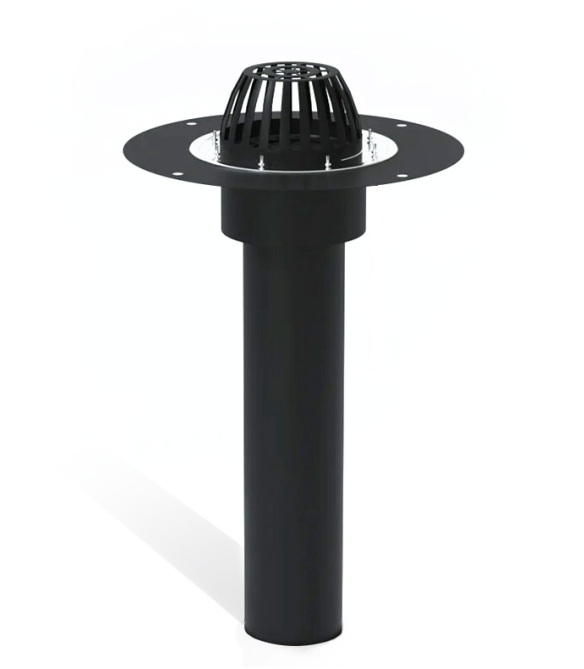

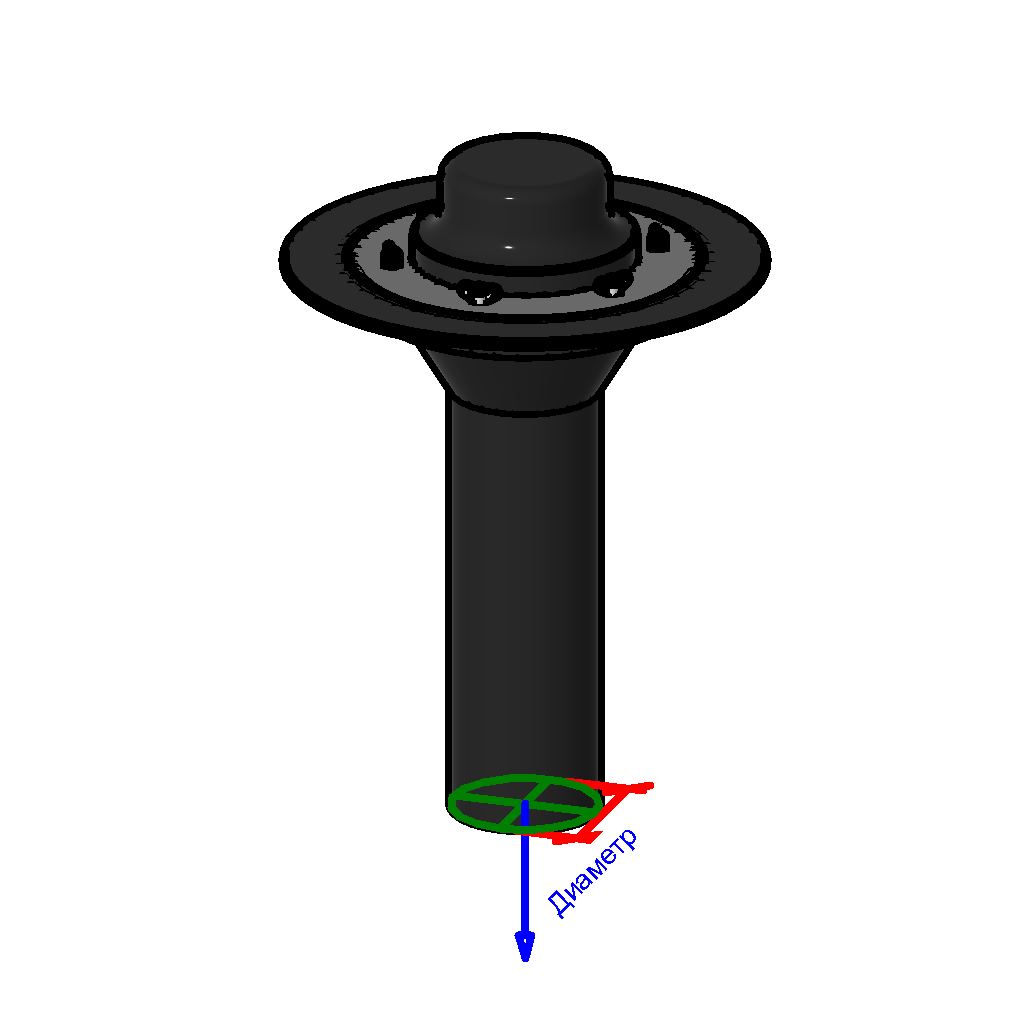

Воронка кровельная PLASTFOIL VORTEX. Модель Revit - семейство категории "Сантехнические приборы". Воронка с корпусом из полипропилена и прижимным фланцем из нержавеющей стали, а также с листвоуловителем. Семейство содержит 2 типоразмера:
-Воронка кровельная без обогрева PLASTFOIL VORTEX_450х110 мм;
-Воронка кровельная без обогрева PLASTFOIL VORTEX_450х160 мм;
и разработано в соответствии с "Руководством по созданию семейств Autodesk Revit". Использованы файлы общих параметров: ФОП BIM стандарт v 2.0 и ФОП ПЕНОПЛЭКС. В семействе используются материалы стандартной библиотеки Autodesk, геометрия семейства разработана в трех уровнях детализации, созданы элементы УГО (условно-графического отображения). Версия файла Autodesk Revit 2020.
-Воронка кровельная без обогрева PLASTFOIL VORTEX_450х110 мм;
-Воронка кровельная без обогрева PLASTFOIL VORTEX_450х160 мм;
и разработано в соответствии с "Руководством по созданию семейств Autodesk Revit". Использованы файлы общих параметров: ФОП BIM стандарт v 2.0 и ФОП ПЕНОПЛЭКС. В семействе используются материалы стандартной библиотеки Autodesk, геометрия семейства разработана в трех уровнях детализации, созданы элементы УГО (условно-графического отображения). Версия файла Autodesk Revit 2020.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | pnp_voronkakrovelnaya_plastfoil_vortex_bezobogreva.rfa | 656 KB | Revit 2020 | |
| tekhlist-na-material-voronka-krovelnaya-plastfoil-.pdf | 206 KB | — | ||
| rvt | specifikaciyasantehnicheskihpriborov.rvt | 388 KB | Revit 2020 |
Типоразмеры (2)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Диаметр условный ADSK_Диаметр условный | Наименование краткое ADSK_Наименование краткое | Комментарии к типоразмеру |
|---|---|---|---|---|---|---|---|
| Воронка кровельная без обогрева PLASTFOIL VORTEX_450х110 мм | VORTEX 450х110 | 1.55 | 1,55 кг | Воронка кровельная PLASTFOIL VORTEX 450х110 мм | 110 мм | PLASTFOIL VORTEX 450х110 мм | PLASTFOIL VORTEX 450х110 |
| Воронка кровельная без обогрева PLASTFOIL VORTEX_450х160 мм | VORTEX 450х160 | 2 | 2 кг | Воронка кровельная PLASTFOIL VORTEX 450х160 мм | 160 мм | PLASTFOIL VORTEX 450х160 мм | PLASTFOIL VORTEX 450х160 |
Технические характеристики
| Общее | |
| Категория | Архитектурные объекты |
| Тип | Изделия, ограждения |
| Материалы | Поливинилхлорид (PVC), Пенополистирол экструзионный (XPS) |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 450 mm |
| Диаметр | 160 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Обозначение ADSK Обозначение | ТУ 4863-001-95431139-2015 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ПЕНОПЛЭКС |
| Код изделия ADSK_Код изделия | 22.21.21.12.1.01.04 |
