Воронка кровельная с обогревом PLASTFOIL VORTEX

Name: Воронка кровельная с обогревом PLASTFOIL VORTEX
Brand: ПЕНОПЛЭКС

Обновлено в 2024 году

Описание

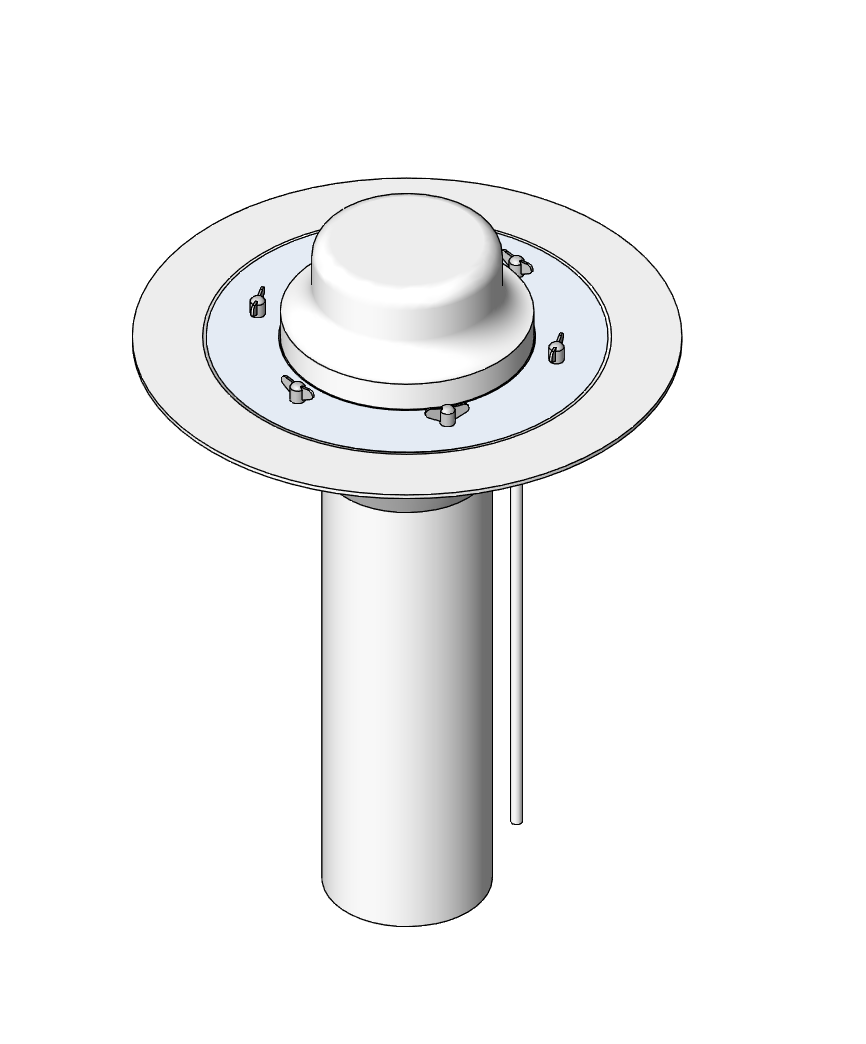

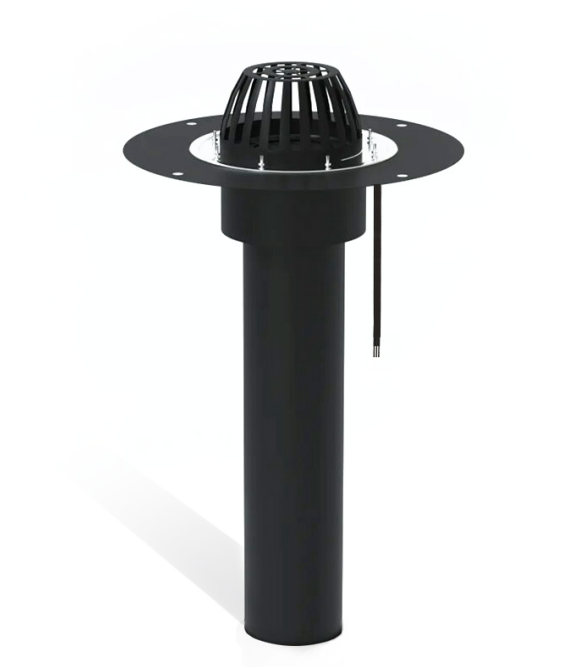

Воронка кровельная с обогревом PLASTFOIL VORTEX. Модель Revit - семейство категории "Сантехнические приборы". Воронка с корпусом из полипропилена и прижимным фланцем из нержавеющей стали, а также с листвоуловителем. Семейство содержит 2 типоразмера:
-Воронка кровельная с обогревом PLASTFOIL VORTEX_450х110 мм;
-Воронка кровельная с обогревом PLASTFOIL VORTEX_450х160 мм;

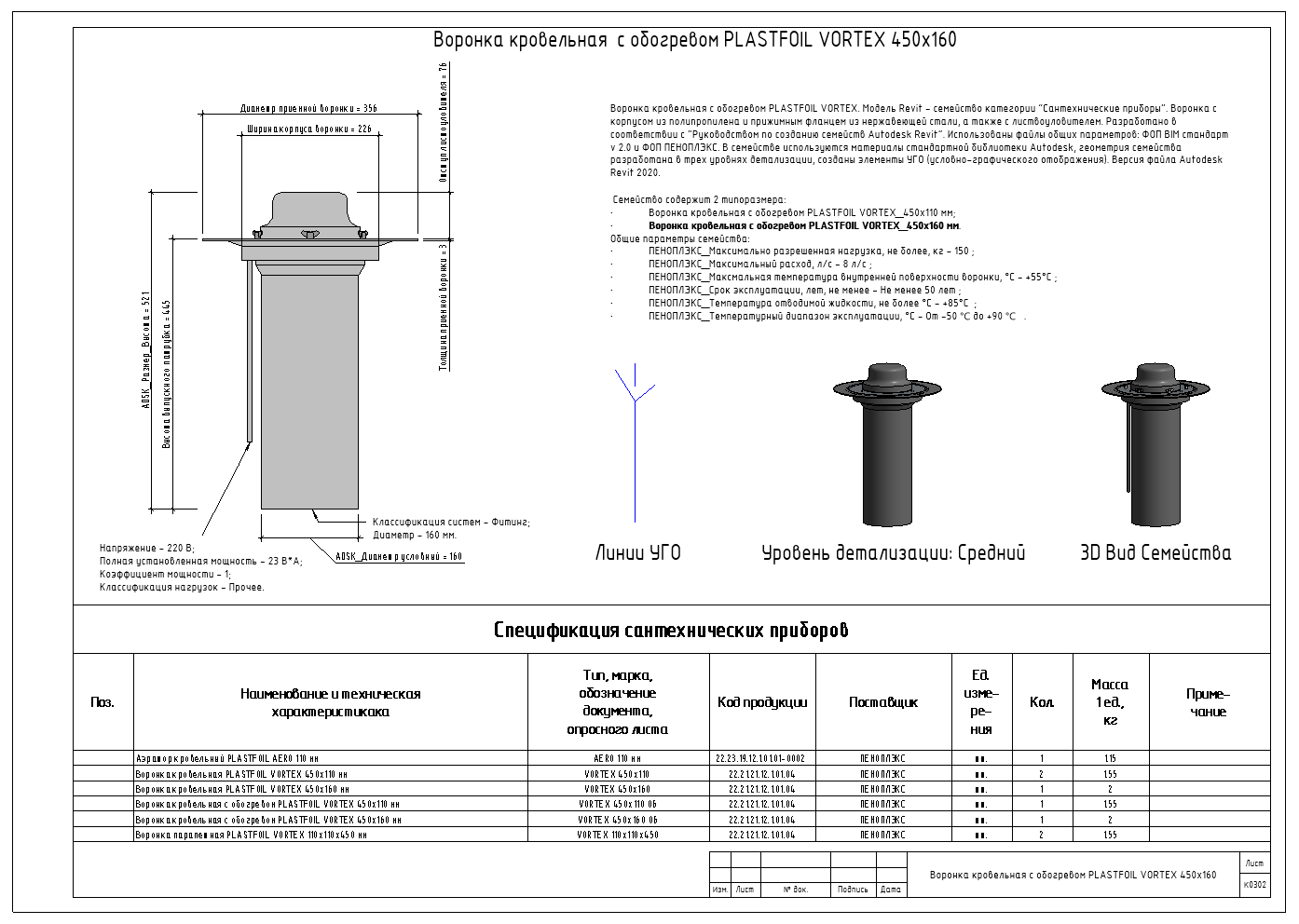

и разработано в соответствии с "Руководством по созданию семейств Autodesk Revit". Использованы файлы общих параметров: ФОП BIM стандарт v 2.0 и ФОП ПЕНОПЛЭКС. В семействе используются материалы стандартной библиотеки Autodesk, геометрия семейства разработана в трех уровнях детализации, созданы элементы УГО (условно-графического отображения). Версия файла Autodesk Revit 2020.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	pnp_voronkakrovelnaya_plastfoil_vortex_obogrev_tu4.rfa	660 KB	Revit 2020
pdf	tehlistnamaterialvoronkakrovelnayaplastfoilvortex_.pdf	206 KB	—
rvt	specifikaciyasantehnicheskihpriborov.rvt	388 KB	Revit 2020

Типоразмеры (2)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Наименование краткое ADSK_Наименование краткое	Комментарии к типоразмеру
Воронка кровельная с обогревом PLASTFOIL VORTEX_450х110 мм	VORTEX 450х110 ОБ	1.55	1,55 кг	Воронка кровельная с обогревом PLASTFOIL VORTEX 450х110 мм	110 мм	PLASTFOIL VORTEX 450х110 мм с обогревом	PLASTFOIL VORTEX 450х110 с обогревом
Воронка кровельная с обогревом PLASTFOIL VORTEX_450х160 мм	VORTEX 450х160 ОБ	2	2 кг	Воронка кровельная с обогревом PLASTFOIL VORTEX 450х160 мм	160 мм	PLASTFOIL VORTEX 450х160 мм с обогревом	PLASTFOIL VORTEX 450х160 с обогревом

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Изделия, ограждения
Материалы	Поливинилхлорид (PVC), Пенополистирол экструзионный (XPS)
Сайт производителя	Перейти
Размеры
Высота	450 mm
Диаметр	160 mm
Общие характеристики
Количество ADSK Количество	1
Напряжение ADSK Напряжение	220 В
Обозначение ADSK Обозначение	ТУ 4863-001-95431139-2015
Ток ADSK Ток	0 А
Единица измерения ADSK_Единица измерения	шт.
