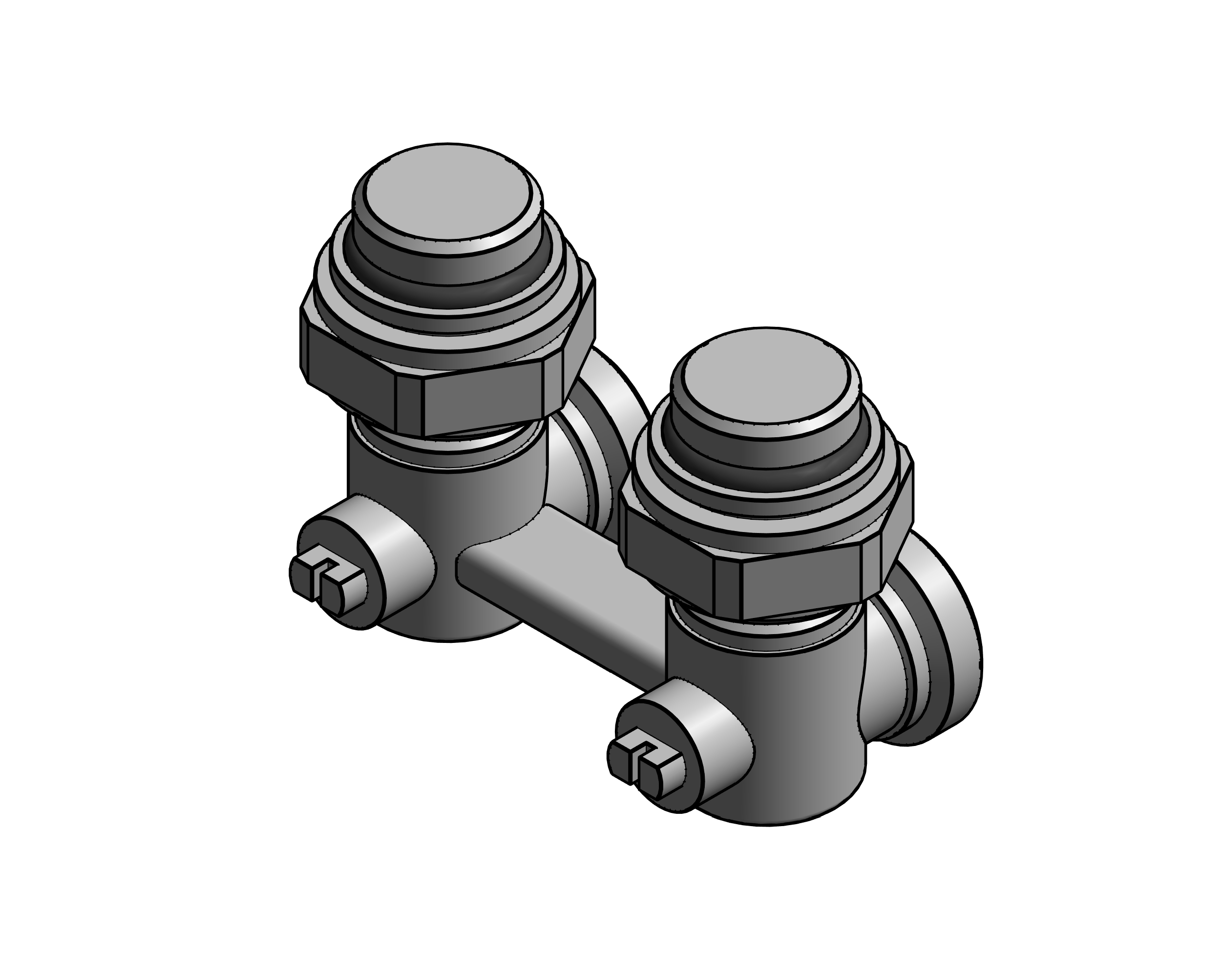

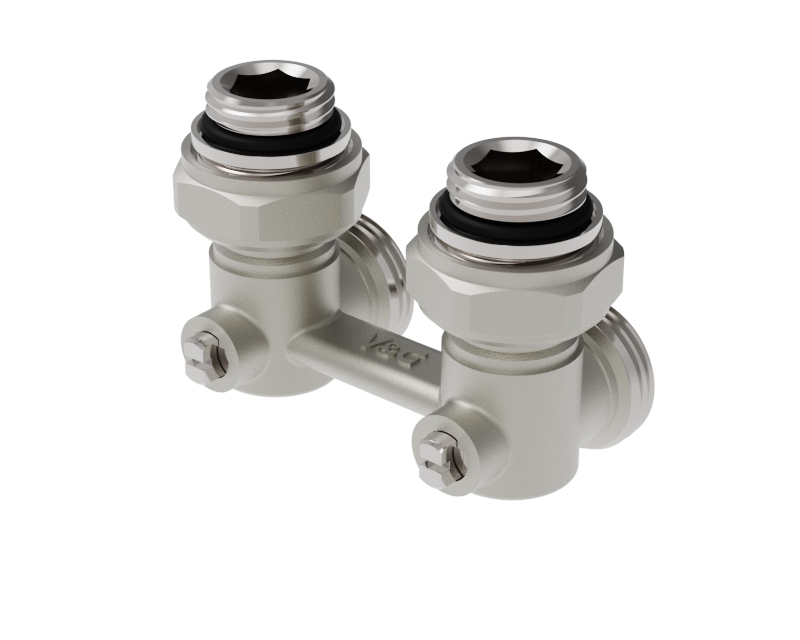

Узел Н-образный угловой с самоуплотняющимися адаптерами и шаровыми затворами VG-605201

Name: Узел Н-образный угловой с самоуплотняющимися адаптерами и шаровыми затворами VG-605201
Brand: VALOGIN

Обновлено в 2023 году

Описание

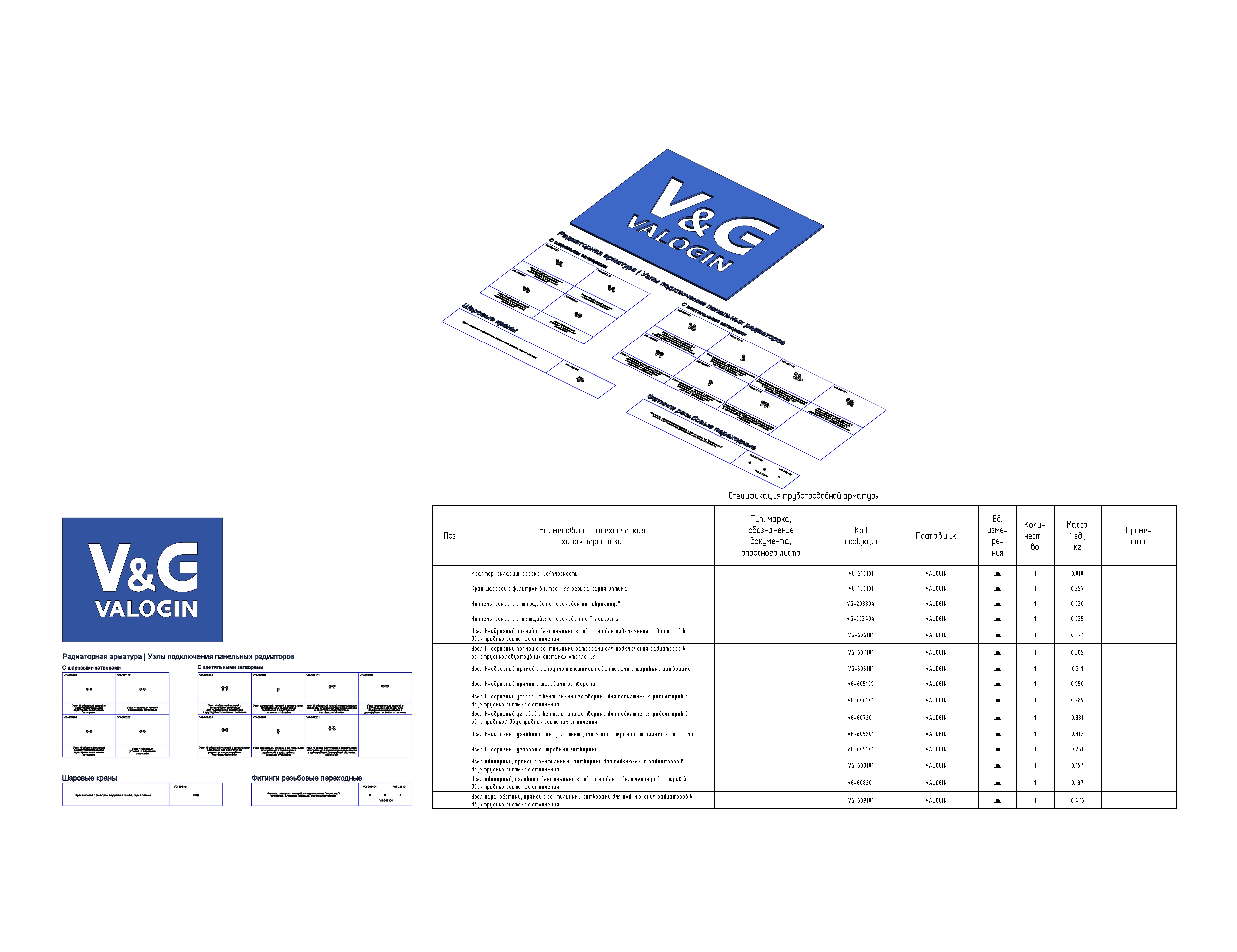

Версия программы Autodesk Revit 2019. ФОП от ADSK 2021. В каталоге VALOGIN разработаны необходимые спецификации для подсчета всех изделий. Также в средней и низкой детализации присутсвует УГО. Назначение: Н-образный узел применяется для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» и межосевым расстоянием 50 мм. Для подключения отопительных приборов с присоединительными патрубками 1/2" необходимо использовать ниппель самоуплотняющийся с переходом на евроконус (артикул VG-203304). Также узел позволяет провести демонтаж или техническое обслуживание отопительного прибора без слива всей системы отопления. Изделие применяется в двухтрубных системах отопления.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	vg_instrukciyaporabotesmodelyamivalogin.pdf	1.8 MB	—
rvt	vg_armatura_uzlypodklyucheniyaradiatorov-krany_valogin.rvt	20.8 MB	Revit 2019
rfa	vg_armatura_uzelnijnegopodklyucheniyaradiatorov_h-obraznyyuglovoy_vg-605201_valogin.rfa	544 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	54 mm
Ширина	83 mm
Длина	22 mm
Вес	312 g
Параметры в файлах моделей
Наименование ADSK Наименование	Узел Н-образный угловой с самоуплотняющимися адаптерами и шаровыми затворами
Пробное давление	1.5 МПа
Группирование ADSK Группирование	Радиаторная арматура
Средний полный срок службы	20 лет
Версия Revit ADSK_Версия Revit	2019
