Узел Н-образный угловой с вен-тильными затворами для подключения радиаторов в однотрубных/ двухтрубных системах отопления VG-607201

Name: Узел Н-образный угловой с вен-тильными затворами для подключения радиаторов в однотрубных/ двухтрубных системах отопления VG-607201
Brand: VALOGIN

Обновлено в 2023 году

Описание

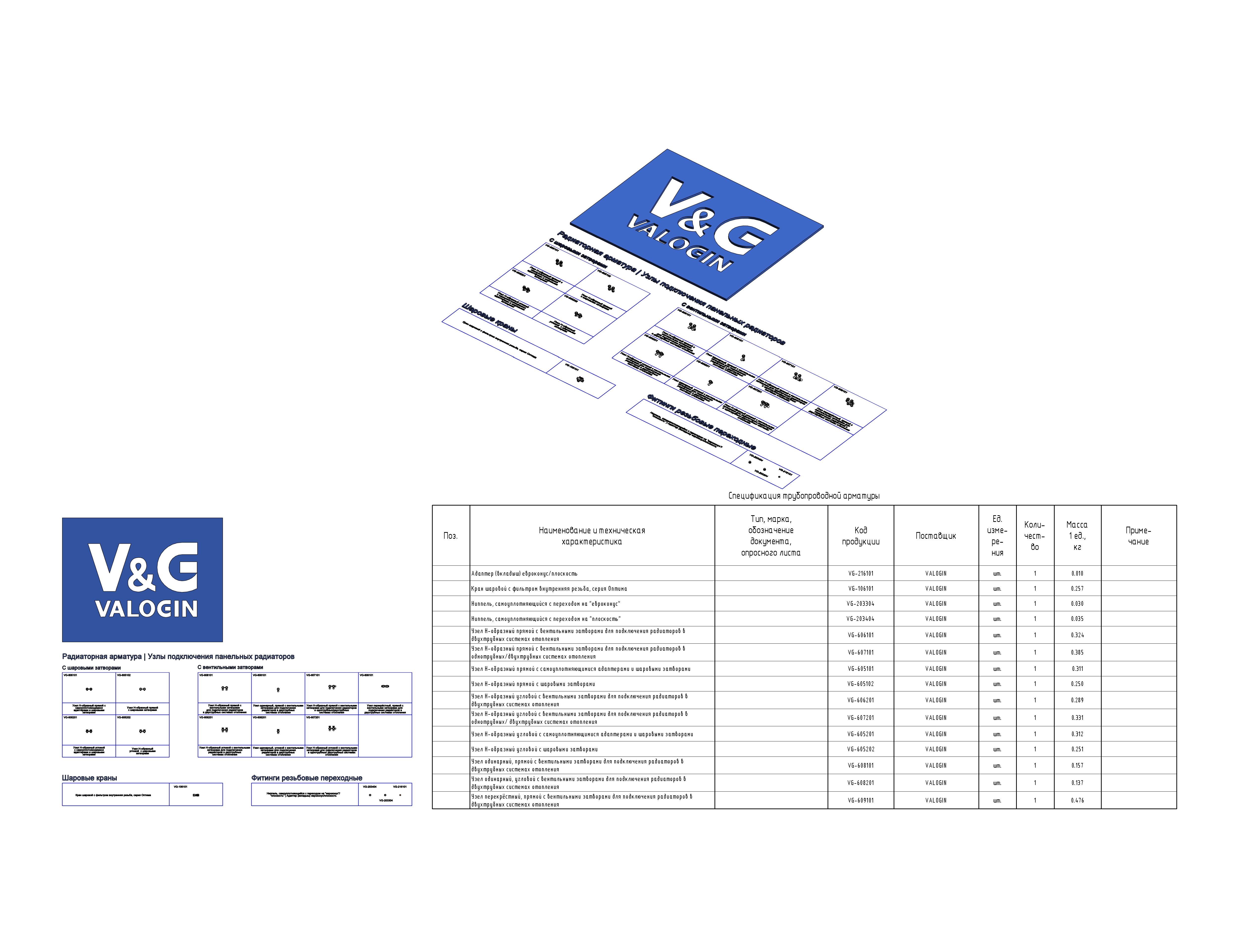

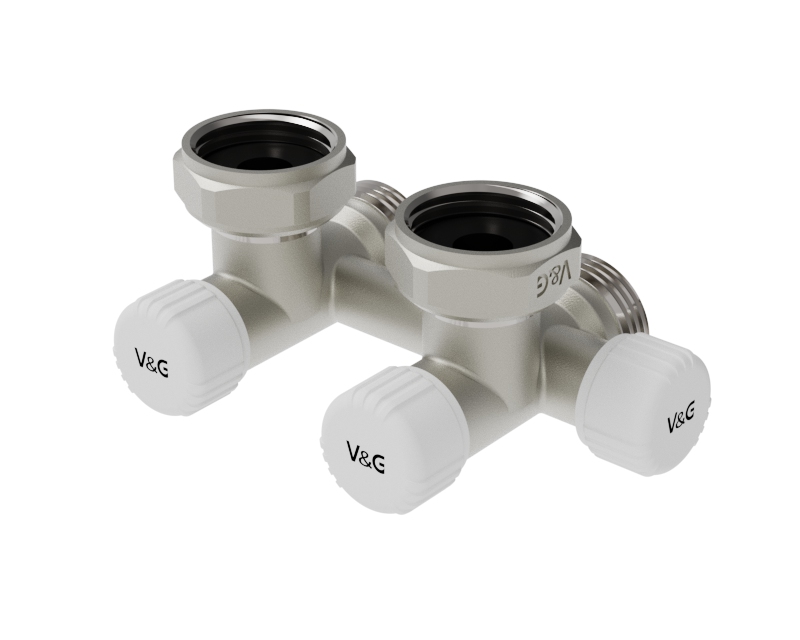

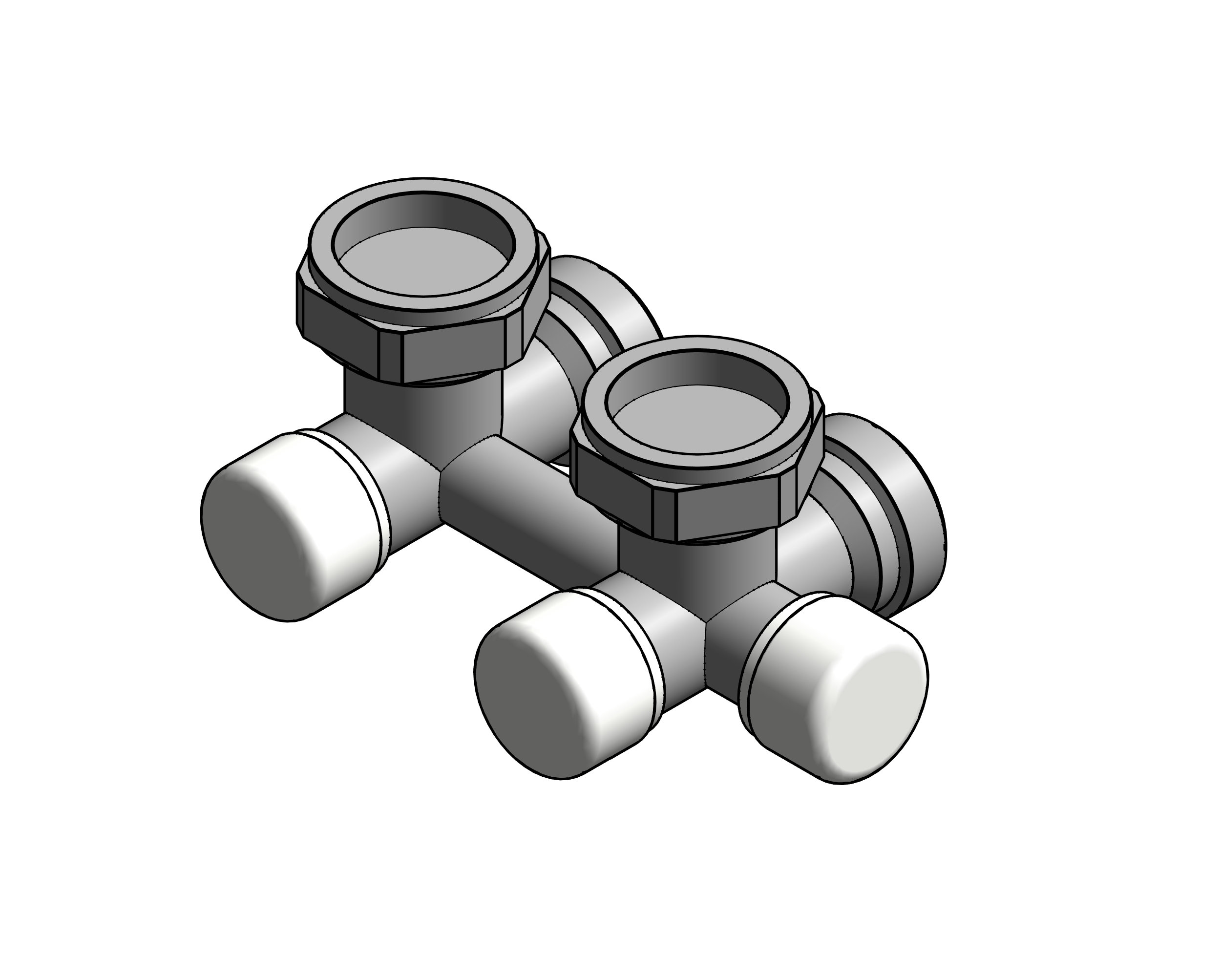

Версия программы Autodesk Revit 2019. ФОП от ADSK 2021. В каталоге VALOGIN разработаны необходимые спецификации для подсчета всех изделий. Также в средней и низкой детализации присутсвует УГО. Назначение: Н-образные узлы арт. VG-607101 и арт. VG-607201 применяются для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» или внутренней резьбой 1/2" и межосевым расстоянием патрубков 50 мм. Н-образные узлы данной серии предназначены для применения в однотрубной системе отопления, а также при полном перекрытии встроенного байпаса могут применяться в двухтрубной системе отопления.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	vg_instrukciyaporabotesmodelyamivalogin.pdf	1.8 MB	—
rvt	vg_armatura_uzlypodklyucheniyaradiatorov-krany_valogin.rvt	20.8 MB	Revit 2019
rfa	vg_armatura_uzelnijnegopodklyucheniyaradiatorov_h-obraznyyuglovoy_vg-607201_valogin.rfa	584 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	33 mm
Ширина	64 mm
Длина	99 mm
Вес	331 g
Параметры в файлах моделей
TypeName	VG_Арматура_УзелНижнегоПодключенияРадиаторов_H-образныйУгловой_VG-607201_VALOGIN
Количество ADSK Количество	1
Версия семейства ADSK_Версия семейства	v.1.0
Номинальное давление	1.0 МПа
URL документации изделия ADSK_URL документации изделия	https://valogin.technology/image/catalog/VG-tehpasport/%D0%A2%D0%B5%D1%85%D0%BF%D0%B0%D1%81%D0%BF%D0%BE%D1%80%D1%82%20%D0%A3%D0%97%D0%9B%D0%AB%20%D0%92%D0%93.607.01%D0%9F%D0%A1.pdf
