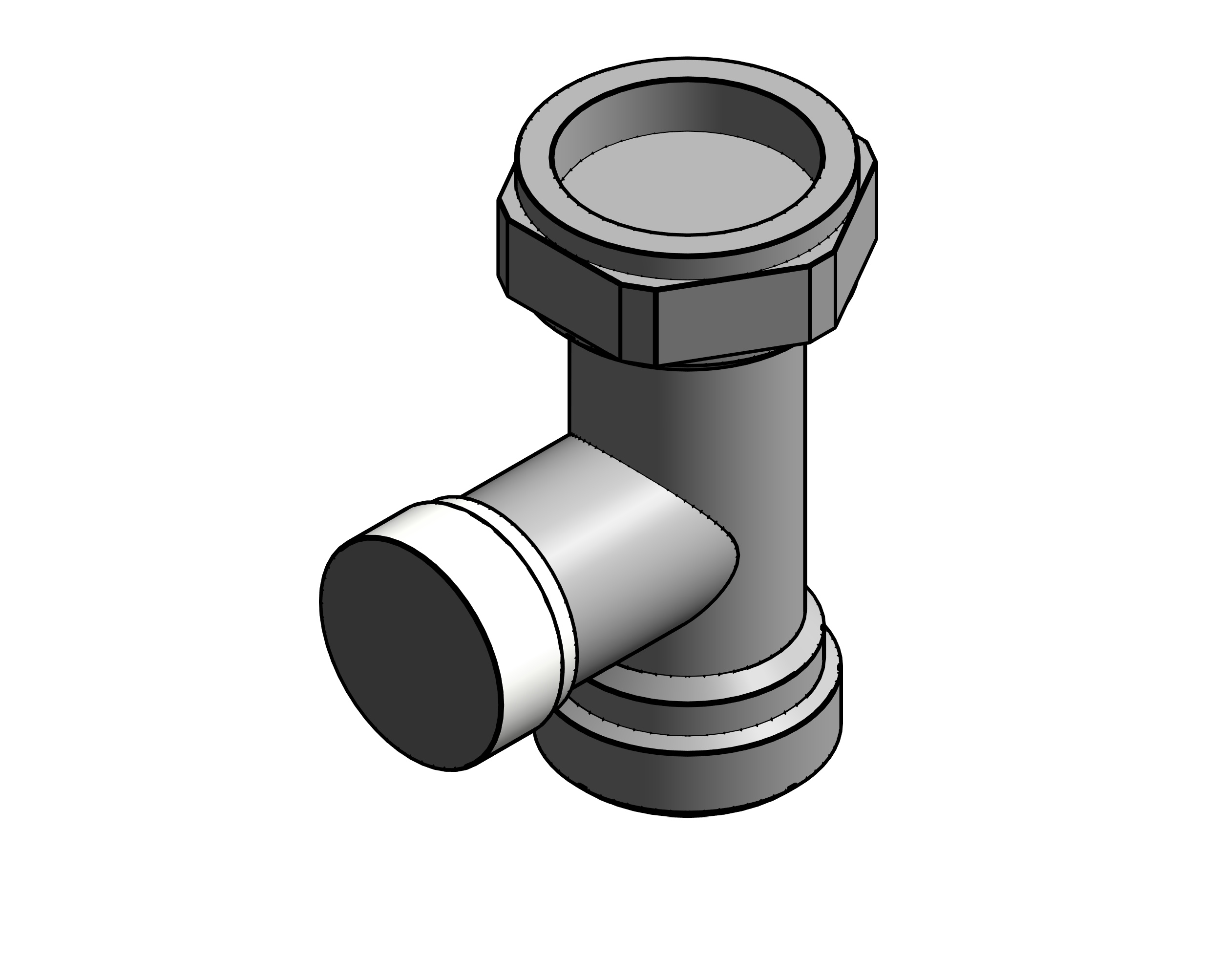

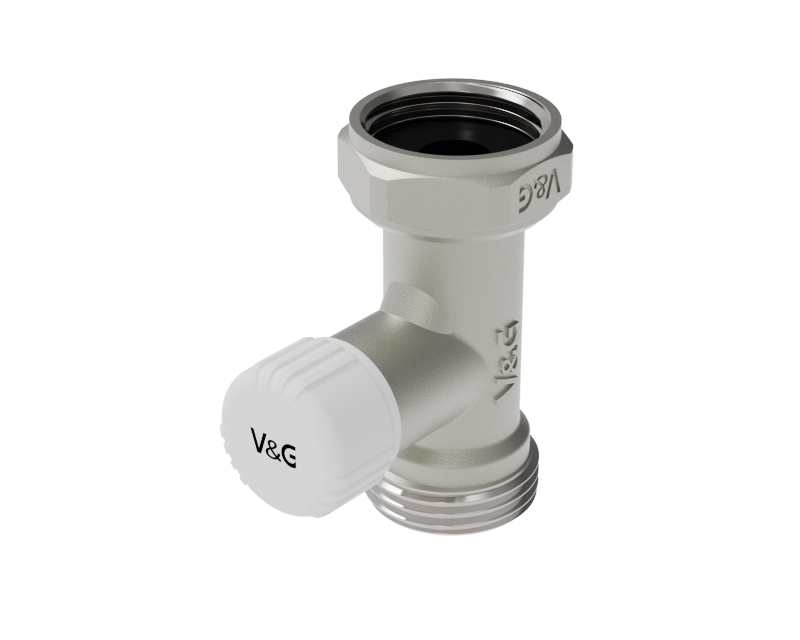

Узел одинарный, прямой с вентильными затворами для подключения радиаторов в двухтрубных системах отопления VG-608101

Name: Узел одинарный, прямой с вентильными затворами для подключения радиаторов в двухтрубных системах отопления VG-608101
Brand: VALOGIN

Обновлено в 2023 году

Описание

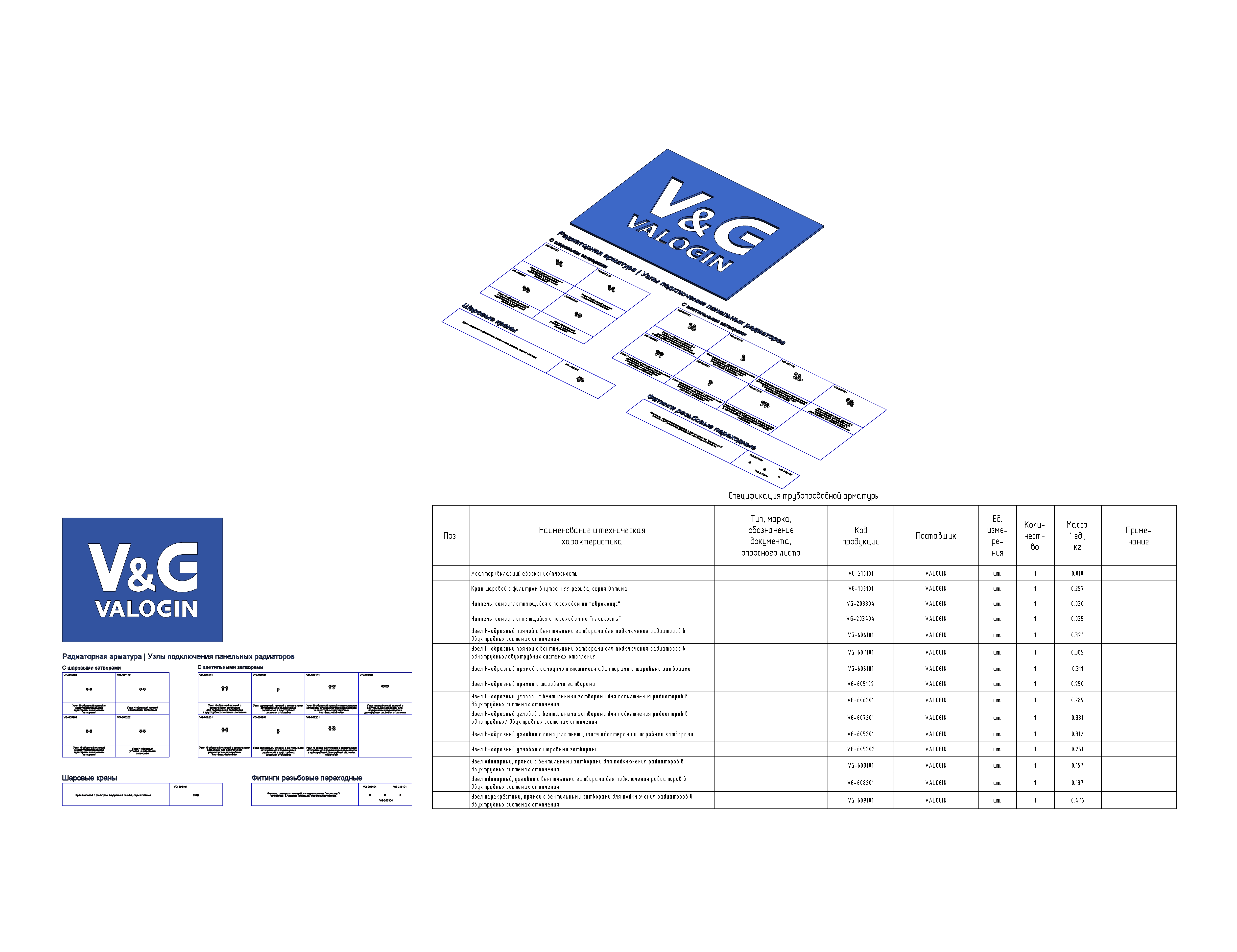

Версия программы Autodesk Revit 2019. ФОП от ADSK 2021. В каталоге VALOGIN разработаны необходимые спецификации для подсчета всех изделий. Также в средней и низкой детализации присутсвует УГО. Назначение: Одинарные узлы арт. VG-608101 и VG-608201 применяются для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» или внутренней резьбой 1/2" и с любым межосевым расстоянием патрубков. Для подключения одного радиатора необходимо два одинарных узла.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	vg_instrukciyaporabotesmodelyamivalogin.pdf	1.8 MB	—
rvt	vg_armatura_uzlypodklyucheniyaradiatorov-krany_valogin.rvt	20.8 MB	Revit 2019
rfa	vg_armatura_uzelnijnegopodklyucheniyaradiatorov_odinarnyypryamoy_vg-608101_valogin.rfa	552 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	61 mm
Ширина	33 mm
Длина	39 mm
Вес	157 g
Параметры в файлах моделей
Максимальная рабочая температура теплоносителя	120 °C
Средний полный срок службы	20 лет
Наименование ADSK Наименование	Узел одинарный, прямой с вентильными затворами для подключения радиаторов в двухтрубных системах отопления
BL Разработано	support@bimlib.pro
URL документации изделия ADSK_URL документации изделия	https://valogin.technology/image/catalog/VG-tehpasport/%D0%A2%D0%B5%D1%85%D0%BF%D0%B0%D1%81%D0%BF%D0%BE%D1%80%D1%82%20%D0%A3%D0%97%D0%9B%D0%AB%20%D0%92%D0%93.606-9.01%D0%9F%D0%A1.pdf
