Узел перекрёстный, прямой с вен-тильными затворами для подключения радиаторов в двухтрубных системах отопления VG-609101

Name: Узел перекрёстный, прямой с вен-тильными затворами для подключения радиаторов в двухтрубных системах отопления VG-609101
Brand: VALOGIN

Обновлено в 2023 году

Описание

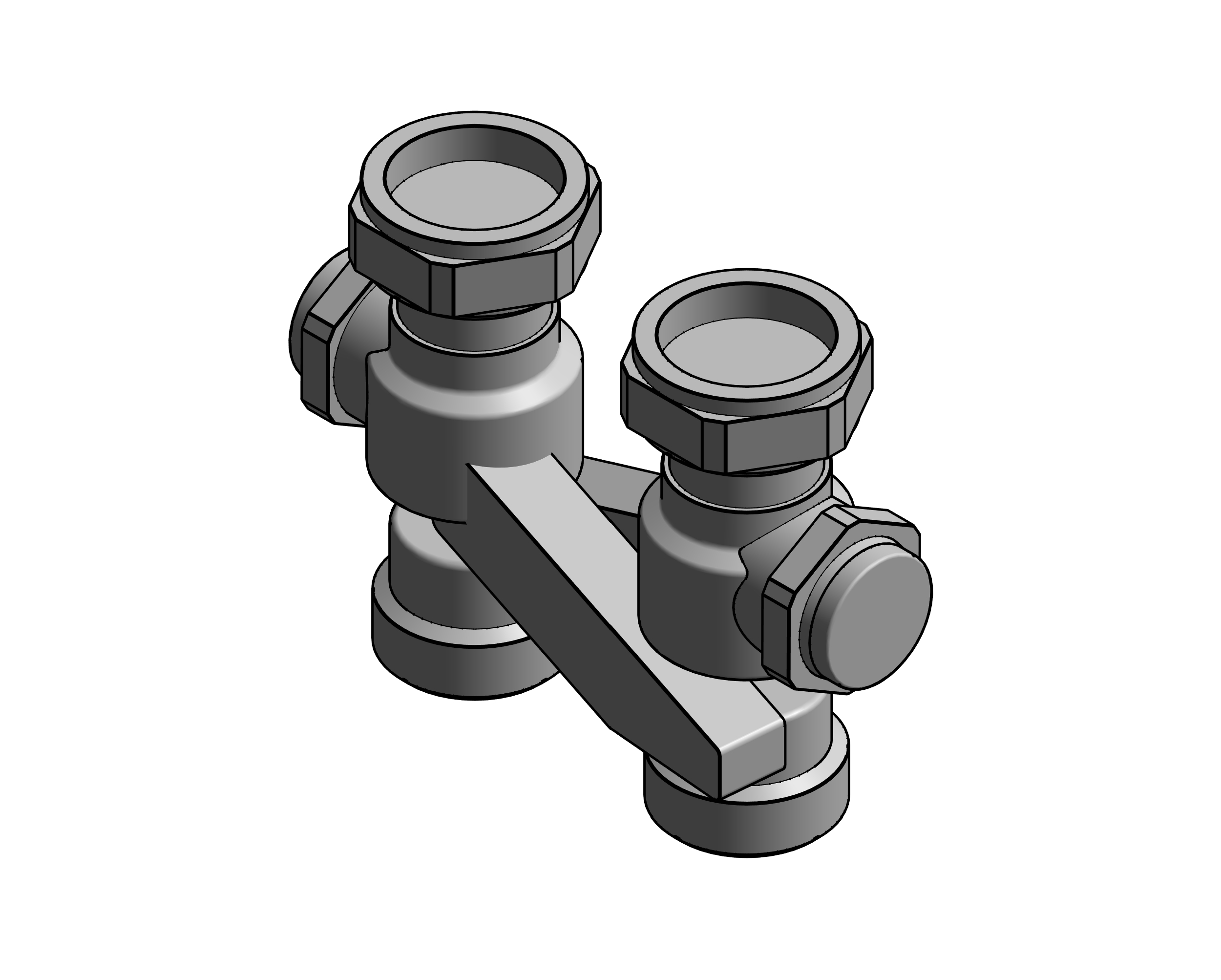

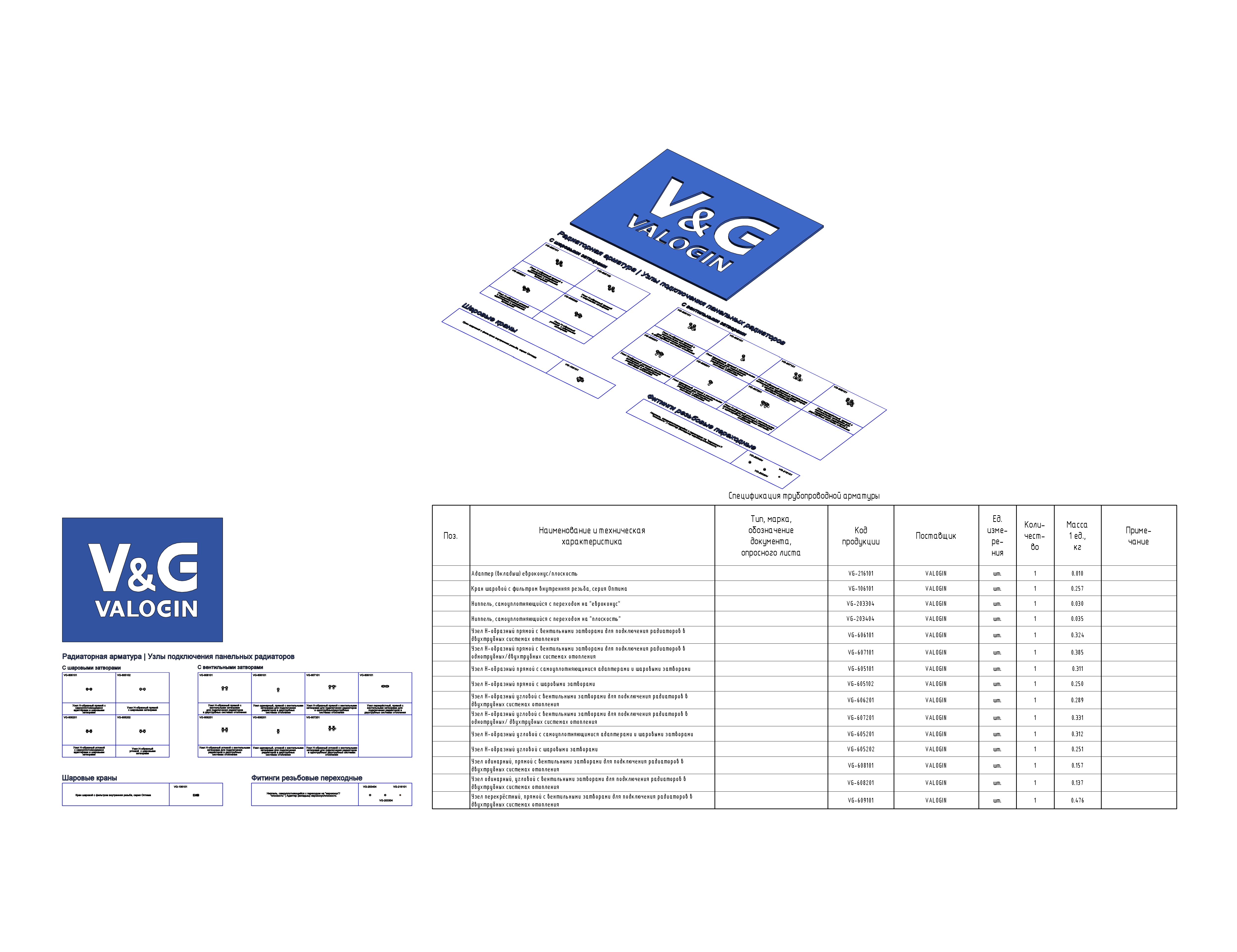

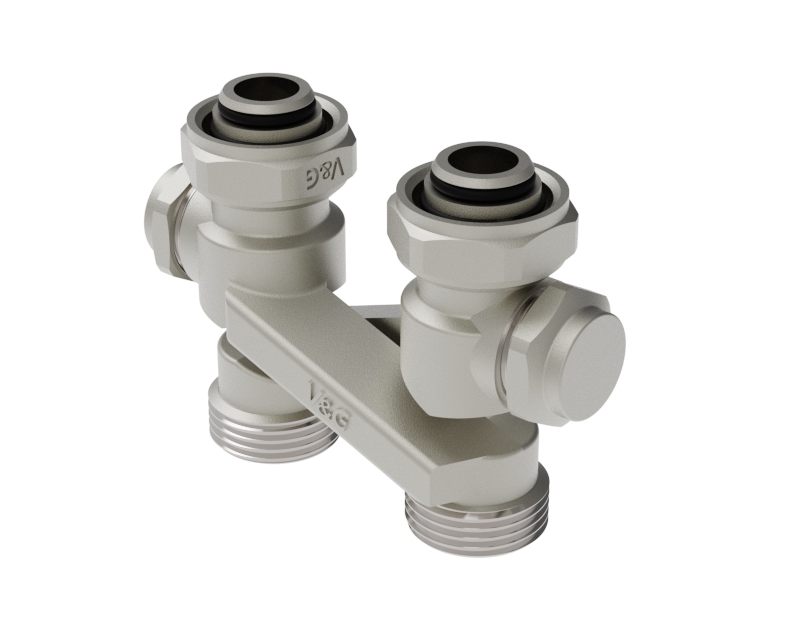

Версия программы Autodesk Revit 2019. ФОП от ADSK 2021. В каталоге VALOGIN разработаны необходимые спецификации для подсчета всех изделий. Также в средней и низкой детализации присутсвует УГО. Назначение: Применяется для перенаправления подающего и обратного потока при межосевом расстоянии штуцеров 50 мм и присоединительными размерами типа 3/4" «евроконус» или внутренней резьбой 1/2". Для подключения перекрёстного узла к отопительному прибору с патрубками 1/" необходимо использовать ниппель самоуплотняющийся с переходом на «евроконус» VG-203304.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	vg_instrukciyaporabotesmodelyamivalogin.pdf	1.8 MB	—
rvt	vg_armatura_uzlypodklyucheniyaradiatorov-krany_valogin.rvt	20.8 MB	Revit 2019
rfa	vg_armatura_uzelnijnegopodklyucheniyaradiatorov_perekrestnyypryamoy_vg-609101_valogin.rfa	568 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	75 mm
Ширина	30 mm
Длина	99 mm
Вес	476 g
Параметры в файлах моделей
Наименование краткое ADSK_Наименование краткое	Узел перекрёстный, прямой
Версия семейства ADSK_Версия семейства	v.1.0
Размер	3/4", «евроконус»
Масса ADSK Масса	0.476
TypeName	VG_Арматура_УзелНижнегоПодключенияРадиаторов_ПерекрестныйПрямой_VG-609101_VALOGIN
