Навесной вентилируемый фасад U-kon. ATC-114 LT-147p. HPL-панели

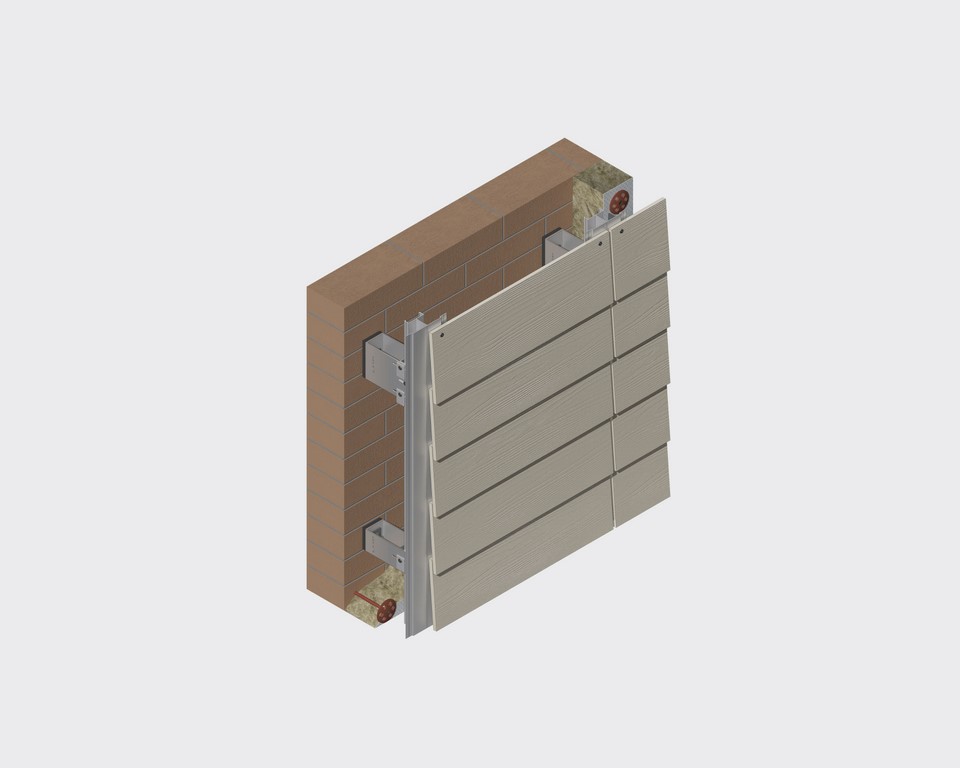

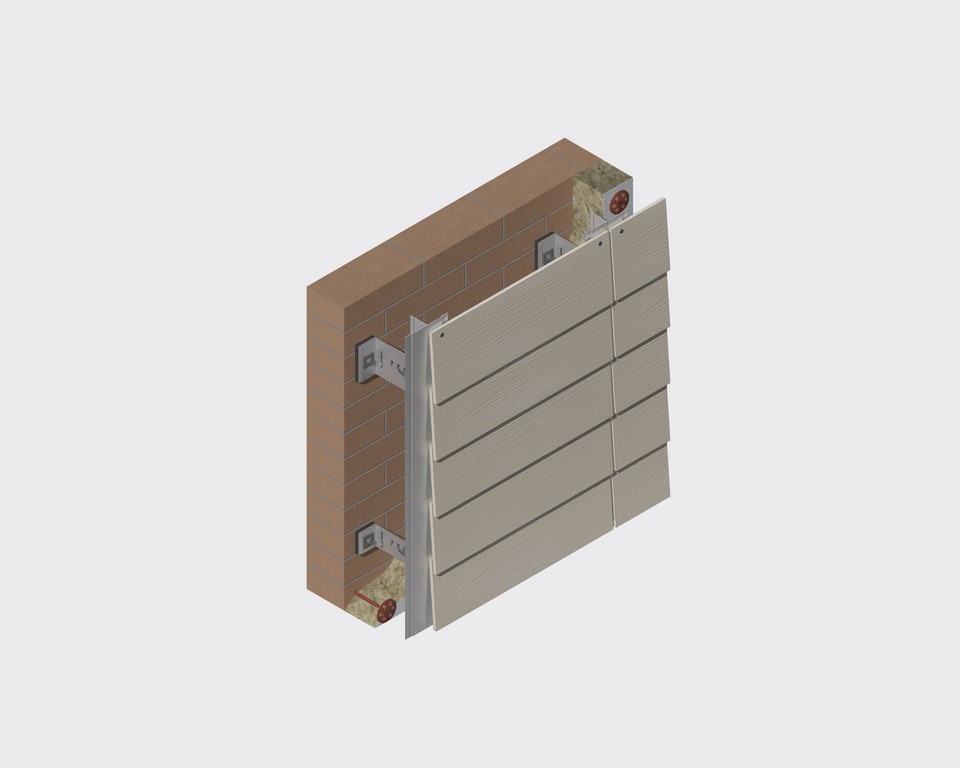

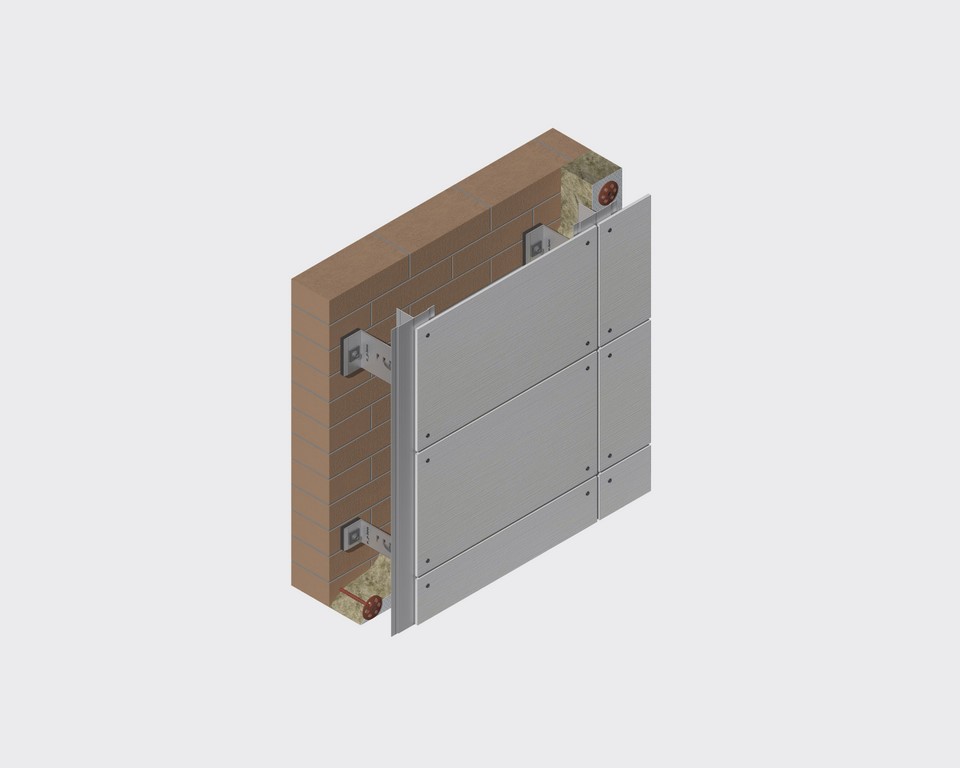

В качестве облицовки основной плоскости фасада в НФС "U-kon" типов ATC-114, ATC-228, LT-147 и LT-228 используются панели из декоративного бумажно-слоистого пластика высокого давления HPL(Compact) FunderMax марки Max Exterior F-Quality толщиноӣ 6,8 и 10 мм. Монтаж облицовочных панелей на основной плоскости фасада ведется снизу-вверх. Крепление панелей к вертикальным направляющим каркаса системы - видимое (для плит толщиной 6, 8, 10 мм) и скрытое (для плит толщиной 8, 10 мм).
Крепление панелей видимым способом к направляющим каркаса НФС осуществляется при помощи метизов из алюминиевого сплава или нержавеющей стали, рекомендованных производителем панелей и допущенных к применению ФАУ "ФЦС" (см. АТР листы 1.7 - 1.17). При креплении панелей вытяжными заклепками применяются втулки из коррозионностойкой стали, возможно крепление панелей заклепками без втулок, при использовании оборудования, обеспечивающего подвижное сопряжение элементов для исключения жесткой фиксации облицовочной панели. Шаг крепления облицовочных панелей, а также центры отверстий и их диаметры для установки элементов крепления подбираются по статическому расчету с учетом рекомендаций производителя панелей. Каждая панель должна иметь не менее четырех точек крепления и не более двух "неподвижных" точек крепления.
При увеличенном шаге вертикальных направляющих, а также для крепления облицовочных панелей с требуемым шагом установки заклепок могут применяться дополнительные горизонтальные профили, устанавливаемые по статическому расчету (см. АТР лист 1.8).
Крепление панелей к вертикальным направляющим системы скрытым способом осуществляется при помощи алюминиевых крепежных элементов - аграф, устанавливаемых с тыльной стороны плиты с помощью фасадных анкеров или винтов (см. АТР листы 1.18-1.32). Аграфы следует устанавливать не менее чем в двух горизонтальных уровнях по высоте каждой панели, не менее двух в каждом уровне. Шаг расстановки аграф, а также их установка от края панели должны приниматься по расчету с учетом рекомендаций производителя панели. Монтаж плит осуществляется путем установки крепежных элементов плиты на горизонтальные алюминиевые профили, закрепленные к вертикальным направляющим системы при помощи алюминиевых заклепок с сердечником из коррозионностойкой стали. Регулировка положения и закрепление панели на горизонтальных профилях осуществляется регулировочными винтами (болтами) и фиксирующими винтами (алюминиевыми или стальными метизами), устанавливаемыми в одной из аграф верхнего уровня каждой панели.
При креплении горизонтальных профилей к вертикальным направляющим одна заклепка должна устанавливаться в круглое отверстие, все остальные - подвижно с помощью овальных горизонтальных отверстий и насадки на клепатель, обеспечивающих подвижное соединение элементов при термических деформациях профилей.
По периметру сопряжения НФС с оконными (дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба "открытого" или "скрытого" типа (см. АТР листы 1.33-1.41).
В качестве облицовки верхнего и боковых откосов проемов допускается использовать панели из декоративного бумажно-слоистого пластика высокого давления HPL (Compact) FunderMax марки Max Exterior F-Quality поверх "скрытого" стального противопожарного короба, закрепление облицовочных панелей к элементам короба должно осуществляться:
- метизами из коррозионностойкой стали при толщине облицовочных панелей 6, 8, 10 мм;
- стальными распорными анкерами цангового типа, шурупами или резьбовыми заклепками при толщине облицовочных панелей 8, 10 мм.
Данный альбом технических решений носит информационный характер, при проектировании необходимо руководствоваться актуальными ТС и экспертными заключениями по результатам огневых испытаний (гост 31251).
В номенклатуру применяемых в системе деталей и профилей могут вноситься изменения. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
