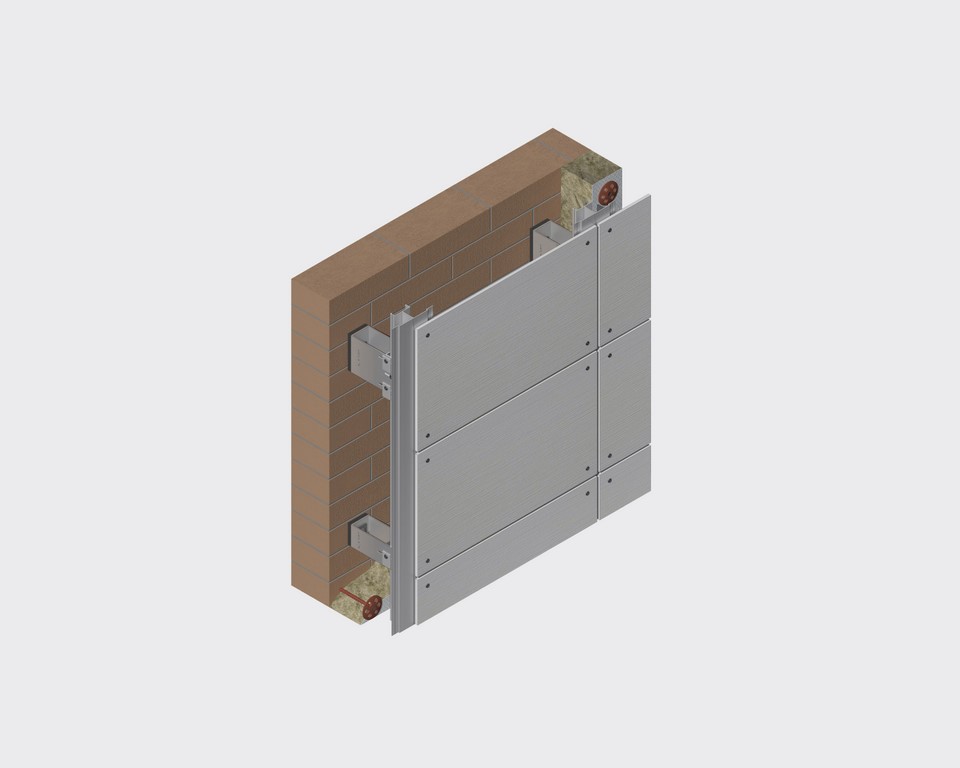

Навесной вентилируемый фасад U-kon. АТС-114 LT-147р. Фиброцементные плиты

В качестве облицовки основной плоскости фасада в системе применяются фиброцементные плиты EQUITONE производства «Eternit N. V.» (Бельгия), EQUITONE производства «Eternit А.Б.» (Германия), толщиной 8-12 мм с видимым способом крепления.
Монтаж облицовочных плит на основной плоскости фасада ведется снизу вверх.
Крепление облицовочных плит толщиной 8-12 мм осуществляется вытяжными заклепками из коррозионностойкой стали или вытяжными алюминиевыми заклепками с сердечником из коррозионностойкой стали с втулками, также из коррозионностойкой стали. Возможно крепление плит заклепками без втулок, при использовании оборудования, обеспечивающего подвижное сопряжение элементов для исключения жесткой фиксации облицовочной плиты ( см. АТР лист 1.6 ). Шаг крепления фиброцементных плит, а также центры отверстий и их диаметры для установки элементов крепления плит подбираются в соответствии с рекомендациями производителей плит. Каждая плита должна иметь не больше обух "неподвижных " точек крепления.
При увеличенном шаге вертикальных направляющих, а также для крепления облицовочных плит с требуемым шагом установки заклепок, могут применяться дополнительные горизонтальные профили, устанавливаемые по статическому расчету ( см. АТР лист 1. 7).
По периметру сопряжения НФС с оконными ( дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба из тонко лис тобой стали с антикоррозионным покрытием (см. листы АТР 1.17-1.21 ). Допускается облицовка откосов проемов облицовочными плитами поверх противопожарных коробов "скрытого типа " (см. листы АТР 1.19-1.20) .
