Навесной вентилируемый фасад U-kon. ATC-246. Керамогранит
Обновлено в 2023 годуОписание
В качестве облицовочного материала на основной плоскости фасада в системе "U-kon" типов ATC-228 и LT-228 применяются керамогранитные плиты различных марок. В зависимости от марки плиты могут устанавливаться с горизонтальной и вертикальной ориентацией относительно длинной стороны плиты.
Монтаж керамогранитных плит на основной плоскости фасада ведется снизу вверх. Крепление плит к вертикальным направляющим системы осуществляется при помощи алюминиевых крепежных элементов (аграф), устанавливаемых с тыльной стороны плиты с помощью стальных распорных анкеров цангового типа. Анкера должны располагаться на расстоянии от вертикальной и горизонтальной грани плиты в соответствии с действующими ТС и экспертными заключениями, рекомендациями изготовителей анкеров и с учетом толщины и прочности плиты.
Монтаж облицовочной плиты осуществляется двумя способами:

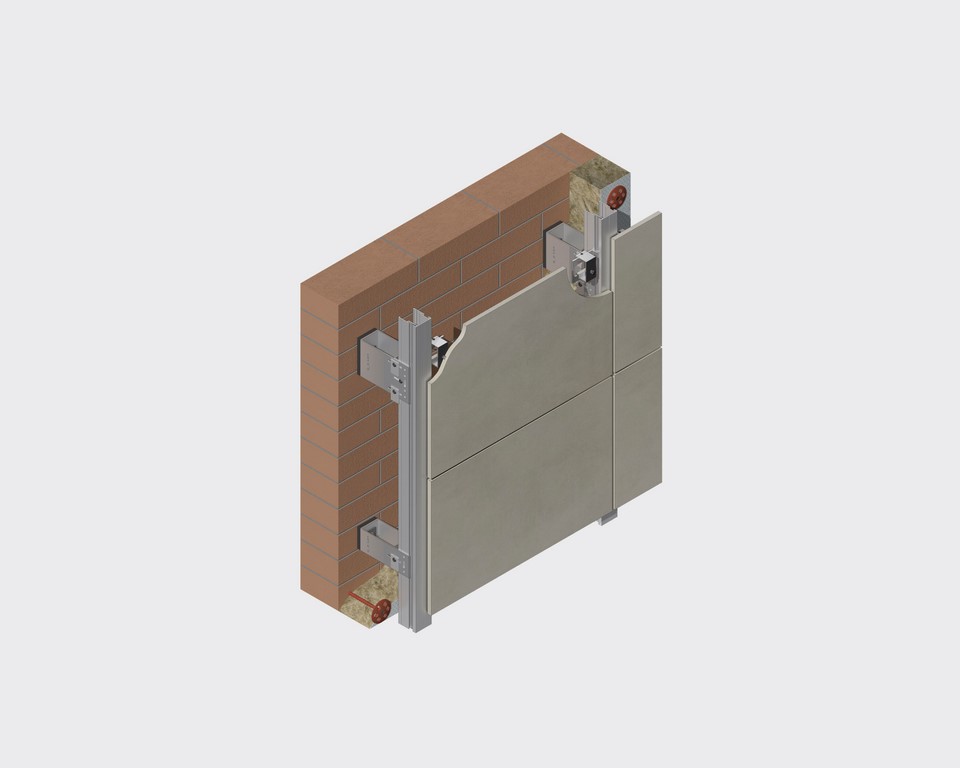

- путем навешивания крепежных элементов - аграф на алюминиевые крепежные элементы, закрепленные на вертикальной направляющей А-46 (АТС-246). После установки плиты осуществляется ее выравнивание при помощи юстировочных винтов аграф верхнего ряда и закрепление одной из них с помощью скобы из коррозионностойкой стали.

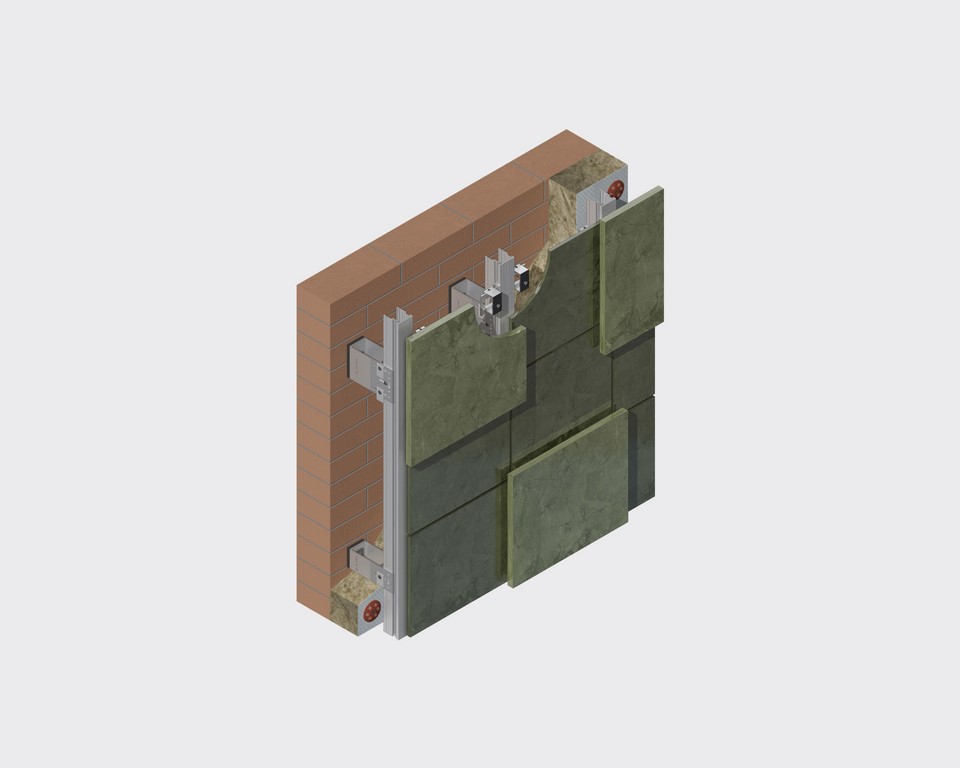

В зависимости от установки крепежных элементов на вертикальную направляющую А-46 (прямая или обратная) возможно изменение вылета отдельных облицовочных плит относительно основной плоскости фасада.
Данный способ крепления применяется при подтверждении требований указанных в действующих ТС и экспертных заключениях.
- путем навешивания аграф на горизонтальные алюминиевые профили, закрепленные на вертикальных направляющих системы при помощи алюминиевых или стальных метизов (АТС-228, LT-228). После установки плиты осуществляется ее выравнивание при помощи юстировочных винтов аграф верхнего ряда и закрепление одной из них к горизонтальному профилю с помощью алюминиевых или стальных метизов.
По периметру сопряжения НФС с оконными (дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба "открытого" или "скрытого" типа из тонколистовой стали с антикоррозионным покрытием. Установка противопожарных коробов и конструктивные решения по обрамлению откосов проемов должны соответствовать требованиям экспертных заключений по результатам огневых испытаний (ГОСТ 31251-2008).
При проектировании необходимо руководствоваться требованиями актуальных ТС и заключений о пожарной безопасности (ГОСТ 31251-2008) системы и, при необходимости, дополнительными прочностными расчетами. Сечение элементов НФС "U-kon" подбираются по актуальной номенклатуре изделий "U-kon" и покупных материалов при проектировании конкретного объекта и должны быть подтверждены прочностным расчетом. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
Монтаж керамогранитных плит на основной плоскости фасада ведется снизу вверх. Крепление плит к вертикальным направляющим системы осуществляется при помощи алюминиевых крепежных элементов (аграф), устанавливаемых с тыльной стороны плиты с помощью стальных распорных анкеров цангового типа. Анкера должны располагаться на расстоянии от вертикальной и горизонтальной грани плиты в соответствии с действующими ТС и экспертными заключениями, рекомендациями изготовителей анкеров и с учетом толщины и прочности плиты.
Монтаж облицовочной плиты осуществляется двумя способами:
- путем навешивания крепежных элементов - аграф на алюминиевые крепежные элементы, закрепленные на вертикальной направляющей А-46 (АТС-246). После установки плиты осуществляется ее выравнивание при помощи юстировочных винтов аграф верхнего ряда и закрепление одной из них с помощью скобы из коррозионностойкой стали.
В зависимости от установки крепежных элементов на вертикальную направляющую А-46 (прямая или обратная) возможно изменение вылета отдельных облицовочных плит относительно основной плоскости фасада.
Данный способ крепления применяется при подтверждении требований указанных в действующих ТС и экспертных заключениях.
- путем навешивания аграф на горизонтальные алюминиевые профили, закрепленные на вертикальных направляющих системы при помощи алюминиевых или стальных метизов (АТС-228, LT-228). После установки плиты осуществляется ее выравнивание при помощи юстировочных винтов аграф верхнего ряда и закрепление одной из них к горизонтальному профилю с помощью алюминиевых или стальных метизов.
По периметру сопряжения НФС с оконными (дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба "открытого" или "скрытого" типа из тонколистовой стали с антикоррозионным покрытием. Установка противопожарных коробов и конструктивные решения по обрамлению откосов проемов должны соответствовать требованиям экспертных заключений по результатам огневых испытаний (ГОСТ 31251-2008).
При проектировании необходимо руководствоваться требованиями актуальных ТС и заключений о пожарной безопасности (ГОСТ 31251-2008) системы и, при необходимости, дополнительными прочностными расчетами. Сечение элементов НФС "U-kon" подбираются по актуальной номенклатуре изделий "U-kon" и покупных материалов при проектировании конкретного объекта и должны быть подтверждены прочностным расчетом. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rvt | Керамогранит АТС-246.rvt | 28.3 MB | Revit 2019 |
Технические характеристики
| Общее | |
| Категория | Архитектурные объекты |
| Тип | Фасады |
| Материалы | Керамика |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 3300 mm |
| Ширина | 4000 mm |
