Навесной вентилируемый фасад U-kon. АТС-414 LT-447 Терракотовые керамические панели

В качестве облицовки основной плоскости фасада в навесной фасадной системе с воздушным зазором "U-kon" (алюминиевый каркас) типов ATC-414 и LT-447 используются плиты керамические (терракота). Плиты могут устанавливаться с горизонтальной или вертикальной ориентацией относительно длинной стороны плиты.
Монтаж керамических плит ведется снизу вверх, крепление плит к каркасу навесной фасадной системы осуществляется с использованием следующих с вариантов крепления:
- горизонтальных стальных или алюминиевых профилей, закрепленных непосредственно к вертикальным направляющим при помощи вытяжных алюминиевых заклепок с сердечником из коррозионностойкой стали, вытяжных заклепок из коррозионностойкой стали или стальных саморезов;
- клипс из алюминиевого сплава, установленных на горизонтальные профили, закрепленные к вертикальным направляющим при помощи вытяжных алюминиевых заклепок с сердечником из коррозионностойкой стали, вытяжных заклепок из коррозионностойкой стали или стальных саморезов;
- клипс из алюминиевого сплава, закрепленных непосредственно к вертикальным направляющим при помощи вытяжных алюминиевых заклепок с сердечником из коррозионностойкой стали, вытяжных заклепок из коррозионностойкой стали или стальных саморезов;

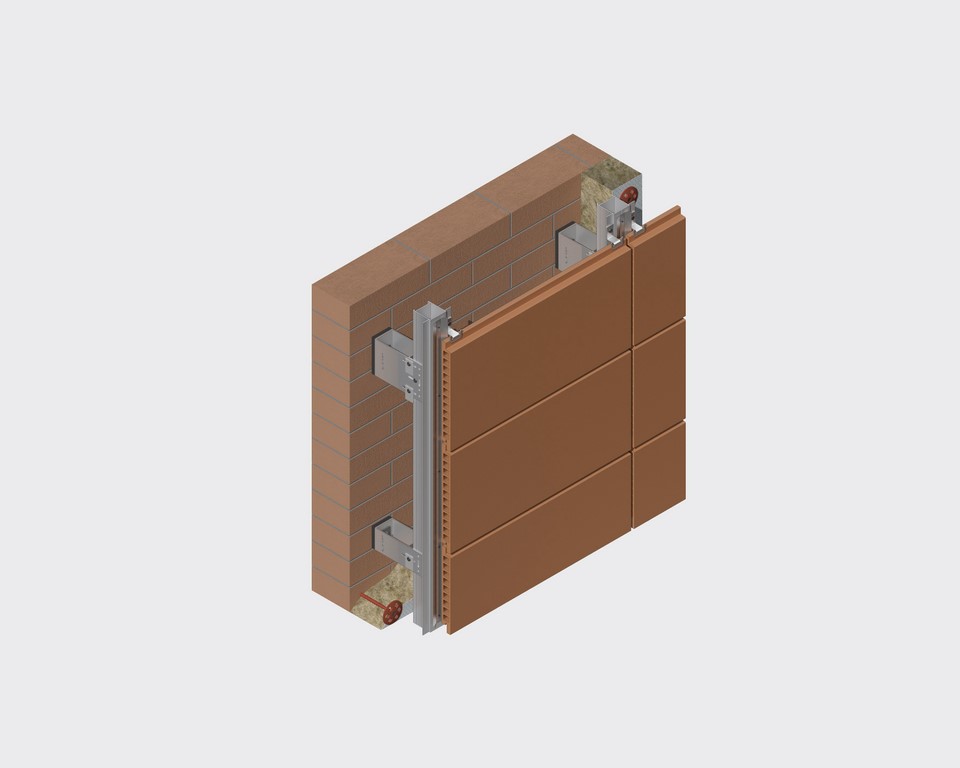

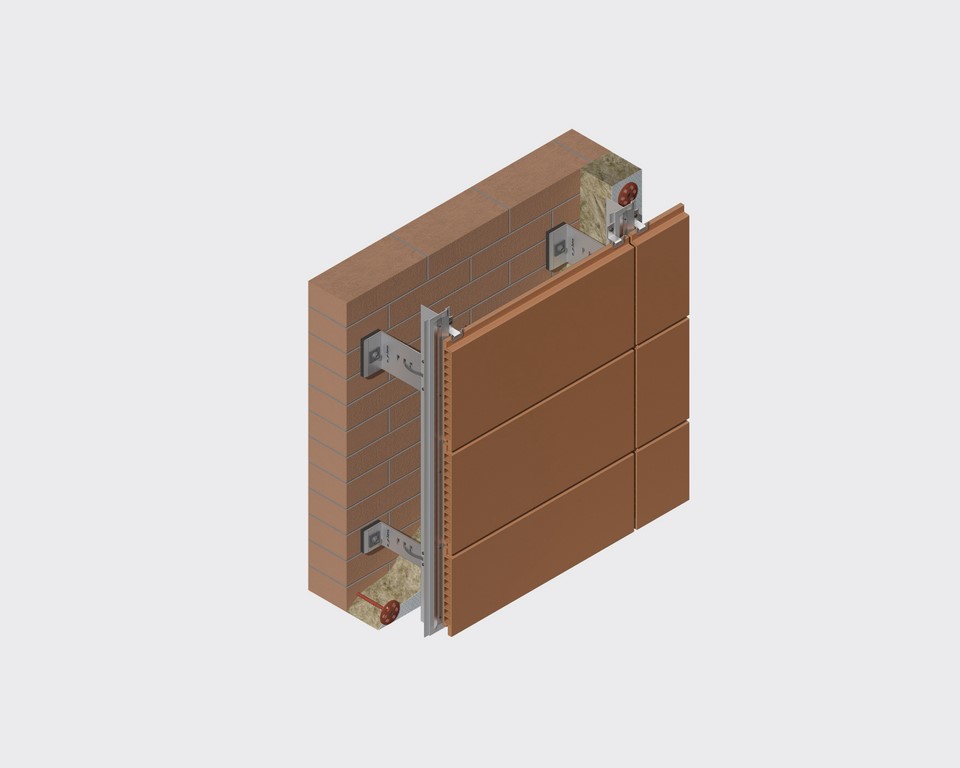

- кляммеров из коррозионностойкой стали, установленных на горизонтальные профили, закрепленные к вертикальным направляющим при помощи вытяжных алюминиевых заклепок с сердечником из коррозионностойкой стали, вытяжных заклепок из коррозионностойкой стали или стальных саморезов;
- кляммеров из коррозионностойкой стали, закрепленных непосредственно к вертикальным направляющим при помощи вытяжных заклепок из коррозионностойкой стали или стальных саморезов;
- клипс из алюминиевого сплава, устанавливаемых в два параллельных горизонтальных продольных паза, выполненных с обратной стороны панели при экструдировании плиты. После установки клипс плита навешивается на горизонтальные направляющие условно «Z»-образной формы, изготовленные из алюминиевого сплава;
- фиксаторов из алюминиевого сплава или из коррозионностойкой стали со штифтом из коррозионностойкой стали, закрепленных к горизонтальным или вертикальным направляющим при помощи вытяжных алюминиевых заклепок с сердечником из коррозионностойкой стали, вытяжных заклепок из коррозионностойкой стали или стальных саморезов;

- вертикальных профилей "под гребенку" из алюминиевого сплава, закрепленных к вертикальным направляющим при помощи вытяжных алюминиевых заклепок с сердечником из коррозионностойкой стали, вытяжных заклепок из коррозионностойкой стали или стальных саморезов. После установки профиля плита навешивается "зубцы" профиля.
Требуемое количество крепежных элементов на одну плиту определяется прочностным расчетом.
В горизонтальные и вертикальные швы между плитами устанавливаются прижимные профили из алюминиевого сплава и/или листовой стали. Прижимные профили могут устанавливаться по всей длине шва или дискретно. Также допускается в качестве прижимных элементов установка клипс из коррозионностойкой стали или уплотнителей из EPDM и ППЭ.
По периметру сопряжения НФС с оконными (дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба "открытого" или "скрытого" типа. Возможность применение терракотовых плит для облицовки откосов проемов поверх стального противопожарного короба "скрытого" типа зависит от марки плит и определяется огневыми испытаниями по ГОСТ 31251-2008.
Данный альбом технических решений носит информационный характер, при проектировании необходимо руководствоваться актуальными эуспертными заключениями по результатам огневых испытаний (по ГОСТ 31251-2008).
В номенклатуру применяемых в системе деталей и профилей могут вноситься изменения. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
