Навесной вентилируемый фасад U-kon. ATC-450. Кирпич

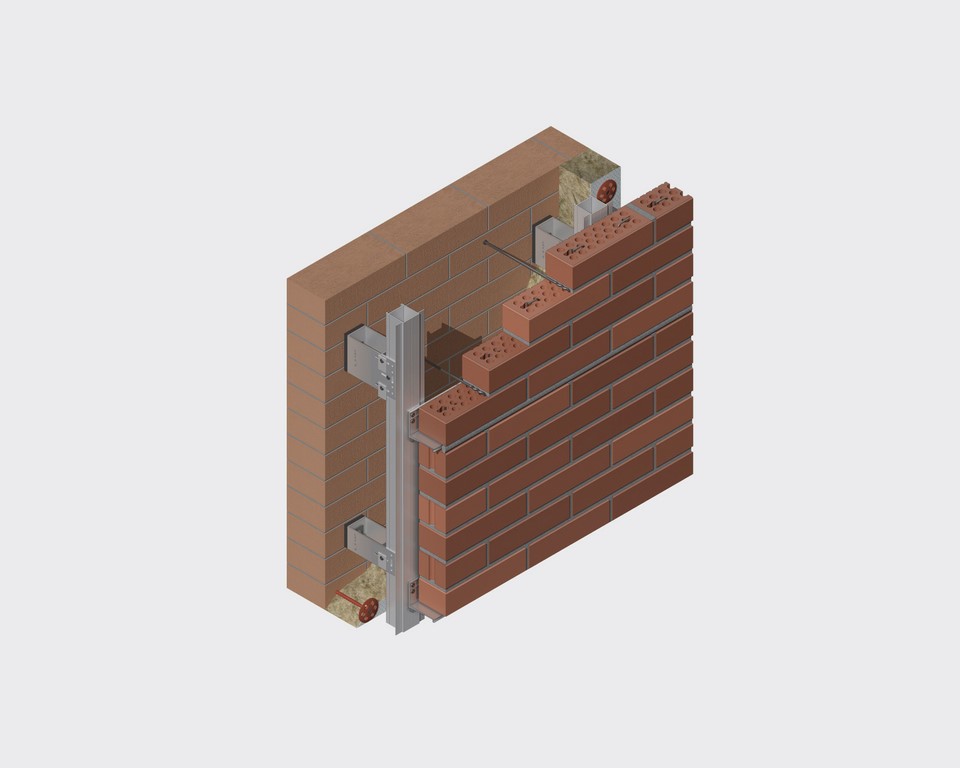

В качестве облицовки основной плоскости фасада в системе используется кладка из кирпича керамического пустотелого.
Монтаж облицовки ведется снизу вверх. Для крепления кирпичной кладки к каркасу НФС используют горизонтальные алюминиевые профили А-467, закрепленные к вертикальным направляющим при помощи вытяжных алюминиевых заклепок с сердечником из коррозионностойкой стали или стальных вытяжных заклепок. Шаг установки горизонтальных профилей А-467 подбирается по расчету в зависимости от веса кирпича, но не более 1,0 м.
Для фиксации кирпичной кладки необходимо выполнить ее крепление к вертикальным направляющим при помощи арматурной сетки и специальных крепёжных элементов. Также допускается крепление арматурных сеток непосредственно к строительному основанию или применение гибких связей.
Схемы крепления см. АТР листы 2-4.
По периметру сопряжения НФС с оконными (дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба из тонколистовой стали с антикоррозионным покрытием. Допускается облицовка откосов проемов керамическим кирпичом поверх стального противопожарного короба (см. АТР листы 10 - 16).
Данный альбом технических решений носит информационный характер, при проектировании необходимо руководствоваться актуальными ТС и экспертными заключениями по результатам огневых испытаний (ГОСТ 31251-2008).
Сечение элементов НФС "U-kon" подбираются по номенклатуре изделий "U-kon" и покупных материалов при проектировании конкретного объекта и должны быть подтверждены прочностным расчетом. В номенклатуру применяемых в системе деталей и профилей могут вноситься изменения. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
