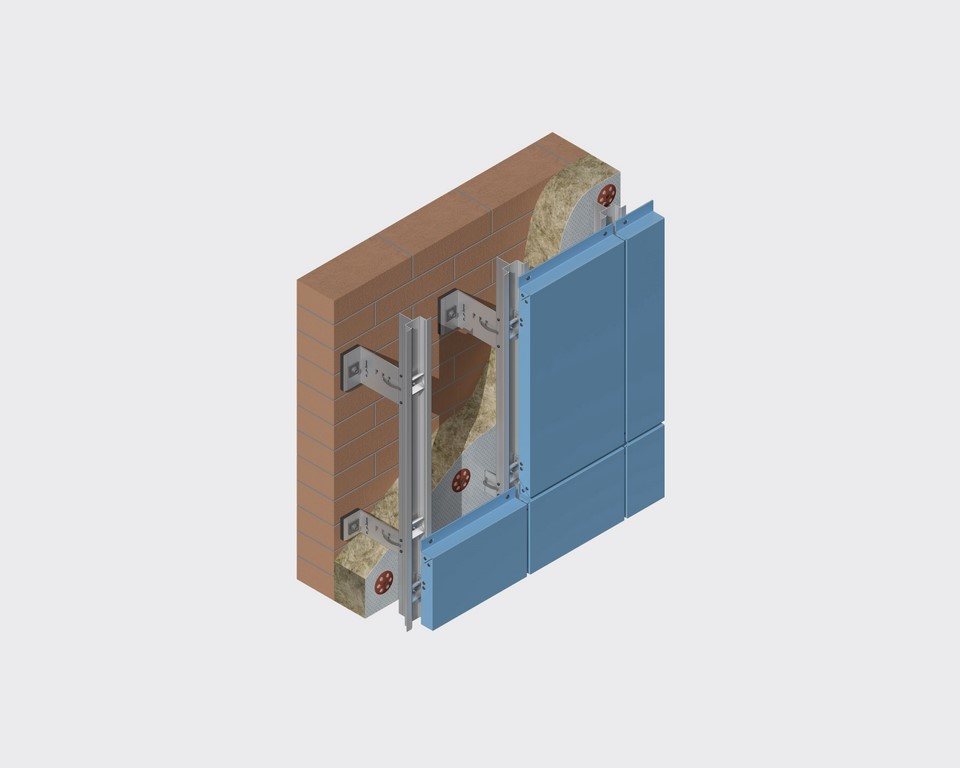

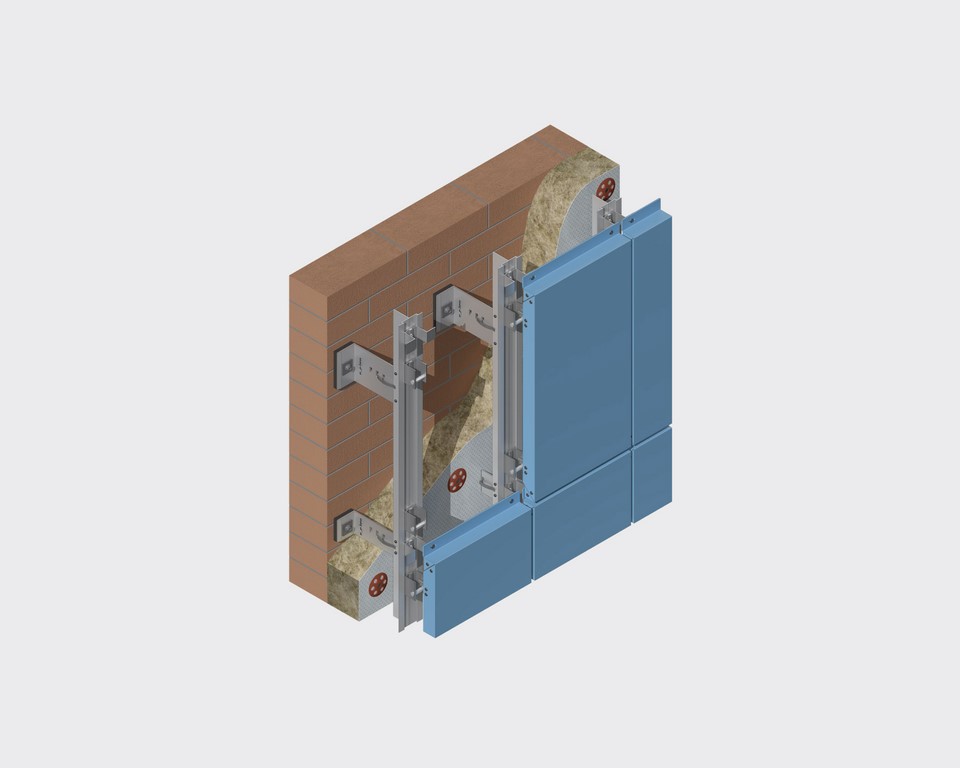

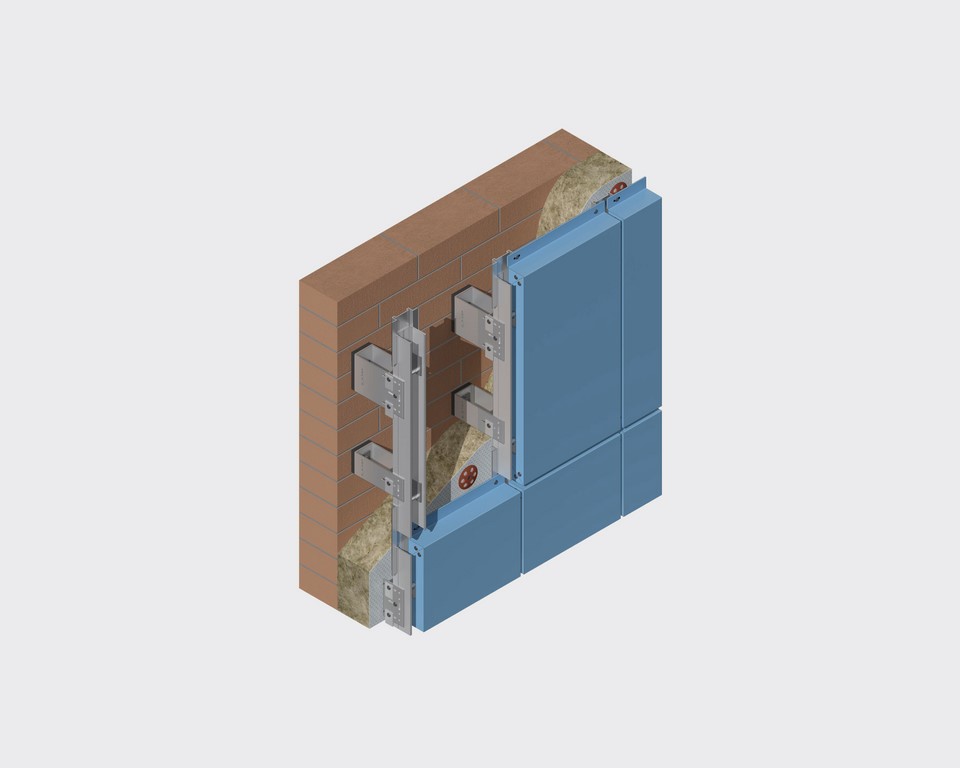

Навесной вентилируемый фасад U-kon. АТС-102i LT-147. Кассеты

В качестве элементов облицовки основной плоскости фасада в системе используются панели, полукассеты и кассеты из листового алюминия, листовой стали или медных сплавов. Материалы и сплавы допускаемые при изготовлении элементов облицовки приведены в таблице 2 на листе 1.7.
Монтаж декоративных элементов облицовки ведется снизу вверх. При монтаже могут применяться:
- универсальные крепежные элементы "икли", закрепленные на бортах кассет вытяжными алюминиевыми заклепками с сердечником из коррозионностойкой стали. Облицовочные кассеты с установленными "иклями" навешиваются на специальные держатели (салазки скрытые и выносные), закрепляемые к вертикальным направляющим системы (см. АТР листы 1.16-1.20, 1.47-1.54).
- вместо "икль" могут применяться проушины (выбороки), выбитые непосредственно в боковых бортах облицовочных кассет (см. АТР листы 1.9-1.15, 1.39-1.46).
- горизонтальные и вертикальные (вспомогательные) профили из алюминиевых сплавов, которые устанавливаются на вертикальные направляющие и в борта кассет и закрепляются непосредственно к вертикальным профилям (см. АТР листы 1.21-1.25, 1.55-1.58).
- вытяжные заклепки из коррозионностойкой стали или алюминиевые заклепки с сердечником из коррозионностойкой стали для крепления полукассет и панелей непосредственно к вертикальной направляющей (см. АТР листы 1.26-1.28, 1.32-1.38, 1.59-1.62).
- вертикальные алюминиевые профили, устанавливаемые в русты полукассет и закрепленные непосредственно к вертикальным направляющим с помощью саморезов (см. АТР листы 1.29-1.31).
При установке в системах поверх утеплителя влаговетрозащитных мембран, кроме мембран из материала группы горючести НГ (КМО), в системе устанавливаются стальные сплошные или перфорированные горизонтальные рассечки (см. АТР листы 1.107-1.108).
Минимальная толщина воздушного зазора, определяемая как расстояние от внутренней грани элемента облицовки до наружной поверхности утеплителя (или стены при применении системы без теплоизоляции только для целей облицовки фасада), должна быть не менее 40 мм и не должна превышать 200 мм.
В зонах повышенной пожарной опасности, указанных на листах АТР 1.109-1.110, при варианте исполнения НФС без утеплителя, следует выполнить локальную теплоизоляцию всех кронштейнов несущего каркаса системы в соответствии с актуальными ТС и экспертными заключениями по результатам огневых испытаний (ГОСТ 31251).
Кроме того, на участках сопряжения стен фасада, образующих внутренние вертикальные углы здания, имеющих статус зоны повышенной пожарной опасности, при применении кассет из алюминиевого сплава может понадобиться установка внутренних кассет, либо поэтажных рассечек из листовой стали толщиной не менее 0,5 мм (условия и схему размещения см. АТР лист 1.111).
По периметру сопряжения навесной фасадной системы с проемами с целью предотвращения возможности проникновения огня во внутренний объем фасадной системы устанавливаются противопожарные короба из тонколистовой стали, марки сталей должны согласовываться ФЦС (см. АТР листы 1.63-1.72, 1.90).
Возможна установка накладной облицовки откосов проемов из листового алюминия поверх противопожарного короба из тонколистовой стали (см. АТР листы 1.81-1.89, 1.91). В качестве алюминиевых листов для изготовления накладной облицовки откосов проемов могут быть предложены алюминиевые листы Novelis WG-C4S (AlMnMg0,5), Novelis WG-53S (AlMg3) производства Novelis Inc, США, Reynolux Wall производства Alcoa Products, Франция, AMг1, AMг2, АМг3, АМг3,5, АМц по ГОСТ 21631-76 , ГОСТ 4784-97 или их аналоги; зарубежные алюминиевые сплавы-аналоги 3003 по EN 573-3, 5005 no EN 485-2, 5251 и 5052 по EN 485-2, 5754 nо EN 485-2 соответственно. Толщина алюминиевого листа для изготовления накладной облицовки должна быть не более 1,0 мм. При использовании в качестве облицовки основной плоскости фасада панелей, полукассет, кассет из листовой стали и меди возможно применение противопожарного короба из стали или меди (см. АТР листы 1.73-1.80).
Данный альбом технических решений носит информационный характер, при проектировании необходимо дополнительно руководствоваться актуальными ТС и экспертными заключениями по результатам огневых испытаний (ГОСТ 31251).
В номенклатуру применяемых в системе деталей и профилей могут вноситься изменения. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
