Навесной вентилируемый фасад U-kon. ATC-228 LT-228. Rockpanel

В качестве облицовочных панелей основной плоскости фасада в системе применяются фасадные панели "ROCKPANEL" модификации Xtreme (из минеральной (каменной) ваты плотностью 1200±100 кг/м3 толщиной 10 мм) и модификации Durable (из минеральной (каменной) ваты плотностью 1050±150 кг/м толщиной 8 мм) размером до 3050х1200 мм.
Монтаж фасадных панелей на основной плоскости фасада ведется снизу вверх.
Крепление к подконструкции НФС "U-kon" в зависимости от модификации панели может осуществляться скрытым или видимым способом:
- крепление фасадных панелей "ROCKPANEL" модификации Durable осуществляется видимым способом с помощью вытяжных заклепок из коррозионностойкой стали или вытяжных алюминиевых заклепок с сердечником из коррозионностойкой стали. Центры отверстий и
их диаметры для установки элементов крепления панелей подбираются в соответствии с рекомендациями производителей панелей. Каждая панель должна иметь не больше двух
"неподвижных" точек крепления. Для жесткого крепления облицовочных панелей вытяжными заклепками могут применяться втулки из коррозионностойкой стали (см. АТР листы 1.7-1.11, 1.20-1.22).
- крепление фасадных панелей "ROCKPANEL" модификации Xtreme осуществляется скрытым способом при помощи алюминиевых крепежных элементов - аграф (АД-2801.3, АД-2802.3, АД-187, АД-187.1), устанавливаемых с тыльной стороны плиты с помощью фасадных анкеров типа keil. Фасадные анкеры устанавливаются в соответствии с технической документацией, но не менее чем в двух горизонтальных уровнях по высоте каждой панели (не менее двух штук в каждом уровне).

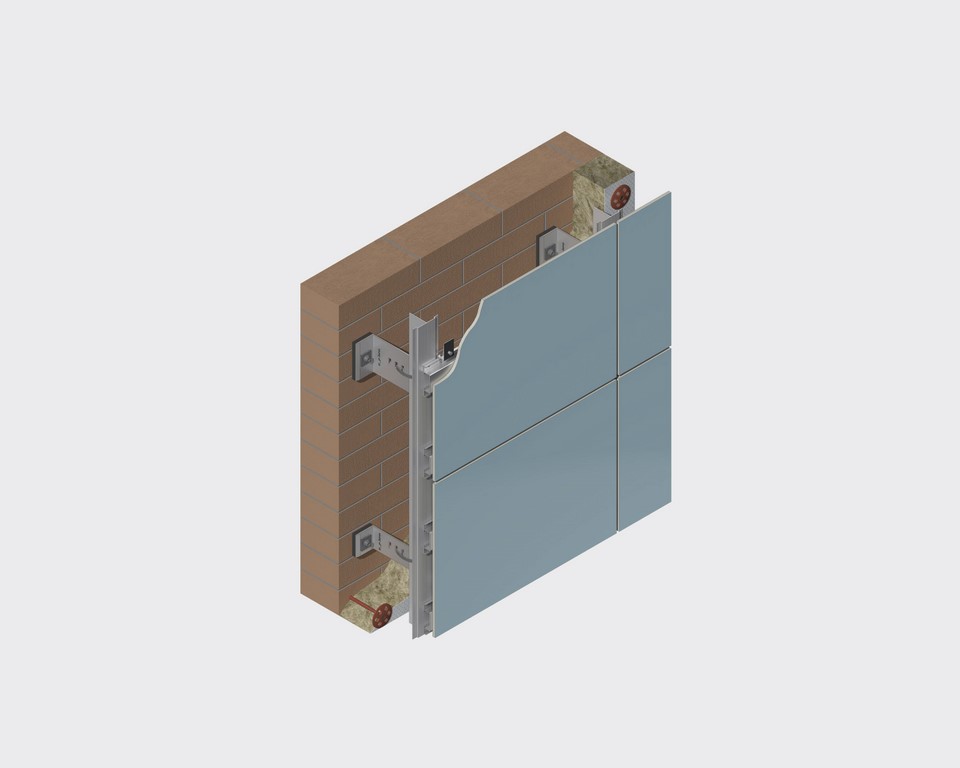

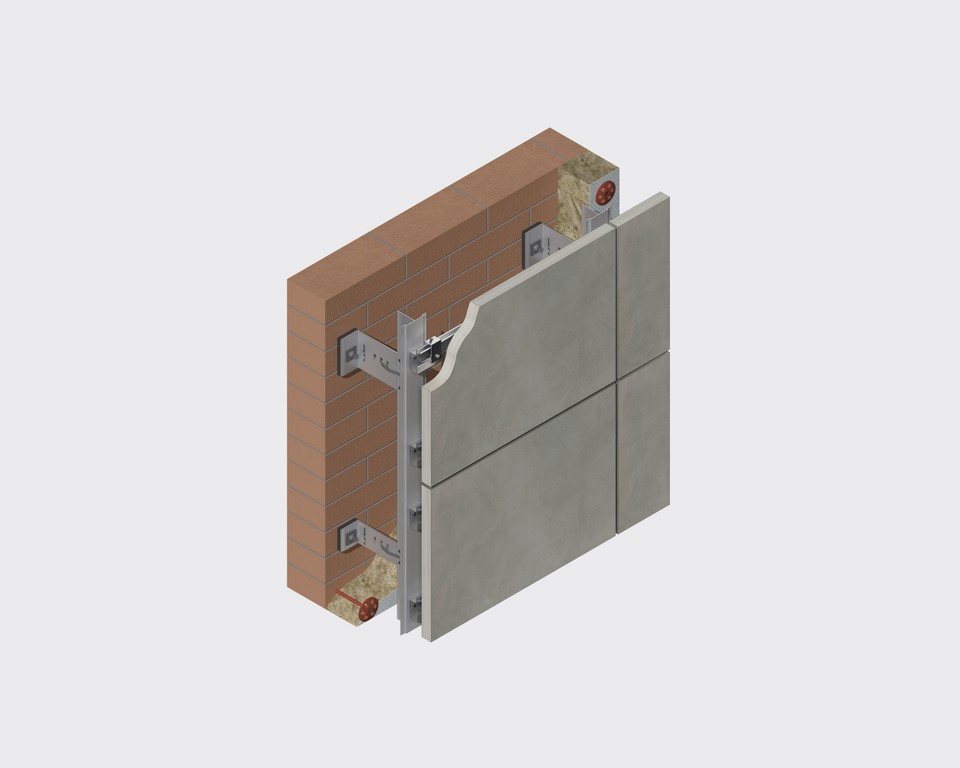

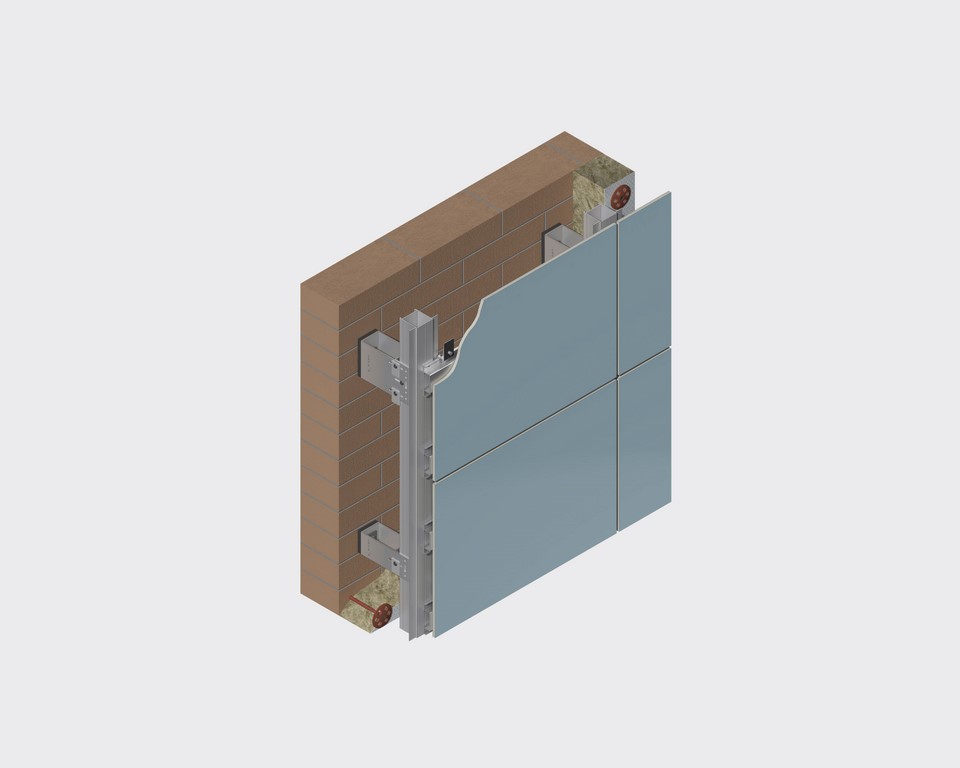

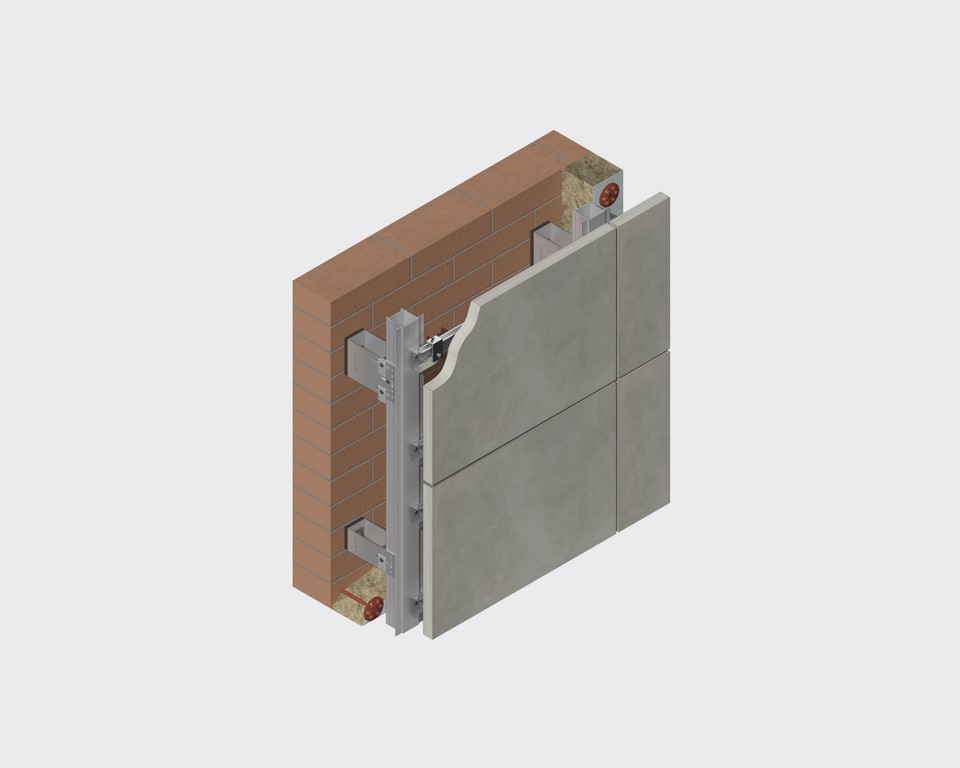

Монтаж плит осуществляется путем установки крепежных элементов плиты на горизонтальные алюминиевые профили (А -28.2, А -186) закрепленные к вертикальным направляющим системы при помощи алюминиевых заклепок с сердечником из коррозионностойкой стали.
После установки панели в проектное положение один из крепежных элементов панели крепится к горизонтальному профилю при помощи стальных или алюминиевых метизов (см. АТР листы 1.12-1.17, 1.23-1.28).
По периметру сопряжения НФС с оконными (дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба из тонколистовой стали с антикоррозионным покрытием "скрытого" или "открытого" типа (см. АТР листы 1.30-1.38). В качестве облицовки откосов проемов поверх стальных коробов "скрытого" типа могут применятся фасадные панели "ROCKPANEL" модификации Durable, закрепляемые к элементам противопожарных коробов с помощью вытяжных заклепок из коррозионностойкой стали.
В номенклатуру применяемых в системе деталей и профилей могут вноситься изменения. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
