Навесной вентилируемый фасад U-kon. АТС-102i (Элементы кассетного типа)

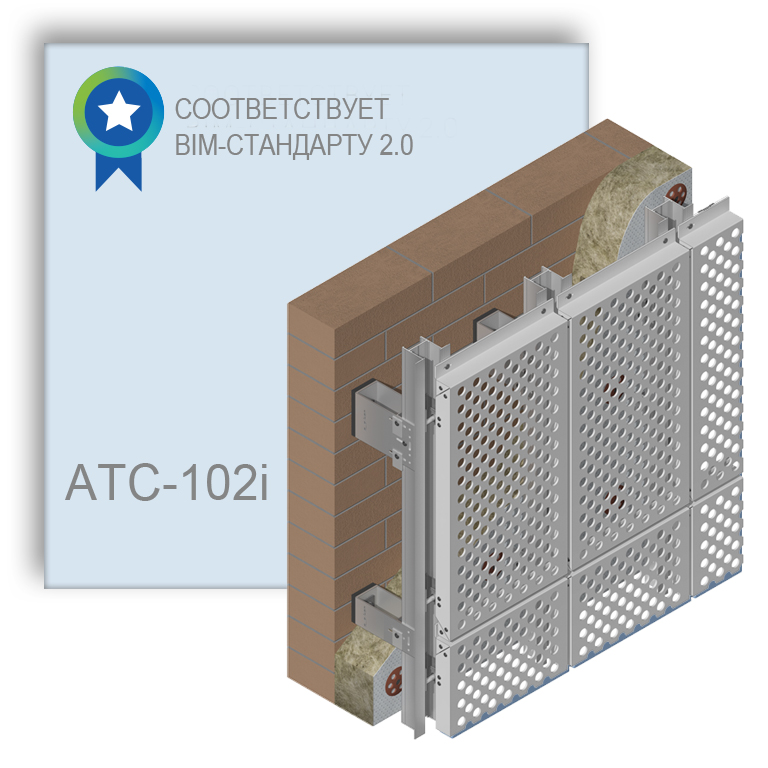

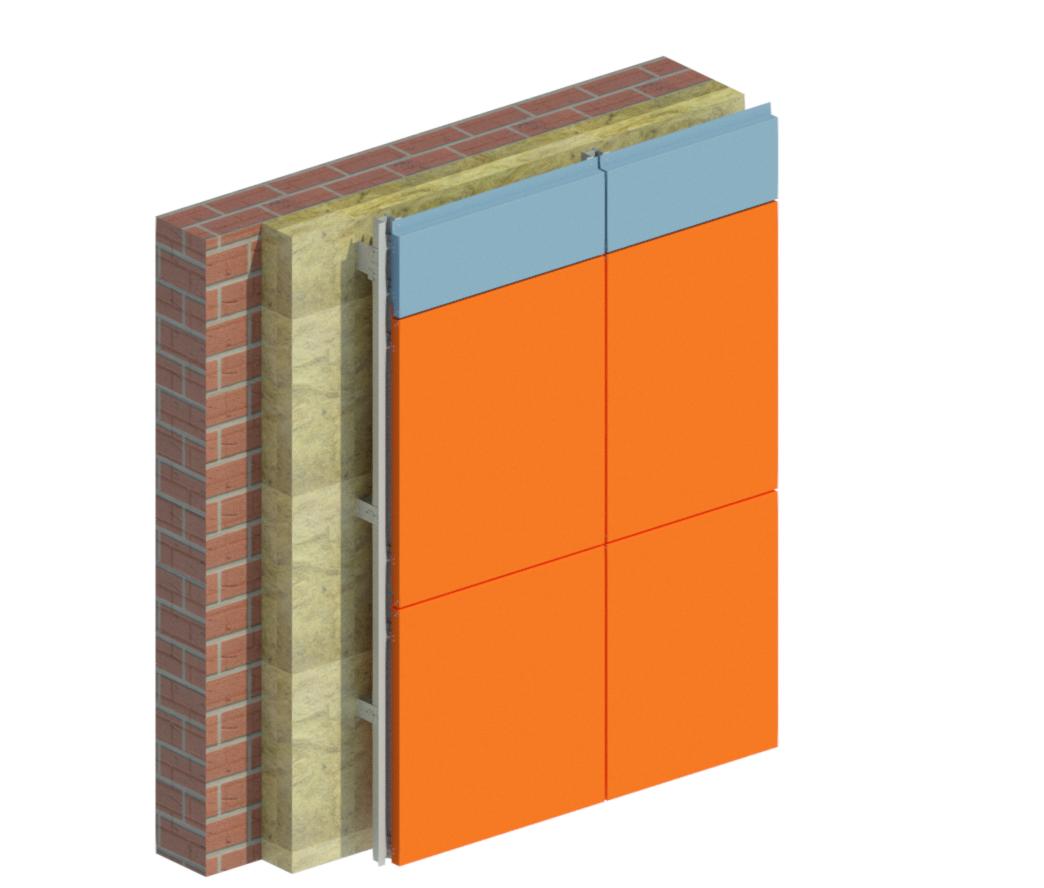

Система предназначена для крепления облицовки элементами кассетного типа, выполненными из композитных материалов. Конструктив АТС-102i: -Крепежный блок систем типа АТС -Направляющая А-30 (А-30.Х) -Блок крепления облицовки – заклепки, салазка со штифтом АД-5901. Облицовочные панели представляют собой готовые кассеты, которые, посредством специальных крюков – иклей, установленных на вертикальные отгибы кассет, навешиваются на штифты «салазок» установленных в вертикальные направляющие. Конструкция кассеты позволяет крепить верхний вертикальный отгиб горизонтальной отбортовки непосредственно к направляющему профилю, при этом длина направляющей может быть принята исходя из максимального размера длины профиля. Температурный зазор между торцами направляющих принимают в зависимости от климатических параметров района строительства. Изготовление кассет не требует наличия специального оборудования для пробивки проушин в вертикальных отгибах кассет. Отсутствие пробивки, которая в целом ослабляет несущую способность вертикального ребра-отгиба, позволяет принимать меньшую высоту отбортовки и экономить материал. Версия 1.1 По верх утеплителя добавлена ветрогидрозащитная мембрана Tyvek® производства DuPont™. DuPont™ Tyvek® предлагает широкий выбор высокоэффективных мембран и аксессуаров, которые защищают от ветра и влаги, а также повышают энергоэффективность зданий любых типов. Необходимость установки ветрогидрозащитной мембраны определяется проектом. Версия 1.2 Файлы модели приведены в соответствие стандарту BIM 2.0
