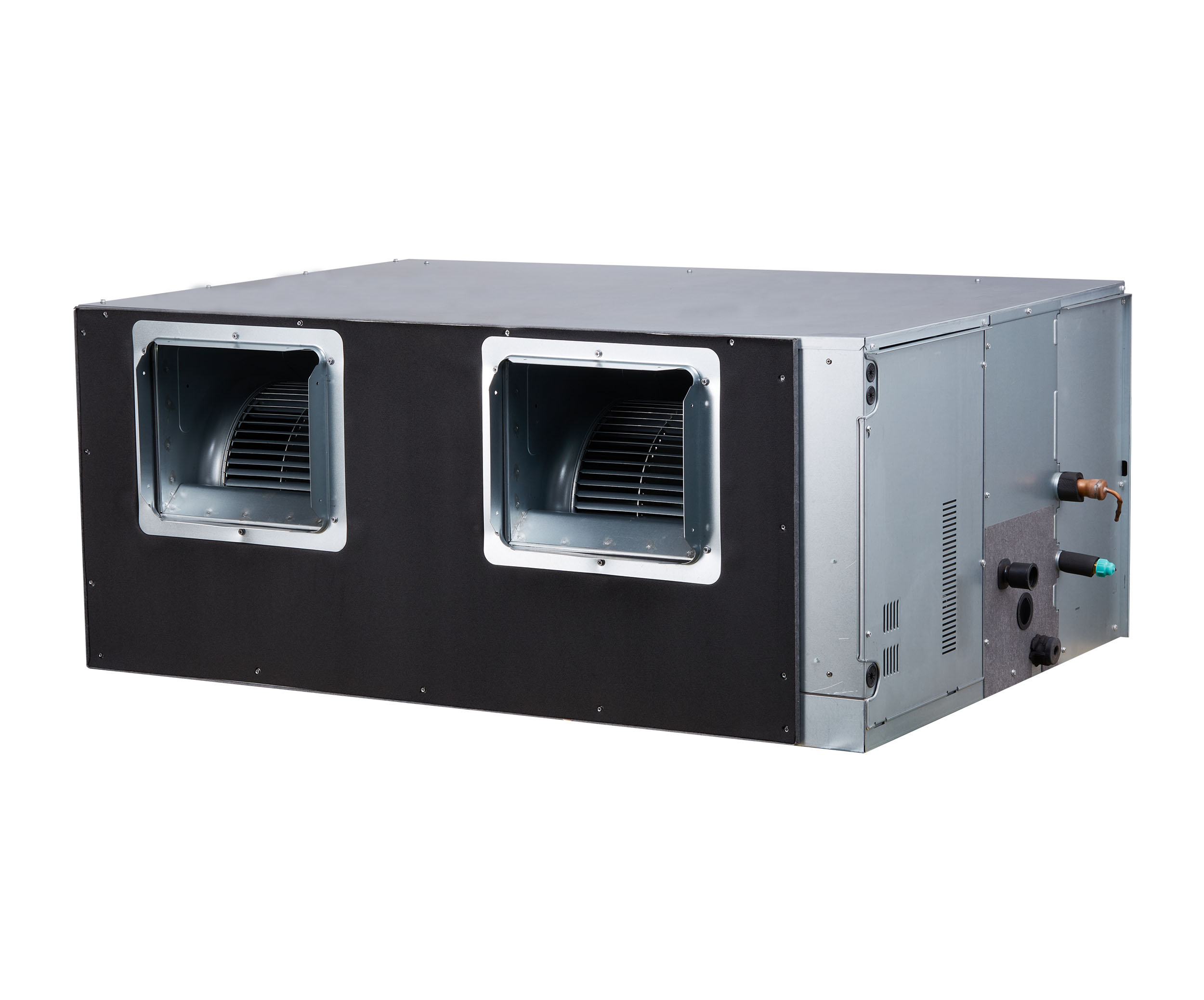

Внутренний блок канальный VRF-системы кондиционирования CN-3-XY D200-335 20-33.5 кВт

Name: Внутренний блок канальный VRF-системы кондиционирования CN-3-XY D200-335 20-33.5 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

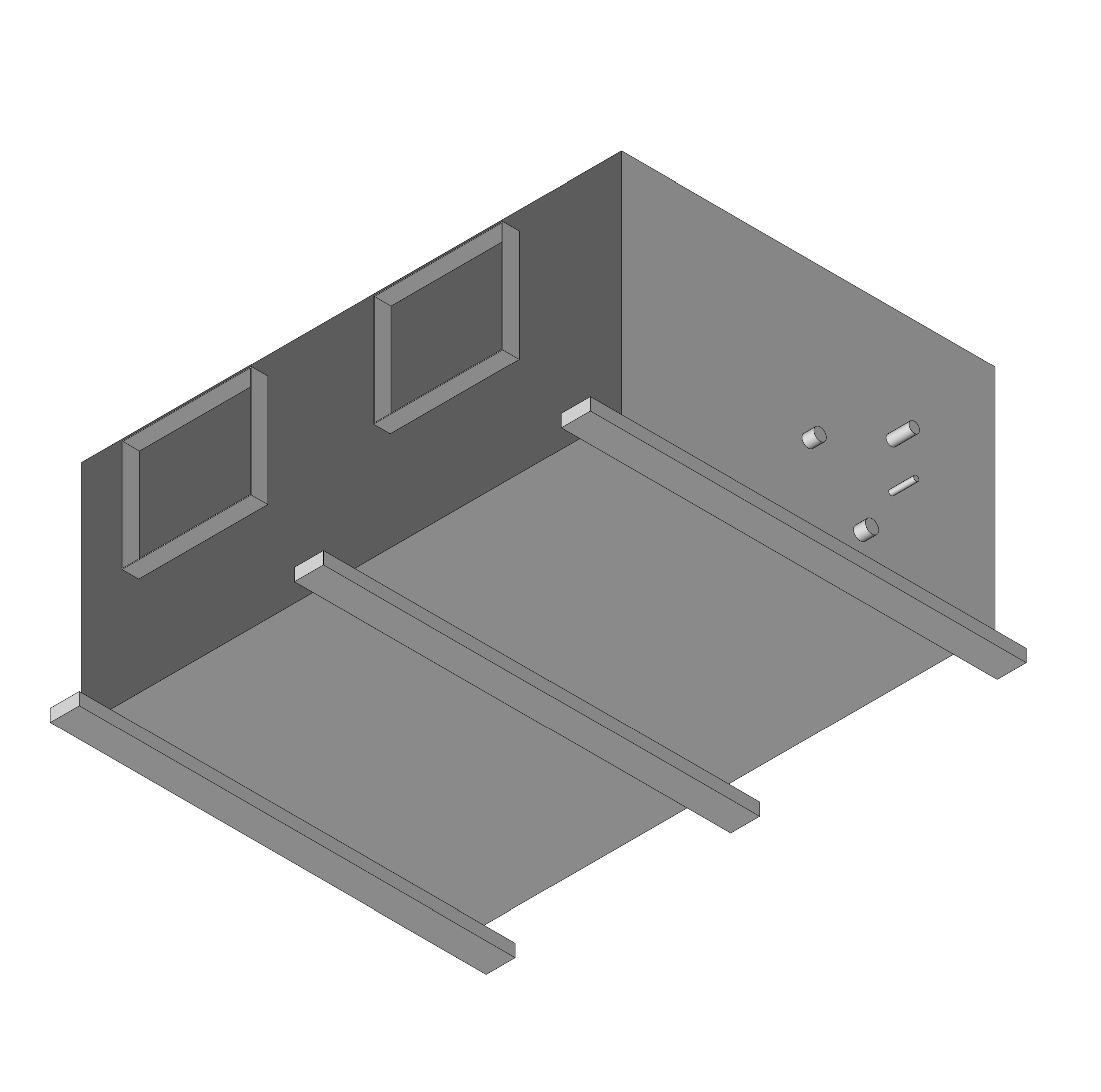

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
txt	cl_blokvnutrenniykanalnyyvrf_cn-3-xy_clivet_d200-335.txt	3 KB	—
rfa	cl_blokvnutrenniykanalnyyvrf_cn-3-xy_clivet_d200-335.rfa	940 KB	Revit 2019

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
CN-3-XY D200	CN-3-XY D200	125	125	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D200	Внутренний блок канальный CN-3-XY, D200	23 кВт	20 кВт	51 дБ
CN-3-XY D224	CN-3-XY D224	125	125	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D224	Внутренний блок канальный CN-3-XY, D224	25 кВт	22 кВт	51 дБ
CN-3-XY D252	CN-3-XY D252	125	125	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D252	Внутренний блок канальный CN-3-XY, D252	26 кВт	25 кВт	51 дБ
CN-3-XY D280	CN-3-XY D280	125	125	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D280	Внутренний блок канальный CN-3-XY, D280	32 кВт	28 кВт	51 дБ
CN-3-XY D335	CN-3-XY D335	128	128	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D335	Внутренний блок канальный CN-3-XY, D335	38 кВт	34 кВт	52 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	550 mm
Ширина	1300 mm
Длина	900 mm
Общие характеристики
Группирование ADSK Группирование	Внутренние блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Серый_CLIVET
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
