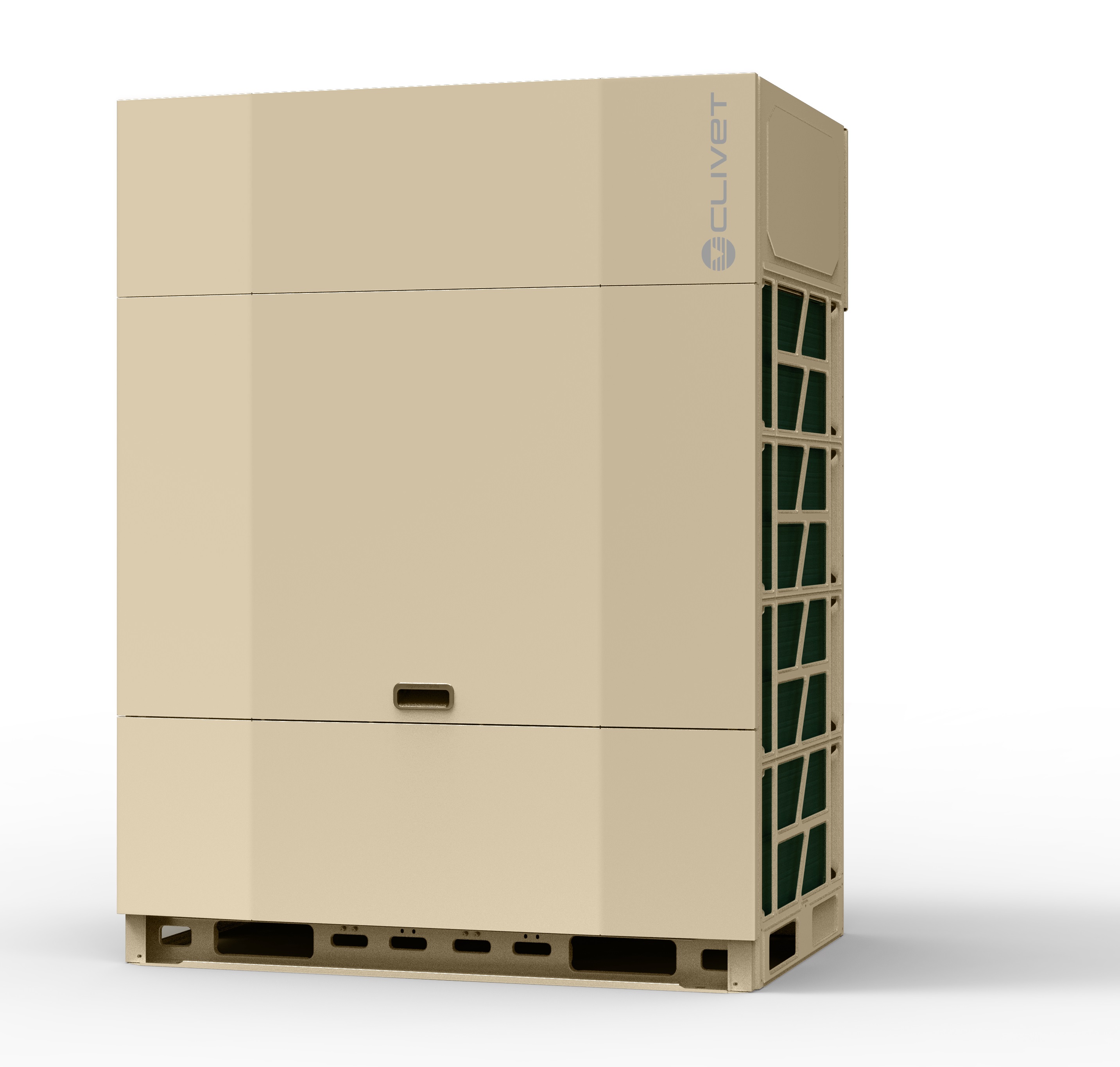

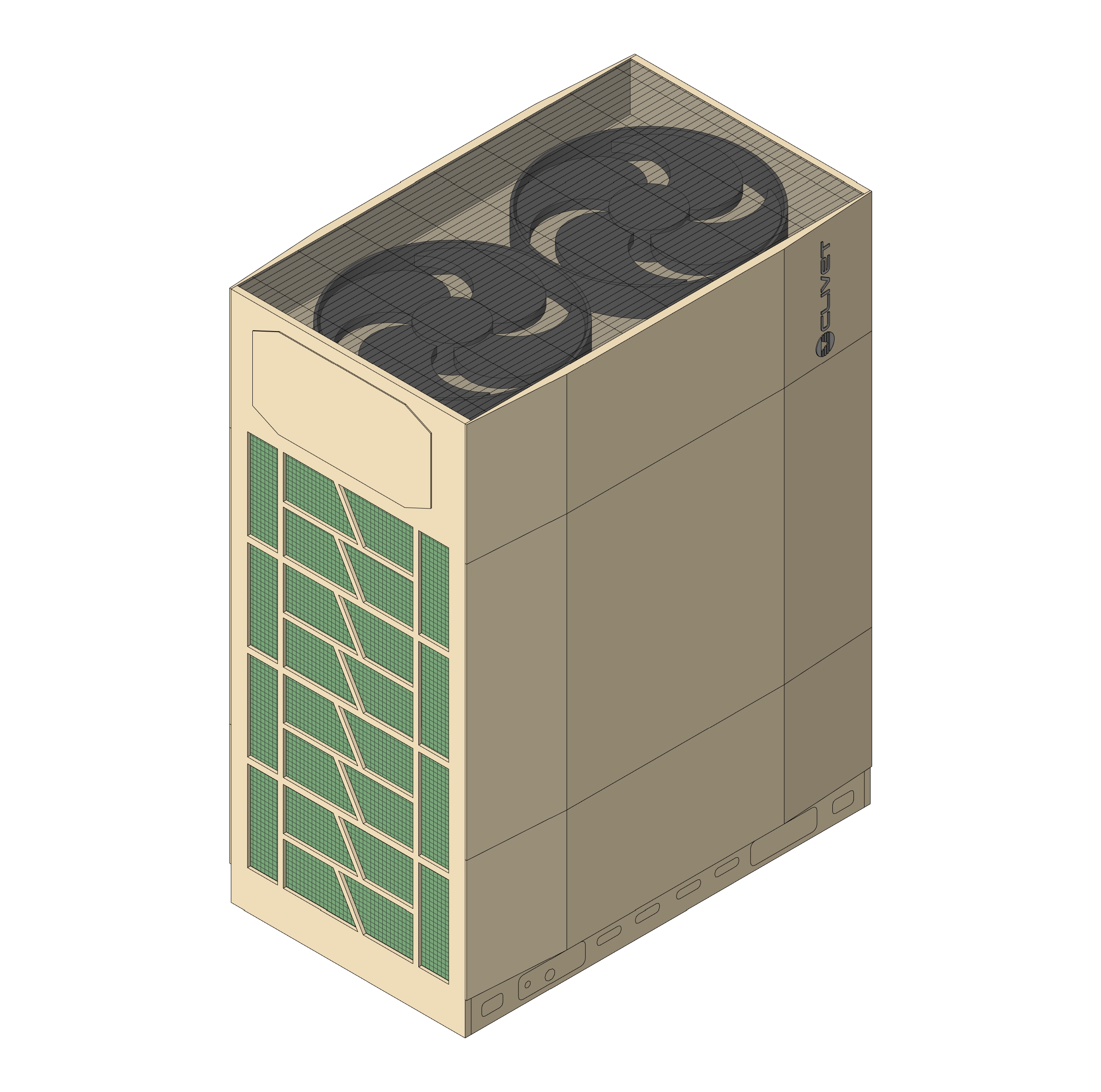

Наружный блок VRF-системы кондиционирования CVT8C-X 61.5 - 85 кВт (22-30 HP)

Name: Наружный блок VRF-системы кондиционирования CVT8C-X 61.5 - 85 кВт (22-30 HP)
Brand: Clivet

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
txt	cl_bloknarujnyyvrf_cvt8c-h_clivet_22-30hp.txt	3 KB	—
rfa	cl_bloknarujnyyvrf_cvt8c-h_clivet_22-30hp.rfa	1.7 MB	Revit 2019

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
CVT8C-X 615T-R_22HP	CVT8C-X 615T-R	260	260	Наружный блок VRF-системы кондиционирования CVT8C-X, 615T-R, 22HP	Наружный блок CVT8C-X, 615T-R, 22HP	17 кВт	17 кВ·А	21500.0 м³/ч	62 кВт	63 дБ
CVT8C-X 670T-R_24HP	CVT8C-X 670T-R	260	260	Наружный блок VRF-системы кондиционирования CVT8C-X, 670T-R, 24HP	Наружный блок CVT8C-X, 670T-R, 24HP	19 кВт	19 кВ·А	21500.0 м³/ч	67 кВт	64 дБ
CVT8C-X 730T-R_26HP	CVT8C-X 730T-R	325	325	Наружный блок VRF-системы кондиционирования CVT8C-X, 730T-R, 26HP	Наружный блок CVT8C-X, 730T-R, 26HP	19 кВт	19 кВ·А	22000.0 м³/ч	73 кВт	64 дБ
CVT8C-X 785T-R_28HP	CVT8C-X 785T-R	325	325	Наружный блок VRF-системы кондиционирования CVT8C-X, 785T-R, 28HP	Наружный блок CVT8C-X, 785T-R, 28HP	22 кВт	22 кВ·А	22000.0 м³/ч	79 кВт	64 дБ
CVT8C-X 850T-R_30HP	CVT8C-X 850T-R	325	325	Наружный блок VRF-системы кондиционирования CVT8C-X, 850T-R, 30HP	Наружный блок CVT8C-X, 850T-R, 30HP	26 кВт	26 кВ·А	22000.0 м³/ч	85 кВт	64 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1760 mm
Ширина	1340 mm
Длина	825 mm
Общие характеристики
Группирование ADSK Группирование	Наружные блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Бежевый_CLIVET
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
