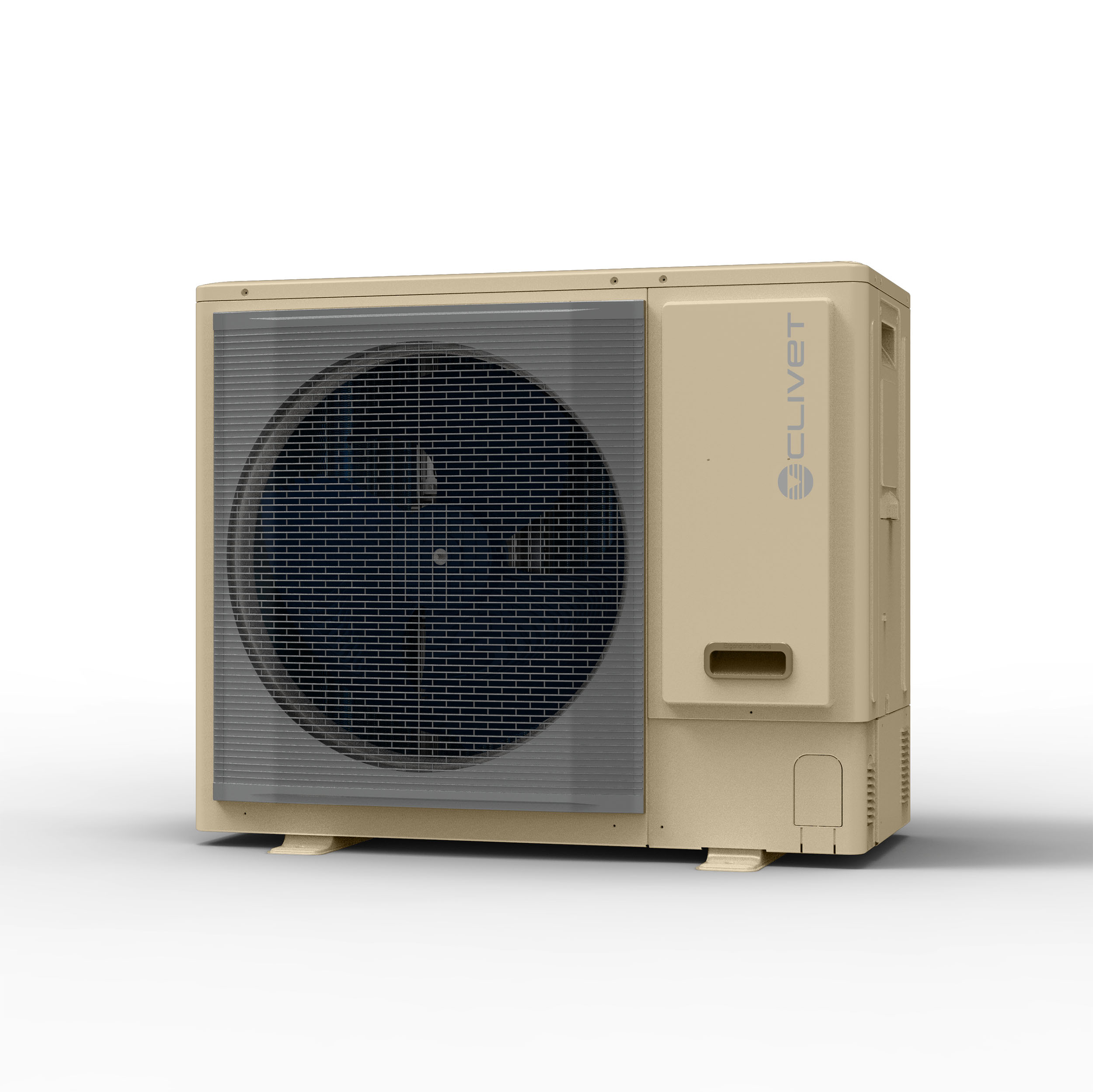

Наружный блок VRF-системы кондиционирования mini MSAN8-X 8 - 15.5 кВт

Name: Наружный блок VRF-системы кондиционирования mini MSAN8-X 8 - 15.5 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

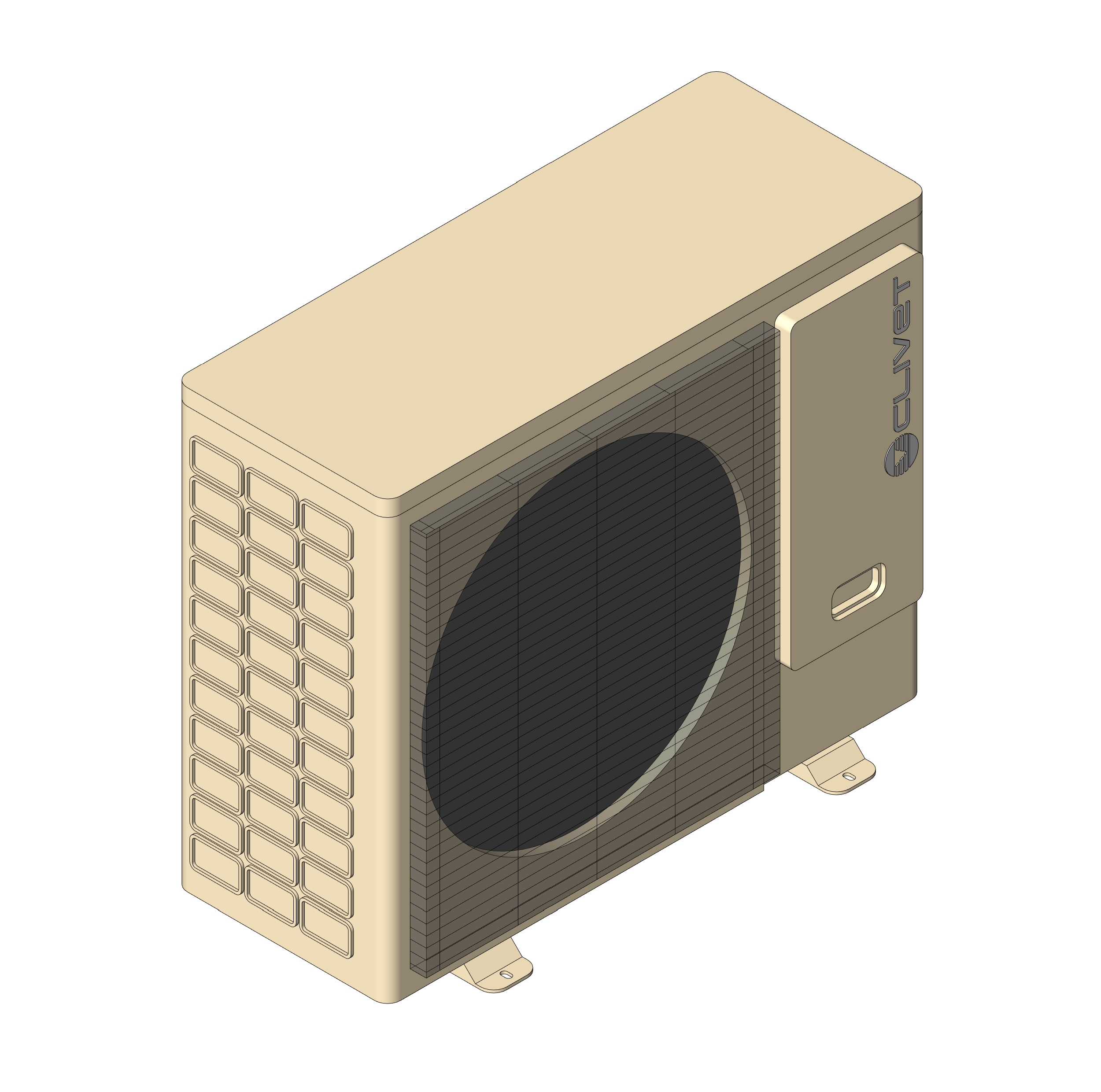

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Гарантированный широкий рабочий диапазон. Устройства стабильно работают при температуре наружного воздуха от -15°С до 52°С в режиме охлаждения и от -20°С до 30°С в режиме обогрева.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
rfa	cl_bloknarujnyyvrf_minimsan8-h_clivet_8-15.5kw.rfa	1.2 MB	Revit 2019
txt	cl_bloknarujnyyvrf_minimsan8-h_clivet_8-15.5kw.txt	4 KB	—
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Количество фаз ADSK_Количество фаз	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
mini MSAN8-X 80M-R_8kW	mini MSAN8-X 80M-R	80	80	Наружный блок VRF-системы кондиционирования mini MSAN8-X, 80M-R, 8kW	230 В	1	Наружный блок mini MSAN8-X, 80M-R, 8kW	2 кВт	2 кВ·А	5200.0 м³/ч	9 кВт	8 кВт	53 дБ
mini MSAN8-X 100M-R_10kW	mini MSAN8-X 100M-R	80	80	Наружный блок VRF-системы кондиционирования mini MSAN8-X, 100M-R, 10kW	230 В	1	Наружный блок mini MSAN8-X, 100M-R, 10kW	3 кВт	3 кВ·А	5200.0 м³/ч	12 кВт	10 кВт	53 дБ
mini MSAN8-X 120M-R_12kW	mini MSAN8-X 120M-R	94	94	Наружный блок VRF-системы кондиционирования mini MSAN8-X, 120M-R, 12kW	230 В	1	Наружный блок mini MSAN8-X, 120M-R, 12kW	3 кВт	3 кВ·А	5000.0 м³/ч	14 кВт	12 кВт	55 дБ
mini MSAN8-X 140M-R_14kW	mini MSAN8-X 140M-R	94	94	Наружный блок VRF-системы кондиционирования mini MSAN8-X, 140M-R, 14kW	230 В	1	Наружный блок mini MSAN8-X, 140M-R, 14kW	4 кВт	4 кВ·А	5000.0 м³/ч	16 кВт	14 кВт	56 дБ
mini MSAN8-X 160M-R_15.5kW	mini MSAN8-X 160M-R	94	94	Наружный блок VRF-системы кондиционирования mini MSAN8-X, 160M-R, 15.5kW	230 В	1	Наружный блок mini MSAN8-X, 160M-R, 15.5kW	4 кВт	4 кВ·А	5000.0 м³/ч	18 кВт	16 кВт	56 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	864 mm
Ширина	1038 mm
Длина	409 mm
Общие характеристики
Группирование ADSK Группирование	Наружные блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Бежевый_CLIVET
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	CLIVET
