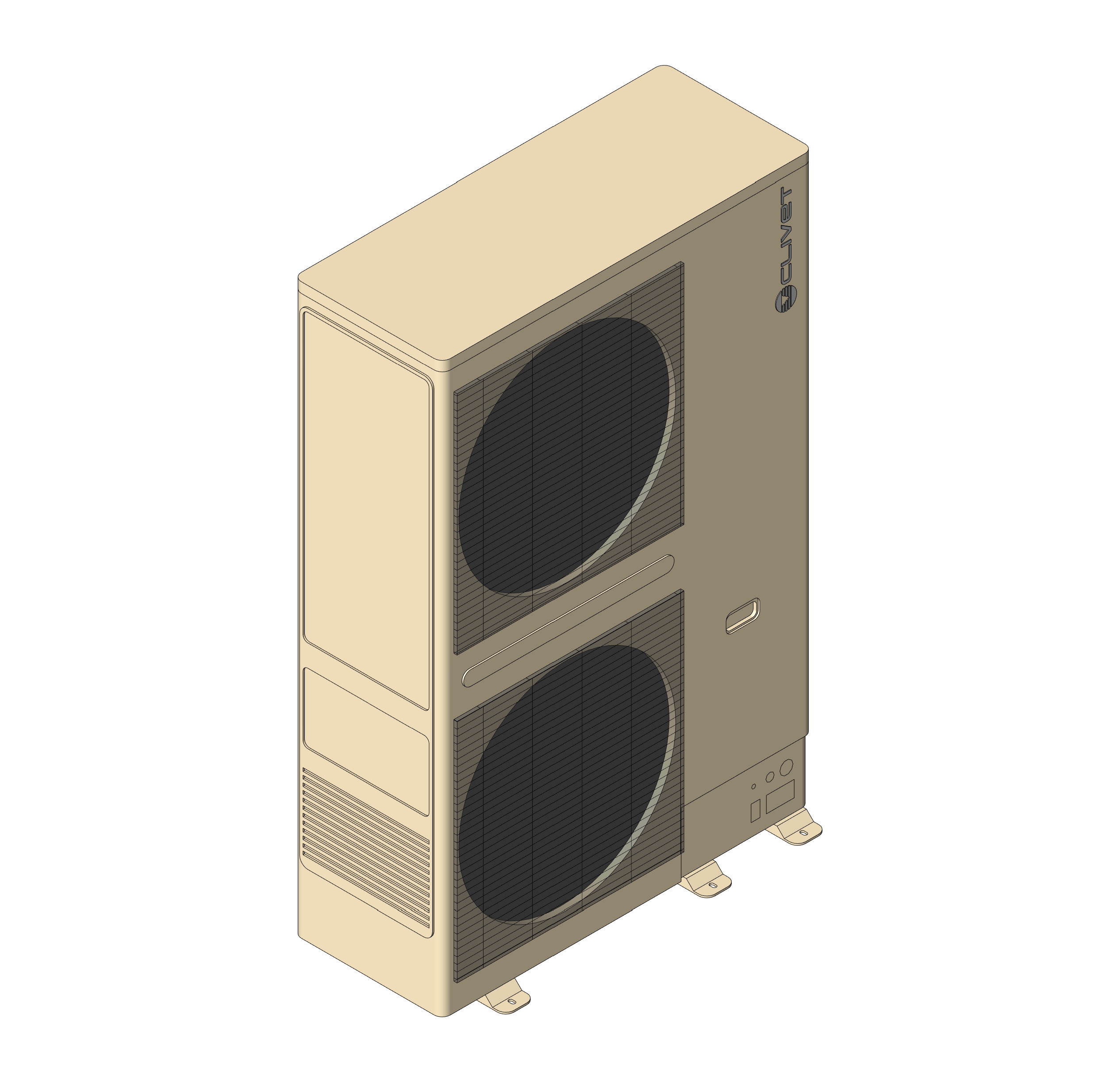

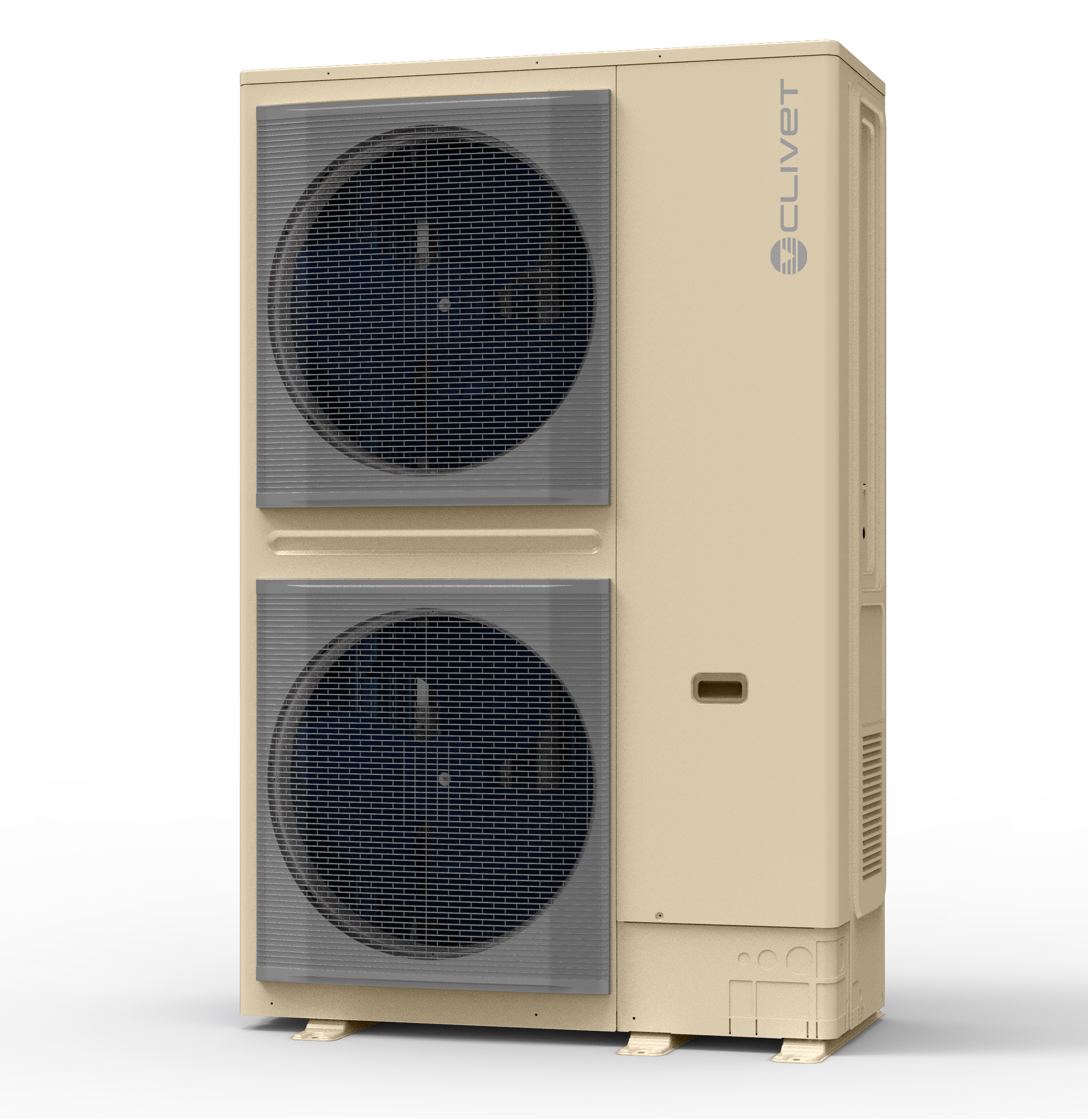

Наружный блок VRF-системы кондиционирования MSAN8i-X 25.2 - 45 кВт (8-16 HP)

Name: Наружный блок VRF-системы кондиционирования MSAN8i-X 25.2 - 45 кВт (8-16 HP)
Brand: Clivet

Обновлено в 2025 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Серия VRF MSAN8 — единственная серия, которая предлагает такую высокую модульность. На сегодняшний день существует уникальная возможность составлять блоки большой мощности (до 246 кВт) из компактных модулей, что позволяет сократить необходимое для установки пространство и облегчить транспортировку. Таким образом, можно создавать установки с внешним блоком на этаже, что значительно облегчает обслуживание, повышает производительность и уменьшает количество хладагента.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
rfa	cl_bloknarujnyyvrf_msan8i-h_clivet_8-16hp.rfa	1.0 MB	Revit 2019

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
MSAN8i-X 252T-R_8HP	MSAN8i-X 252T-R	182	182	Наружный блок VRF-системы кондиционирования MSAN8i-X, 252T-R, 8HP	Наружный блок MSAN8i-X, 252T-R, 8HP	6 кВт	6 кВ·А	11800.0 м³/ч	27 кВт	25 кВт	56 дБ
MSAN8i-X 280T-R_10HP	MSAN8i-X 280T-R	182	182	Наружный блок VRF-системы кондиционирования MSAN8i-X, 280T-R, 10HP	Наружный блок MSAN8i-X, 280T-R, 10HP	8 кВт	8 кВ·А	11800.0 м³/ч	32 кВт	28 кВт	57 дБ
MSAN8i-X 335T-R_12HP	MSAN8i-X 335T-R	185	185	Наружный блок VRF-системы кондиционирования MSAN8i-X, 335T-R, 12HP	Наружный блок MSAN8i-X, 335T-R, 12HP	8 кВт	8 кВ·А	12500.0 м³/ч	38 кВт	34 кВт	58 дБ
MSAN8i-X 400T-R_14HP	MSAN8i-X 400T-R	185	185	Наружный блок VRF-системы кондиционирования MSAN8i-X, 400T-R, 14HP	Наружный блок MSAN8i-X, 400T-R, 14HP	11 кВт	11 кВ·А	12500.0 м³/ч	45 кВт	40 кВт	59 дБ
MSAN8i-X 450T-R_16HP	MSAN8i-X 450T-R	192	192	Наружный блок VRF-системы кондиционирования MSAN8i-X, 450T-R, 16HP	Наружный блок MSAN8i-X, 450T-R, 16HP	12 кВт	12 кВ·А	12500.0 м³/ч	50 кВт	45 кВт	60 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1760 mm
Ширина	1130 mm
Длина	580 mm
Общие характеристики
Группирование ADSK Группирование	Наружные блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Бежевый_CLIVET
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
