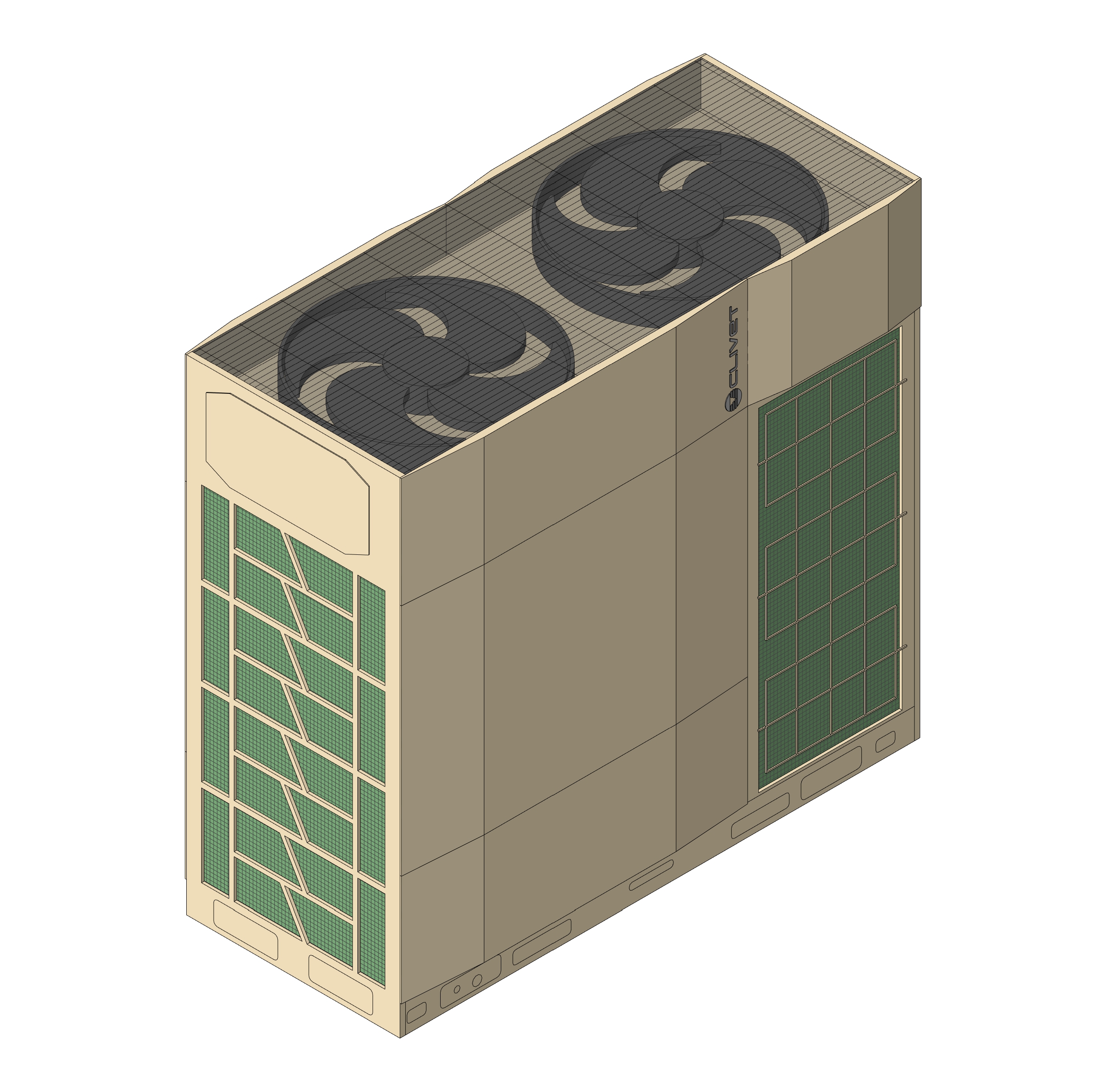

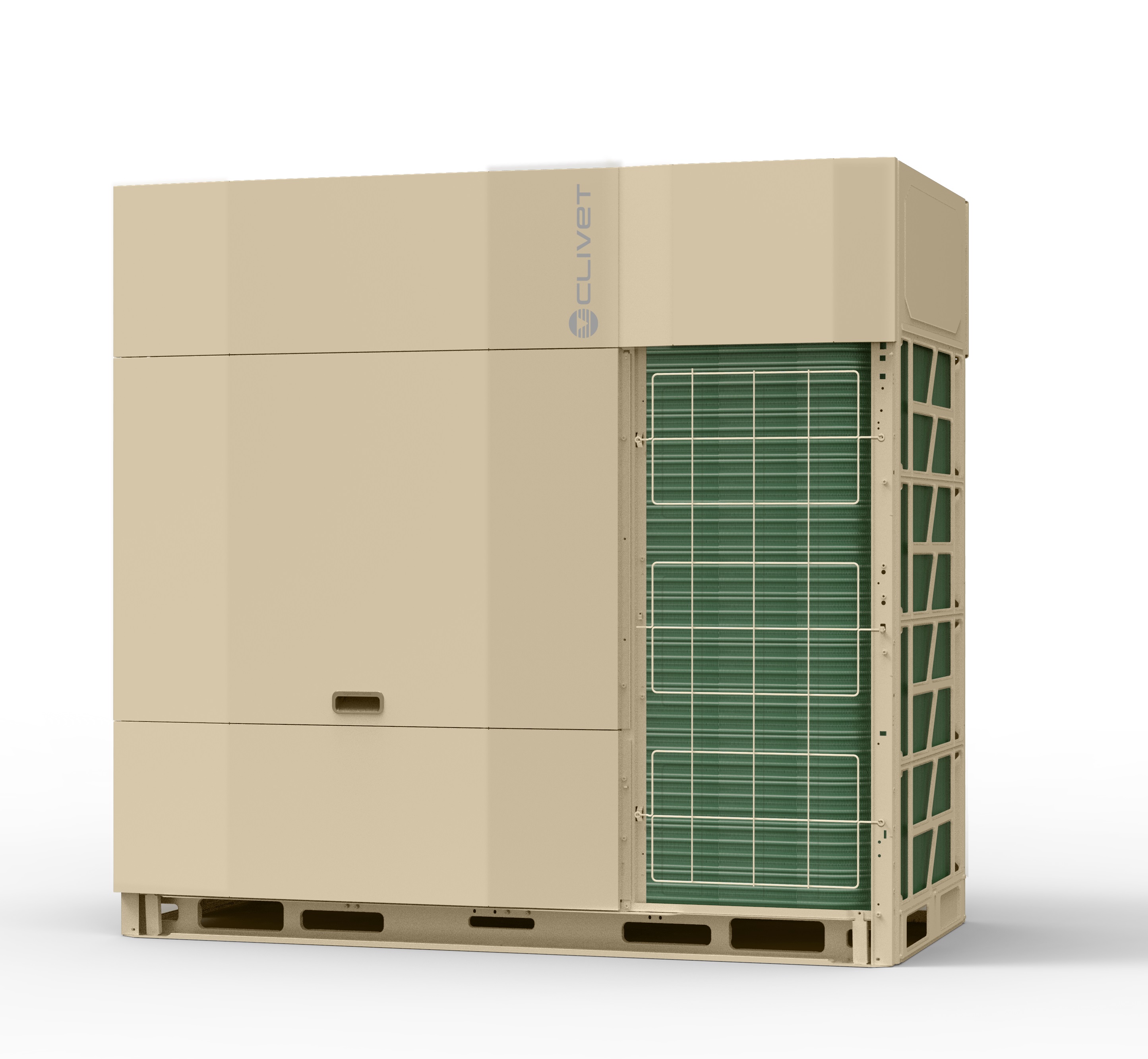

Наружный блок VRF-системы кондиционирования CVT8i-X 73 - 117 кВт (26-42 HP)

Name: Наружный блок VRF-системы кондиционирования CVT8i-X 73 - 117 кВт (26-42 HP)
Brand: Clivet

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
rfa	cl_bloknarujnyyvrf_cvt8i-h_clivet_26-42hp.rfa	1.0 MB	Revit 2019
txt	cl_bloknarujnyyvrf_cvt8i-h_clivet_26-42hp.txt	31 KB	—

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
CVT8i-X 730T-R_26HP	CVT8i-X 730T-R	380	380	Наружный блок VRF-системы кондиционирования CVT8i-X, 730T-R, 26HP	Наружный блок CVT8i-X, 730T-R, 26HP	22 кВт	22 кВ·А	29000.0 м³/ч	82 кВт	73 кВт	62 дБ
CVT8i-X 785T-R_28HP	CVT8i-X 785T-R	380	380	Наружный блок VRF-системы кондиционирования CVT8i-X, 785T-R, 28HP	Наружный блок CVT8i-X, 785T-R, 28HP	25 кВт	25 кВ·А	29000.0 м³/ч	88 кВт	79 кВт	63 дБ
CVT8i-X 850T-R_30HP	CVT8i-X 850T-R	419	419	Наружный блок VRF-системы кондиционирования CVT8i-X, 850T-R, 30HP	Наружный блок CVT8i-X, 850T-R, 30HP	29 кВт	29 кВ·А	28000.0 м³/ч	95 кВт	85 кВт	64 дБ
CVT8i-X 900T-R_32HP	CVT8i-X 900T-R	419	419	Наружный блок VRF-системы кондиционирования CVT8i-X, 900T-R, 32HP	Наружный блок CVT8i-X, 900T-R, 32HP	31 кВт	31 кВ·А	28000.0 м³/ч	100 кВт	90 кВт	64 дБ
CVT8i-X 950T-R_34HP	CVT8i-X 950T-R	420	420	Наружный блок VRF-системы кондиционирования CVT8i-X, 950T-R, 34HP	Наружный блок CVT8i-X, 950T-R, 34HP	33 кВт	33 кВ·А	28000.0 м³/ч	106 кВт	95 кВт	66 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1760 mm
Ширина	1885 mm
Длина	825 mm
Общие характеристики
Группирование ADSK Группирование	Наружные блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Бежевый_CLIVET
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
