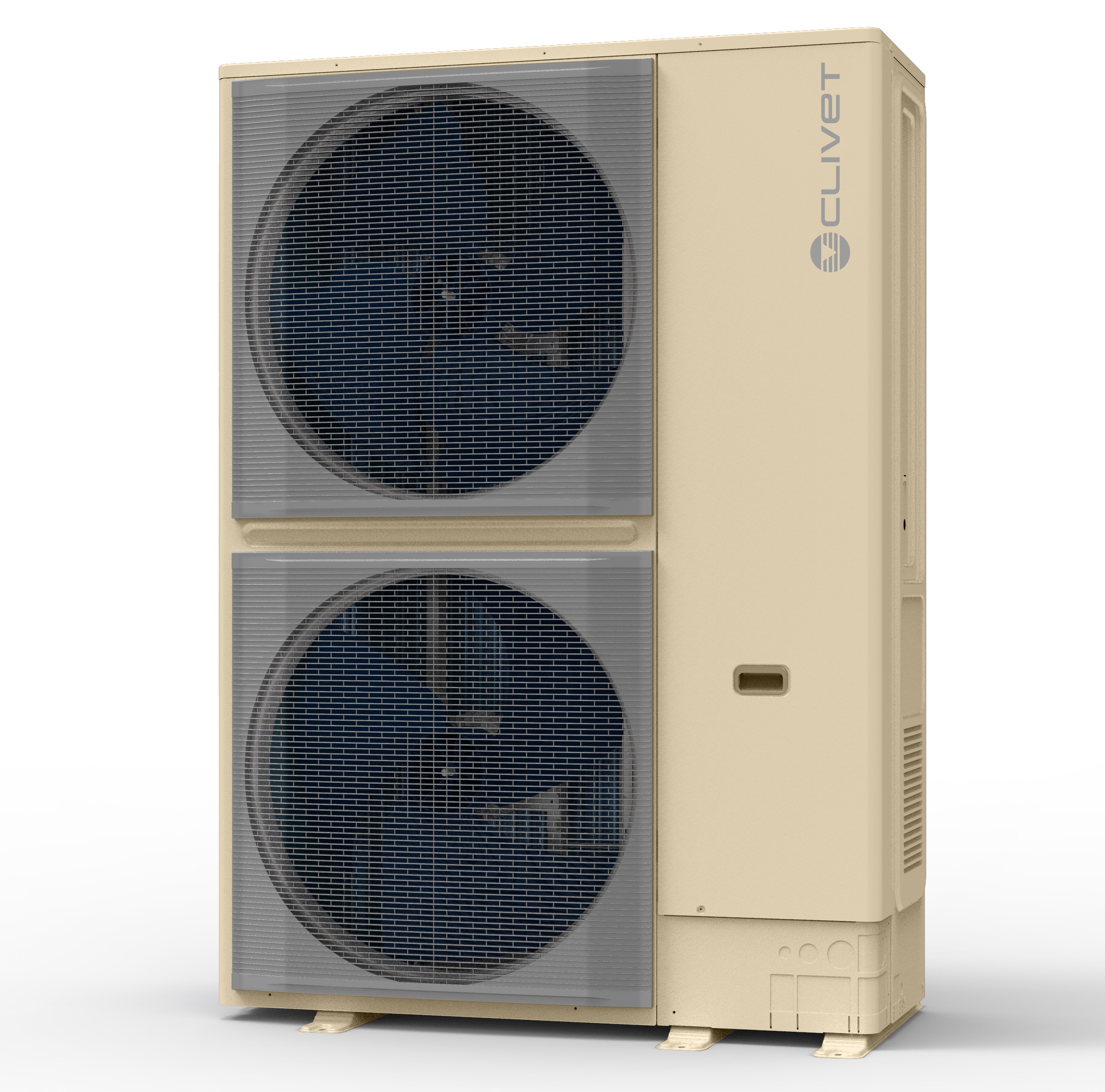

Наружный блок VRF-системы кондиционирования MSAN8i-X 50 - 67 кВт (18-24 HP)

Name: Наружный блок VRF-системы кондиционирования MSAN8i-X 50 - 67 кВт (18-24 HP)
Brand: Clivet

Обновлено в 2025 году

Описание

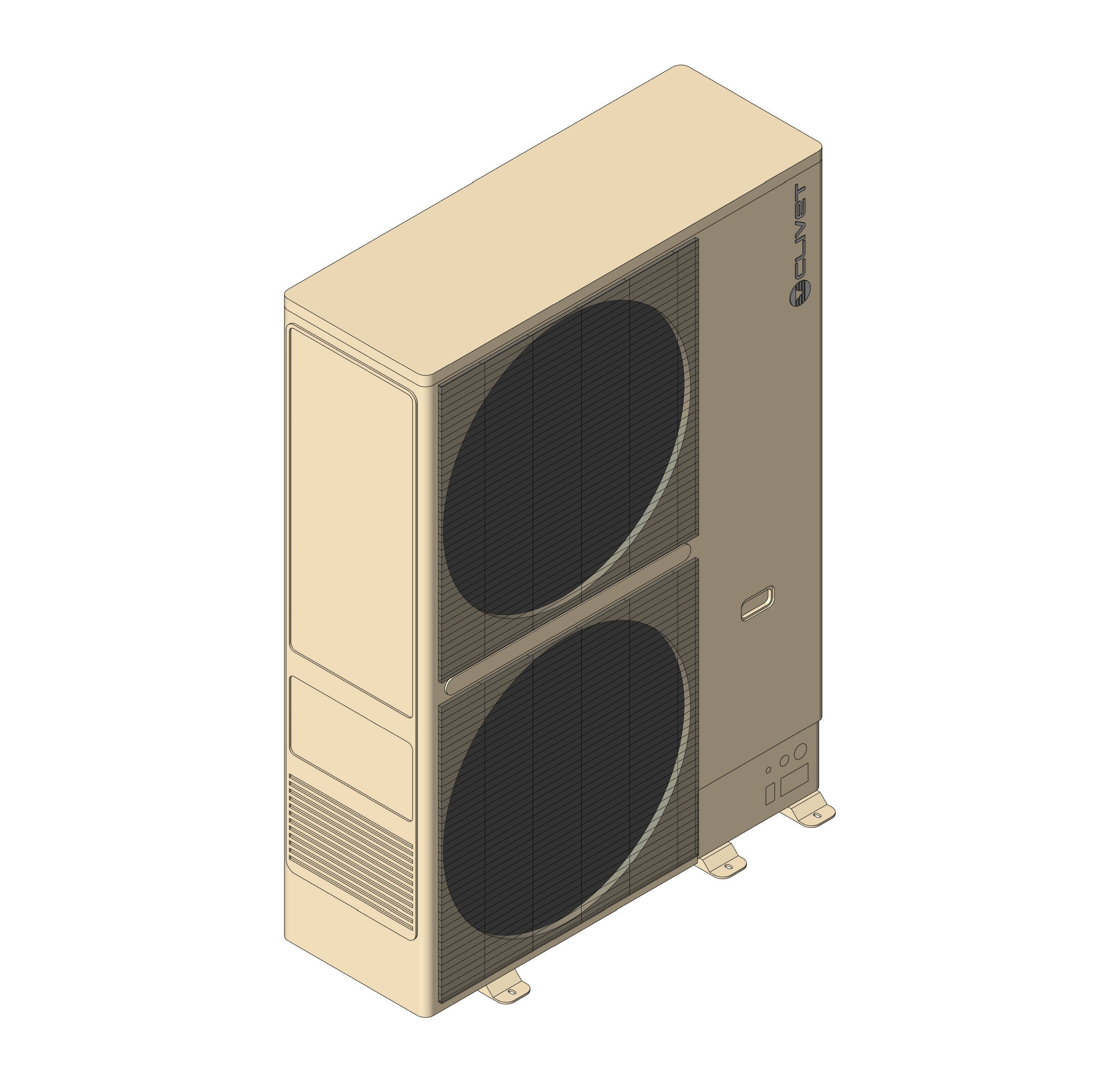

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Серия VRF MSAN8 — единственная серия, которая предлагает такую высокую модульность. На сегодняшний день существует уникальная возможность составлять блоки большой мощности (до 246 кВт) из компактных модулей, что позволяет сократить необходимое для установки пространство и облегчить транспортировку. Таким образом, можно создавать установки с внешним блоком на этаже, что значительно облегчает обслуживание, повышает производительность и уменьшает количество хладагента.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
rfa	cl_bloknarujnyyvrf_msan8i-h_clivet_18-24hp.rfa	1.0 MB	Revit 2019

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
MSAN8i-X 500T-R_18HP	MSAN8i-X 500T-R	213	213	Наружный блок VRF-системы кондиционирования MSAN8i-X, 500T-R, 18HP	Наружный блок MSAN8i-X, 500T-R, 18HP	14 кВт	14 кВ·А	20000.0 м³/ч	57 кВт	50 кВт	61 дБ
MSAN8i-X 560T-R_20HP	MSAN8i-X 560T-R	223	223	Наружный блок VRF-системы кондиционирования MSAN8i-X, 560T-R, 20HP	Наружный блок MSAN8i-X, 560T-R, 20HP	16 кВт	16 кВ·А	18500.0 м³/ч	63 кВт	56 кВт	61 дБ
MSAN8i-X 615T-R_22HP	MSAN8i-X 615T-R	233	233	Наружный блок VRF-системы кондиционирования MSAN8i-X, 615T-R, 22HP	Наружный блок MSAN8i-X, 615T-R, 22HP	18 кВт	18 кВ·А	19000.0 м³/ч	69 кВт	62 кВт	62 дБ
MSAN8i-X 670T-R_24HP	MSAN8i-X 670T-R	238	238	Наружный блок VRF-системы кондиционирования MSAN8i-X, 670T-R, 24HP	Наружный блок MSAN8i-X, 670T-R, 24HP	20 кВт	20 кВ·А	19000.0 м³/ч	75 кВт	67 кВт	64 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1760 mm
Ширина	1250 mm
Длина	580 mm
Общие характеристики
Группирование ADSK Группирование	Наружные блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Бежевый_CLIVET
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
