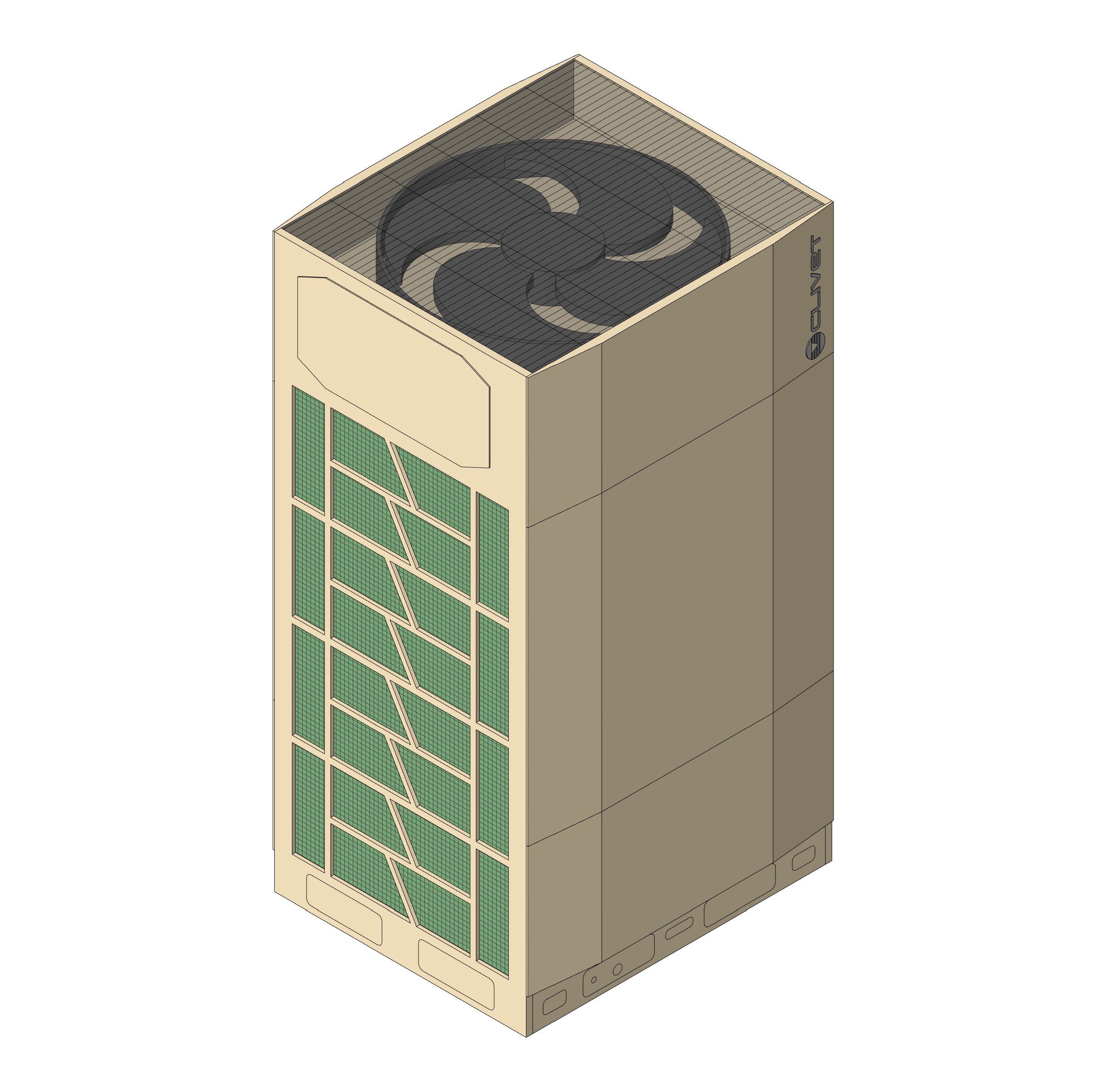

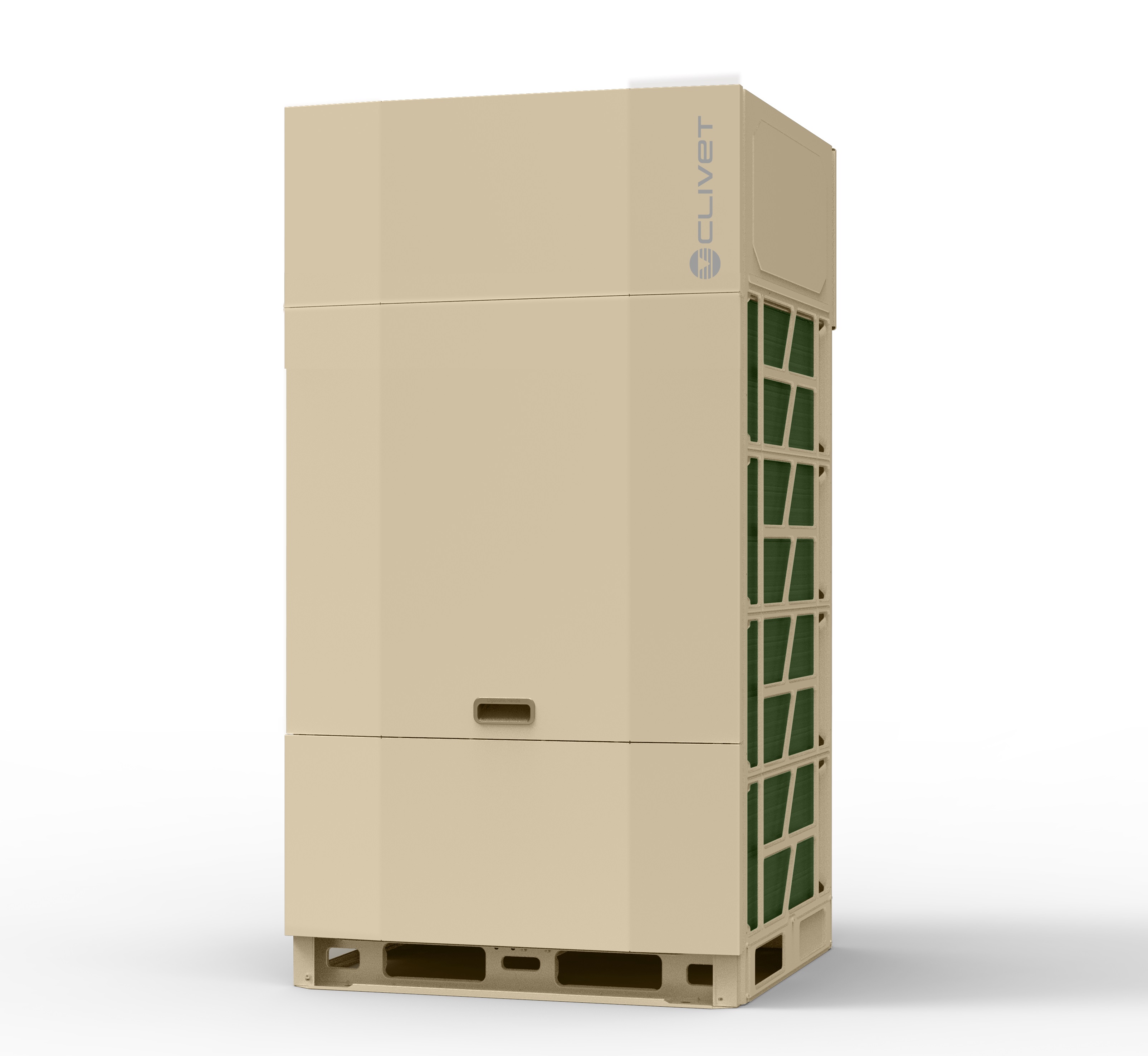

Наружный блок VRF-системы кондиционирования CVT8-X 25.2 - 50 кВт (8-18 HP)

Name: Наружный блок VRF-системы кондиционирования CVT8-X 25.2 - 50 кВт (8-18 HP)
Brand: Clivet

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
rfa	cl_bloknarujnyyvrf_cvt8-h_clivet_8-18hp.rfa	908 KB	Revit 2019
txt	cl_bloknarujnyyvrf_cvt8-h_clivet_8-18hp.txt	22 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
CVT8-X 252T-R_8HP	CVT8-X 252T-R	195	195	Наружный блок VRF-системы кондиционирования CVT8-X, 252T-R, 8HP	Наружный блок CVT8-X, 252T-R, 8HP	5 кВт	5 кВ·А	12600.0 м³/ч	27 кВт	25 кВт	56 дБ
CVT8-X 280T-R_10HP	CVT8-X 280T-R	195	195	Наружный блок VRF-системы кондиционирования CVT8-X, 280T-R, 10HP	Наружный блок CVT8-X, 280T-R, 10HP	7 кВт	7 кВ·А	12600.0 м³/ч	32 кВт	28 кВт	57 дБ
CVT8-X 335T-R_12HP	CVT8-X 335T-R	195	195	Наружный блок VRF-системы кондиционирования CVT8-X, 335T-R, 12HP	Наружный блок CVT8-X, 335T-R, 12HP	8 кВт	8 кВ·А	13500.0 м³/ч	38 кВт	34 кВт	59 дБ
CVT8-X 400T-R_14HP	CVT8-X 400T-R	198	198	Наружный блок VRF-системы кондиционирования CVT8-X, 400T-R, 14HP	Наружный блок CVT8-X, 400T-R, 14HP	10 кВт	10 кВ·А	15600.0 м³/ч	45 кВт	40 кВт	59 дБ
CVT8-X 450T-R_16HP	CVT8-X 450T-R	218	218	Наружный блок VRF-системы кондиционирования CVT8-X, 450T-R, 16HP	Наружный блок CVT8-X, 450T-R, 16HP	11 кВт	11 кВ·А	15600.0 м³/ч	50 кВт	45 кВт	60 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1760 mm
Ширина	940 mm
Длина	825 mm
Общие характеристики
Группирование ADSK Группирование	Наружные блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Бежевый_CLIVET
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
