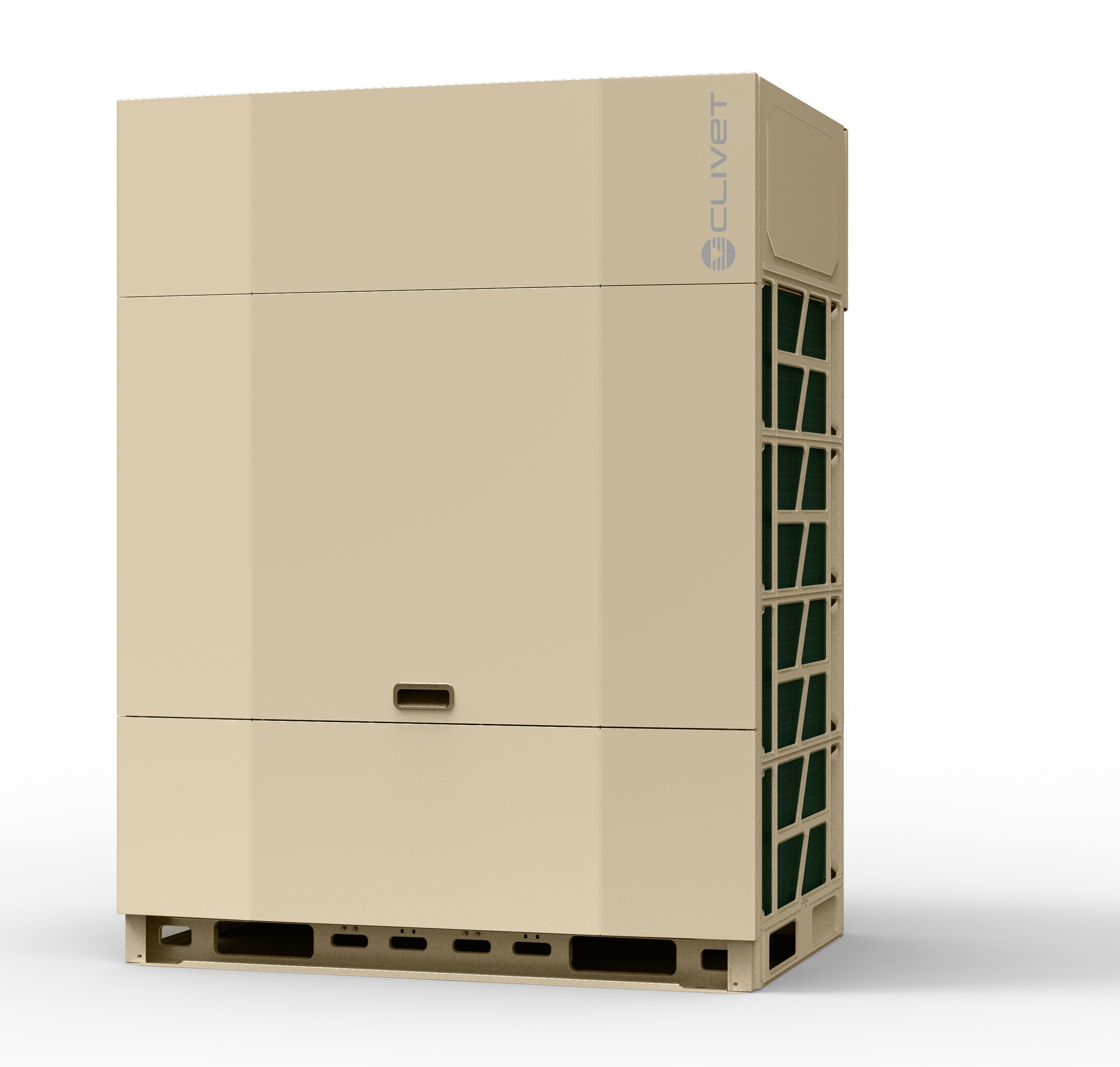

Наружный блок VRF-системы кондиционирования CVT8-X 56 - 67 кВт (20-24 HP)

Name: Наружный блок VRF-системы кондиционирования CVT8-X 56 - 67 кВт (20-24 HP)
Brand: Clivet

Обновлено в 2024 году

Описание

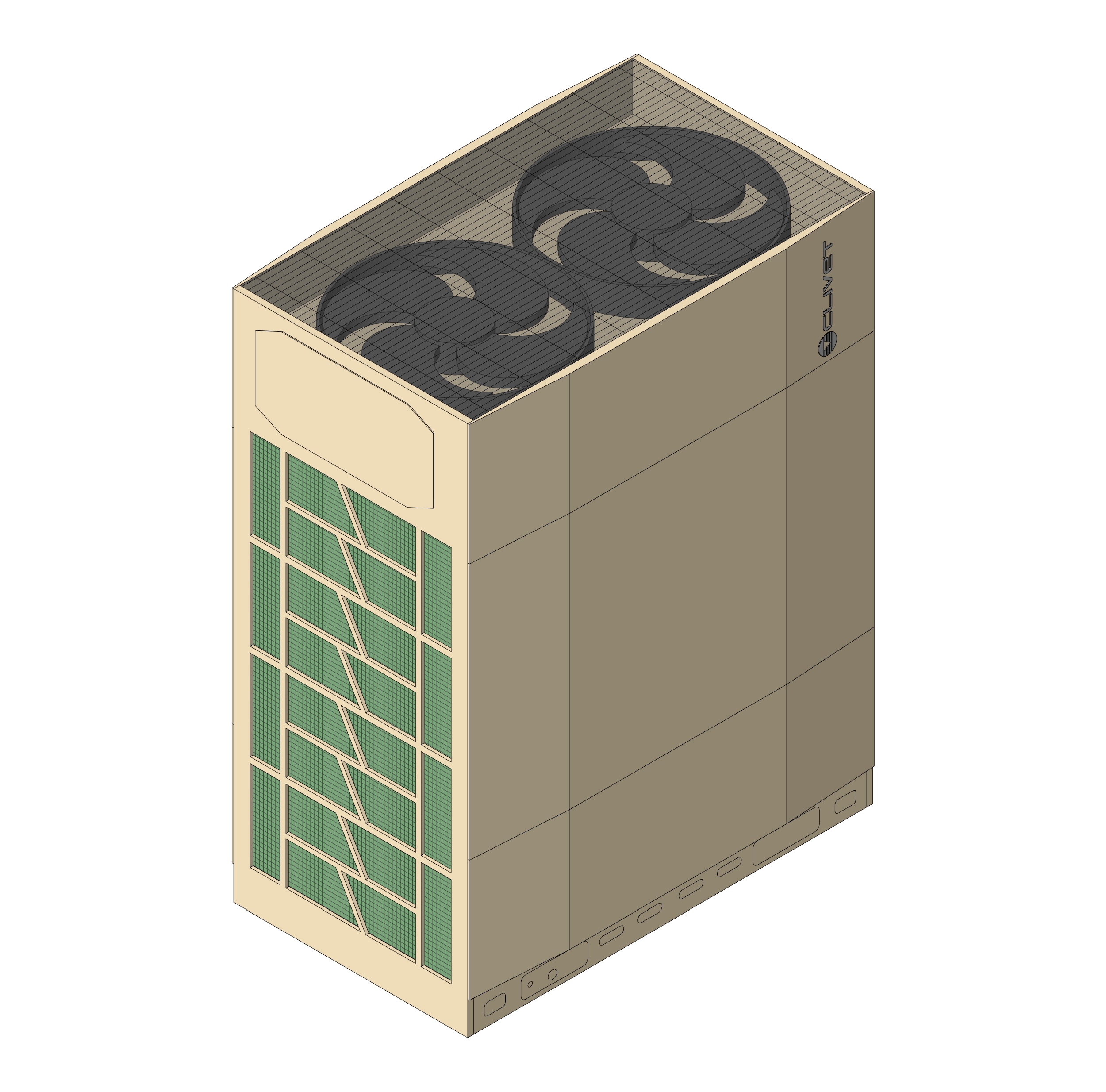

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
rfa	cl_bloknarujnyyvrf_cvt8-h_clivet_20-24hp.rfa	912 KB	Revit 2019

Типоразмеры (3)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность
CVT8-X 560T-R_20HP	CVT8-X 560T-R	277	277	Наружный блок VRF-системы кондиционирования CVT8-X, 560T-R, 20HP	Наружный блок CVT8-X, 560T-R, 20HP	15 кВт	15 кВ·А	22000.0 м³/ч	63 кВт	56 кВт
CVT8-X 615T-R_22HP	CVT8-X 615T-R	277	277	Наружный блок VRF-системы кондиционирования CVT8-X, 615T-R, 22HP	Наружный блок CVT8-X, 615T-R, 22HP	18 кВт	18 кВ·А	22000.0 м³/ч	69 кВт	62 кВт
CVT8-X 670T-R_24HP	CVT8-X 670T-R	297	297	Наружный блок VRF-системы кондиционирования CVT8-X, 670T-R, 24HP	Наружный блок CVT8-X, 670T-R, 24HP	19 кВт	19 кВ·А	21500.0 м³/ч	75 кВт	67 кВт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1760 mm
Ширина	1340 mm
Длина	825 mm
Общие характеристики
Группирование ADSK Группирование	Наружные блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Бежевый_CLIVET
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
