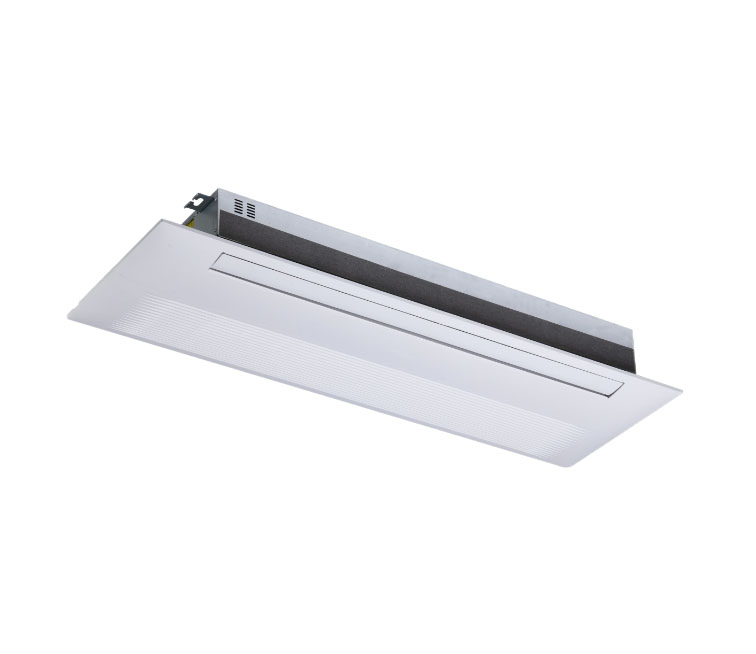

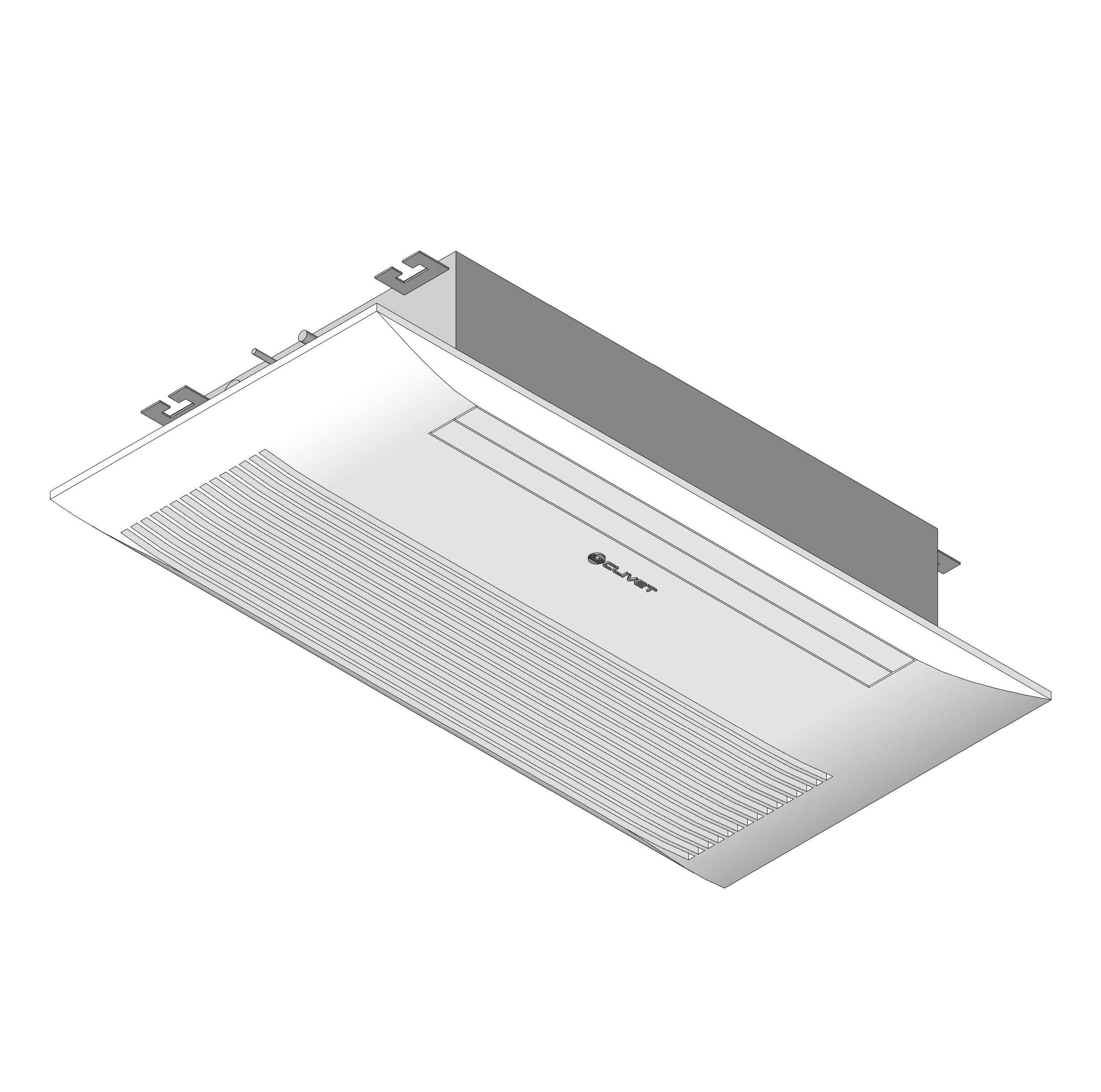

Внутренний блок кассетный VRF-системы кондиционирования Q1DN-3-XY D18-71 1.8-7.1 кВт
Обновлено в 2024 годуОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rvt | cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt | 58.2 MB | Revit 2019 | |
| clivet-instruktsiya_po_rabote_s_modelyami.pdf | 1.9 MB | — | ||
| txt | cl_blokvnutrenniykassetnyyvrf_q1dn-3-xy_clivet_d18-71.txt | 4 KB | — | |
| rfa | cl_blokvnutrenniykassetnyyvrf_q1dn-3-xy_clivet_d18-71.rfa | 1.5 MB | Revit 2019 |
Типоразмеры (7)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Наименование краткое ADSK_Наименование краткое | Расход воздуха ADSK_Расход воздуха | Тепловая мощность ADSK_Тепловая мощность | Холодильная мощность ADSK_Холодильная мощность | Панель Тип | Уровень звукового давлениня |
|---|---|---|---|---|---|---|---|---|---|---|
| Q1DN-3-XY D18 | Q1DN-3-XY D18 | 9.6 | 9.6 | Внутренний блок кассетный VRF-системы кондиционирования Q1DN-3-XY, D18 | Внутренний блок кассетный Q1DN-3-XY, D18 | 300.0 м³/ч | 2 кВт | 2 кВт | 1 | 28 дБ |
| Q1DN-3-XY D22 | Q1DN-3-XY D22 | 9.6 | 9.6 | Внутренний блок кассетный VRF-системы кондиционирования Q1DN-3-XY, D22 | Внутренний блок кассетный Q1DN-3-XY, D22 | 400.0 м³/ч | 3 кВт | 2 кВт | 1 | 32 дБ |
| Q1DN-3-XY D28 | Q1DN-3-XY D28 | 11.2 | 11.2 | Внутренний блок кассетный VRF-системы кондиционирования Q1DN-3-XY, D28 | Внутренний блок кассетный Q1DN-3-XY, D28 | 550.0 м³/ч | 3 кВт | 3 кВт | 2 | 33 дБ |
| Q1DN-3-XY D36 | Q1DN-3-XY D36 | 12.2 | 12.2 | Внутренний блок кассетный VRF-системы кондиционирования Q1DN-3-XY, D36 | Внутренний блок кассетный Q1DN-3-XY, D36 | 550.0 м³/ч | 4 кВт | 4 кВт | 2 | 36 дБ |
| Q1DN-3-XY D45 | Q1DN-3-XY D45 | 14.3 | 14.3 | Внутренний блок кассетный VRF-системы кондиционирования Q1DN-3-XY, D45 | Внутренний блок кассетный Q1DN-3-XY, D45 | 850.0 м³/ч | 5 кВт | 5 кВт | 3 | 39 дБ |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Оборудование |
| Материалы | Пластик, Металл |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Группирование ADSK Группирование | Внутренние блоки VRF |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | CL_Светло-Серый_CLIVET |
| Напряжение ADSK Напряжение | 230 В |
| Единица измерения ADSK_Единица измерения | шт. |
