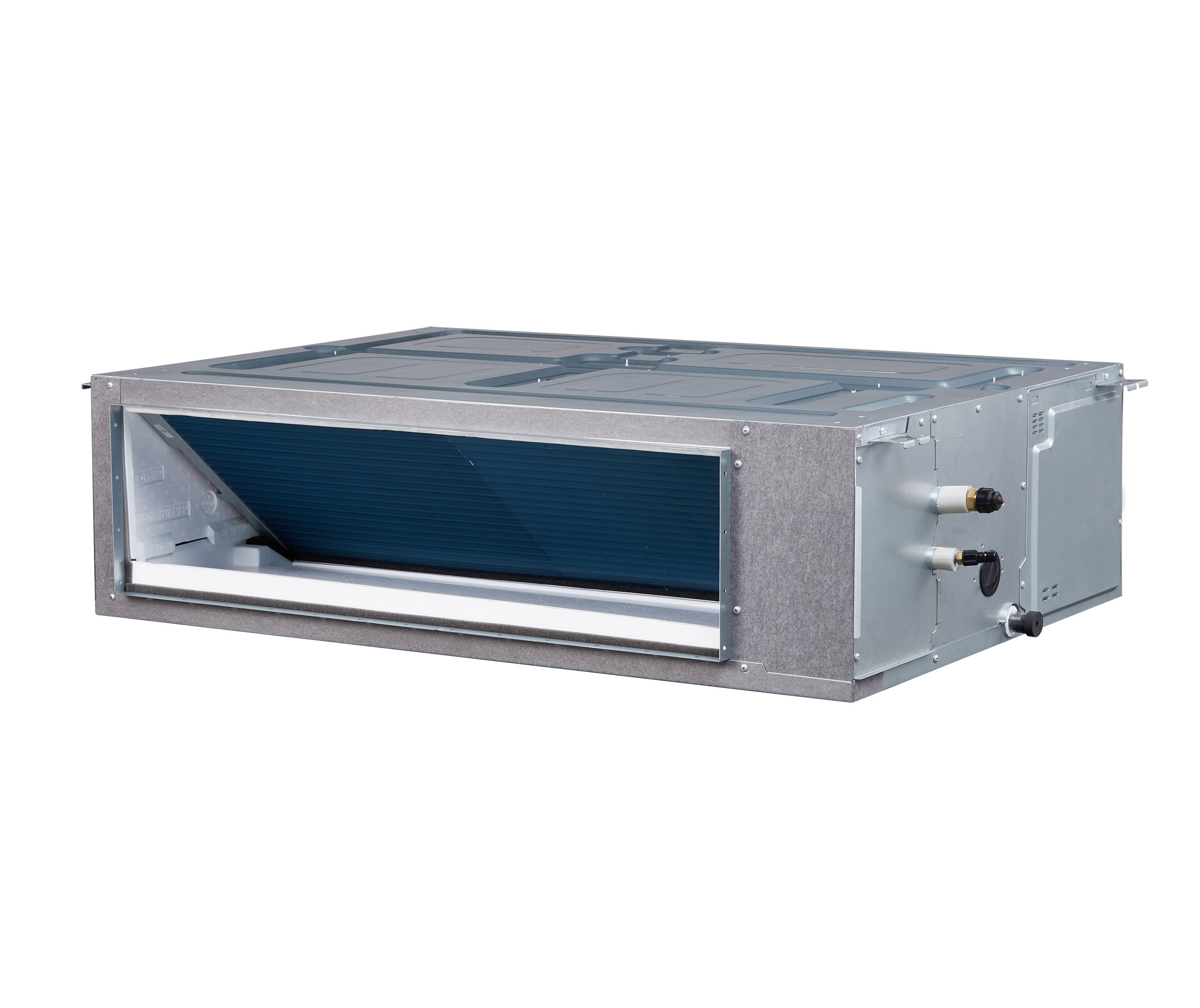

Внутренний блок канальный VRF-системы кондиционирования CN-3-XY D56-160 5.6-16 кВт

Name: Внутренний блок канальный VRF-системы кондиционирования CN-3-XY D56-160 5.6-16 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

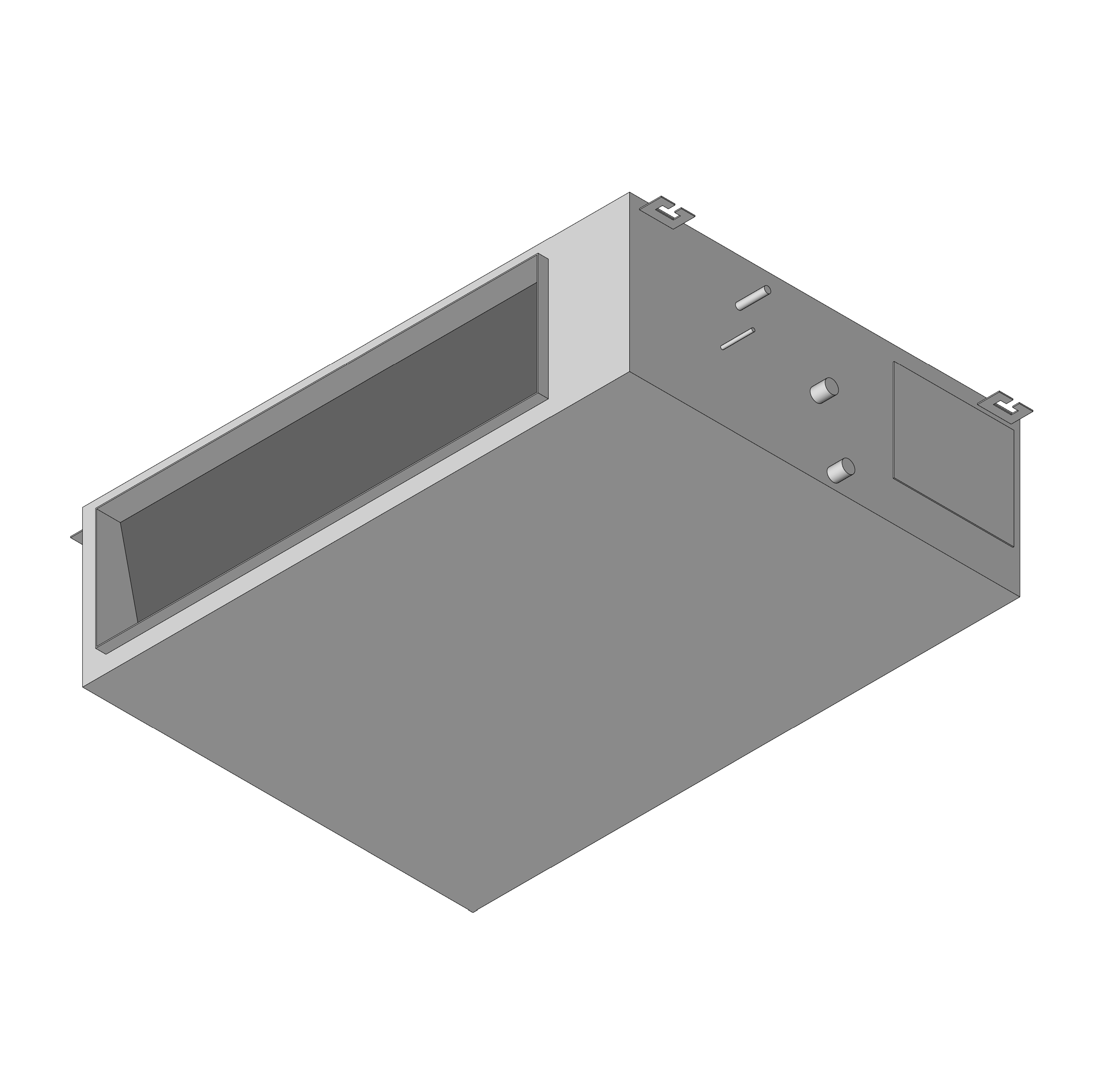

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
txt	cl_blokvnutrenniykanalnyyvrf_cn-3-xy_clivet_d56-160.txt	4 KB	—
rfa	cl_blokvnutrenniykanalnyyvrf_cn-3-xy_clivet_d56-160.rfa	1008 KB	Revit 2019

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
CN-3-XY D56	CN-3-XY D56	35	35	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D56	Внутренний блок канальный CN-3-XY, D56	1360.0 м³/ч	6 кВт	6 кВт	39 дБ
CN-3-XY D71	CN-3-XY D71	35	35	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D71	Внутренний блок канальный CN-3-XY, D71	1360.0 м³/ч	8 кВт	7 кВт	39 дБ
CN-3-XY D80	CN-3-XY D80	35	35	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D80	Внутренний блок канальный CN-3-XY, D80	1360.0 м³/ч	9 кВт	8 кВт	39 дБ
CN-3-XY D90	CN-3-XY D90	35	35	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D90	Внутренний блок канальный CN-3-XY, D90	1500.0 м³/ч	10 кВт	9 кВт	40 дБ
CN-3-XY D112	CN-3-XY D112	44.5	44.5	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D112	Внутренний блок канальный CN-3-XY, D112	2140.0 м³/ч	13 кВт	11 кВт	41 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Внутренние блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Серый_CLIVET
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
