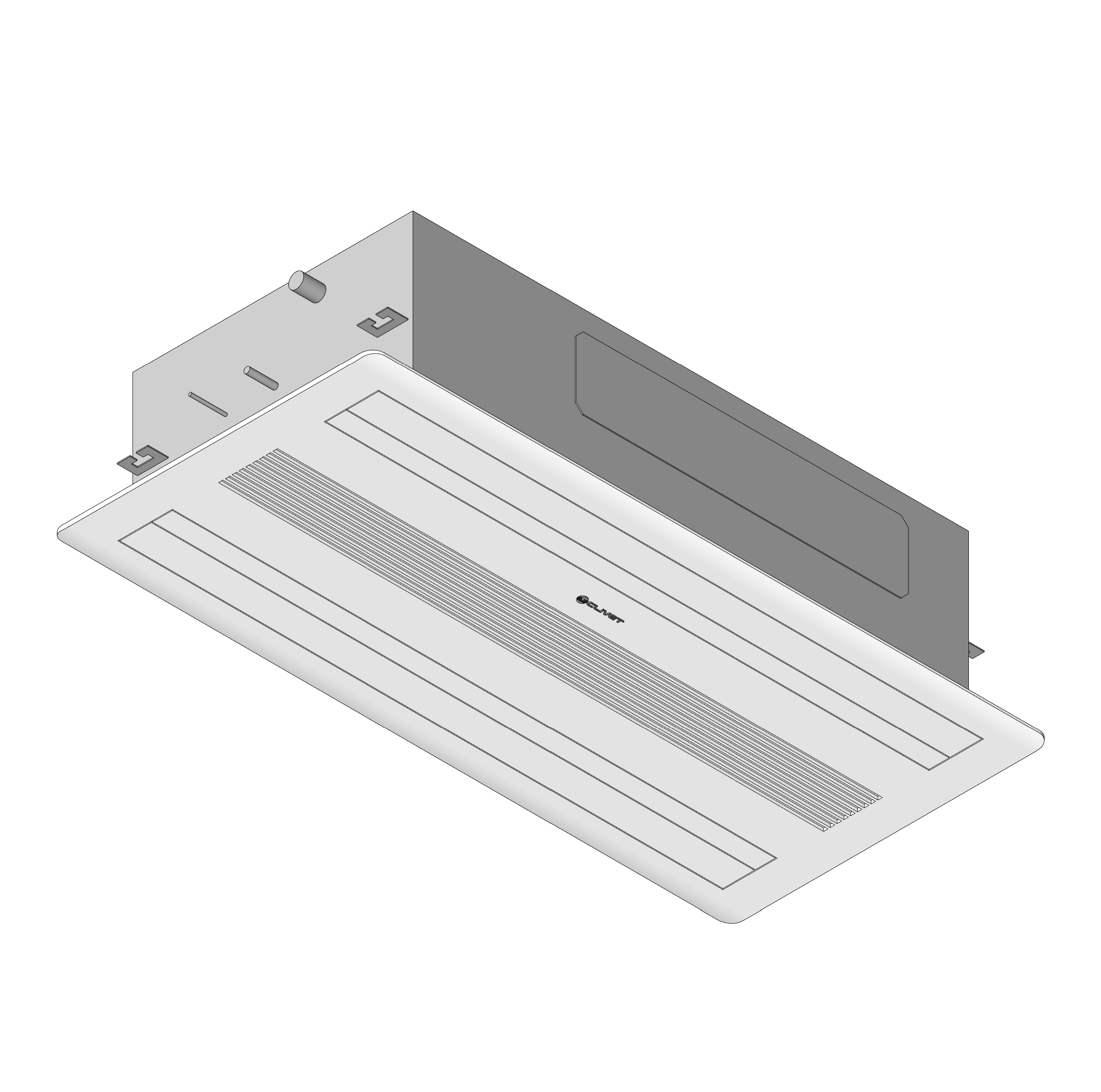

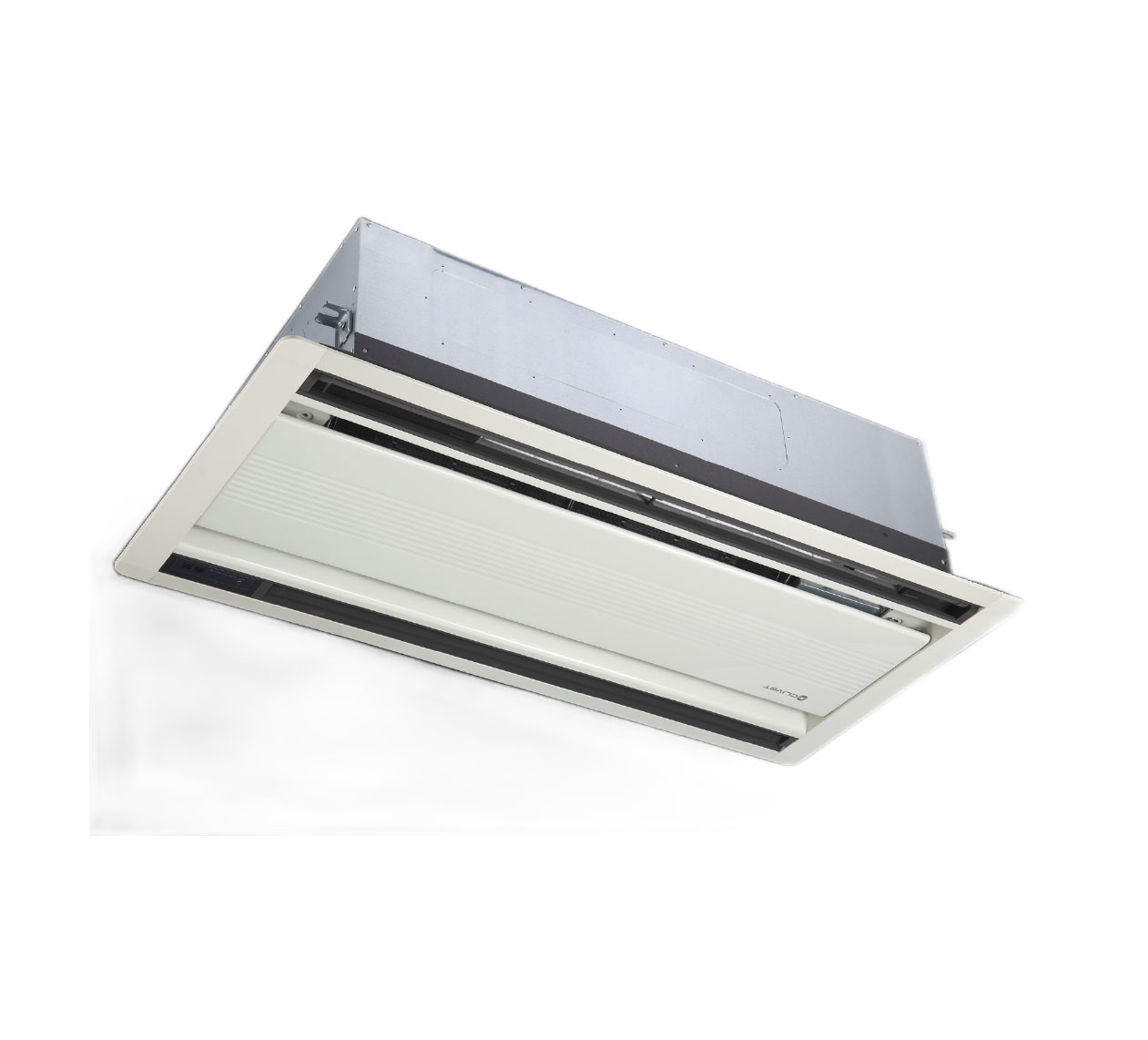

Внутренний блок кассетный VRF-системы кондиционирования Q2DN-3-XY D22-71 2.2-7.1 кВт

Name: Внутренний блок кассетный VRF-системы кондиционирования Q2DN-3-XY D22-71 2.2-7.1 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
txt	cl_blokvnutrenniykassetnyyvrf_q2dn-3-xy_clivet_d22-71.txt	3 KB	—
rfa	cl_blokvnutrenniykassetnyyvrf_q2dn-3-xy_clivet_d22-71.rfa	848 KB	Revit 2019

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
Q2DN-3-XY D22	Q2DN-3-XY D22	29.7	29.7	Внутренний блок кассетный VRF-системы кондиционирования Q2DN-3-XY, D22	Внутренний блок кассетный Q2DN-3-XY, D22	654.0 м³/ч	3 кВт	2 кВт	33 дБ
Q2DN-3-XY D28	Q2DN-3-XY D28	29.7	29.7	Внутренний блок кассетный VRF-системы кондиционирования Q2DN-3-XY, D28	Внутренний блок кассетный Q2DN-3-XY, D28	654.0 м³/ч	3 кВт	3 кВт	33 дБ
Q2DN-3-XY D36	Q2DN-3-XY D36	29.7	29.7	Внутренний блок кассетный VRF-системы кондиционирования Q2DN-3-XY, D36	Внутренний блок кассетный Q2DN-3-XY, D36	725.0 м³/ч	4 кВт	4 кВт	35 дБ
Q2DN-3-XY D45	Q2DN-3-XY D45	31.6	31.6	Внутренний блок кассетный VRF-системы кондиционирования Q2DN-3-XY, D45	Внутренний блок кассетный Q2DN-3-XY, D45	850.0 м³/ч	5 кВт	5 кВт	37 дБ
Q2DN-3-XY D56	Q2DN-3-XY D56	31.6	31.6	Внутренний блок кассетный VRF-системы кондиционирования Q2DN-3-XY, D56	Внутренний блок кассетный Q2DN-3-XY, D56	980.0 м³/ч	6 кВт	6 кВт	39дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Пластик, Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	299 mm
Ширина	680 mm
Длина	1430 mm
Общие характеристики
Группирование ADSK Группирование	Внутренние блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Серый_CLIVET
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
