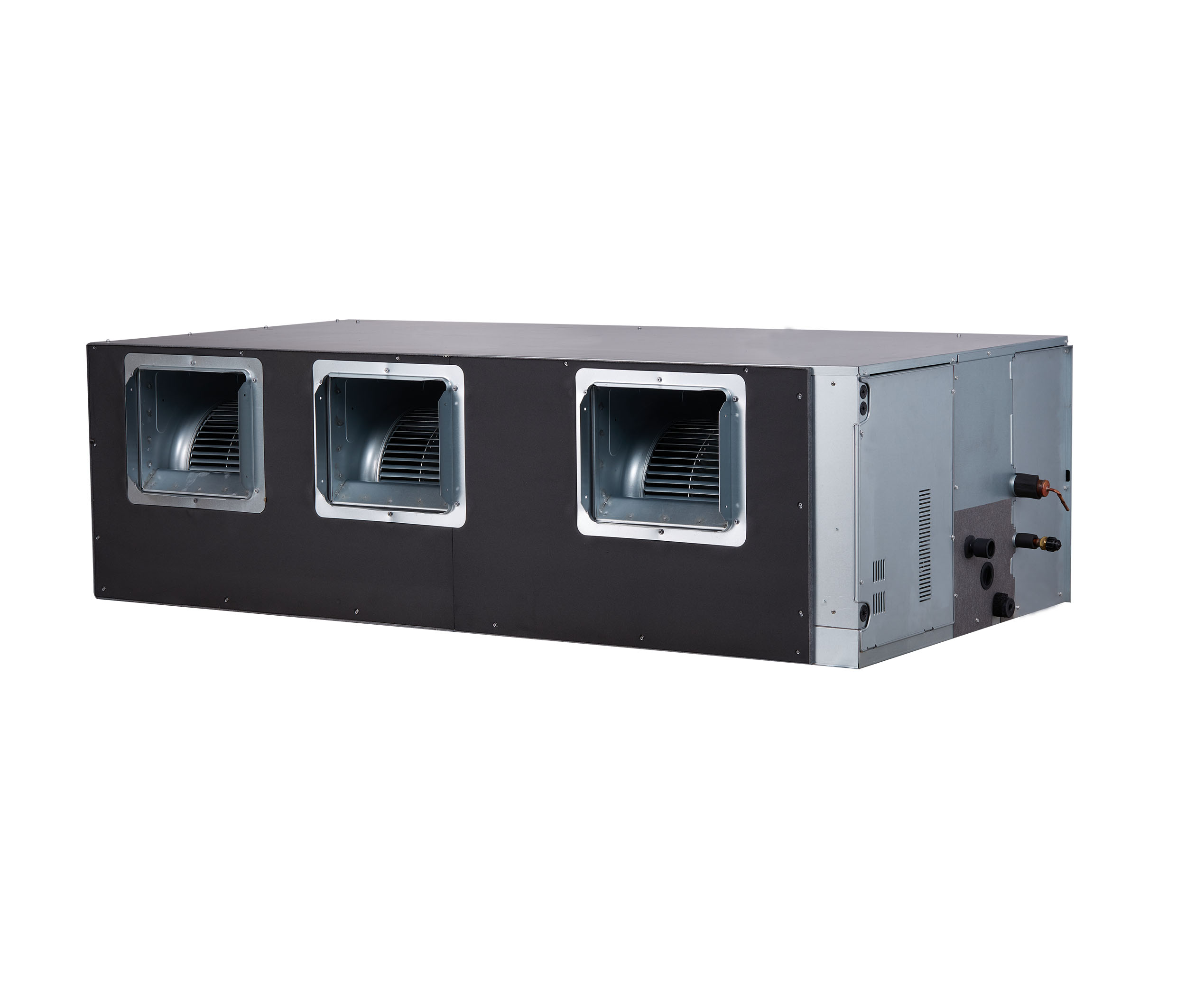

Внутренний блок канальный VRF-системы кондиционирования CN-3-XY D400-560 40-56 кВт

Name: Внутренний блок канальный VRF-системы кондиционирования CN-3-XY D400-560 40-56 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

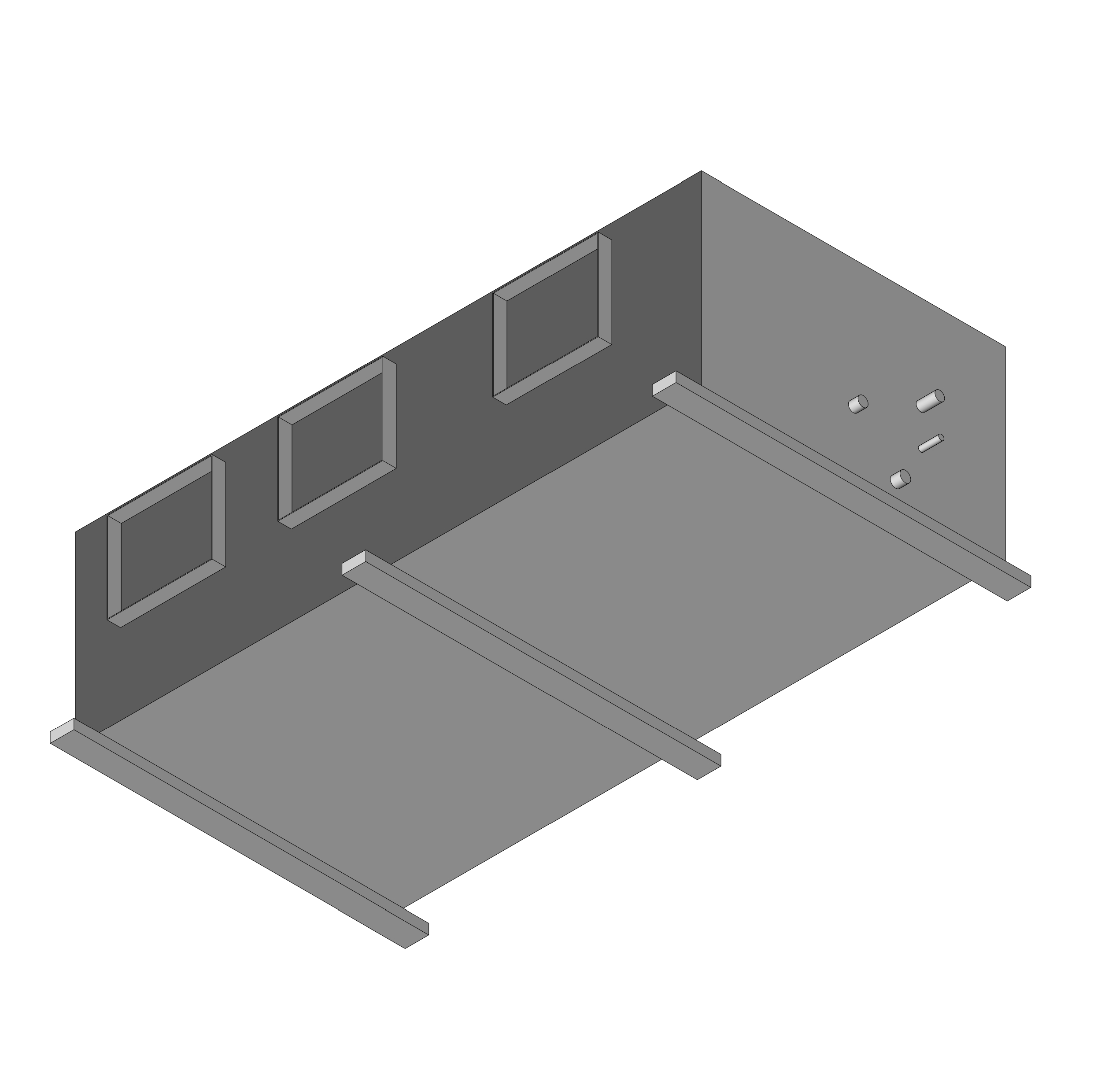

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
rfa	cl_blokvnutrenniykanalnyyvrf_cn-3-xy_clivet_d400-560.rfa	928 KB	Revit 2019

Типоразмеры (3)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
CN-3-XY D400	CN-3-XY D400	166	166	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D400	Внутренний блок канальный CN-3-XY, D400	45 кВт	40 кВт	58 дБ
CN-3-XY D450	CN-3-XY D450	166	166	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D450	Внутренний блок канальный CN-3-XY, D450	56 кВт	45 кВт	58 дБ
CN-3-XY D560	CN-3-XY D560	170	170	Внутренний блок канальный VRF-системы кондиционирования CN-3-XY, D560	Внутренний блок канальный CN-3-XY, D560	63 кВт	56 кВт	59 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	550 mm
Ширина	1850 mm
Длина	900 mm
Общие характеристики
Группирование ADSK Группирование	Внутренние блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Серый_CLIVET
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
